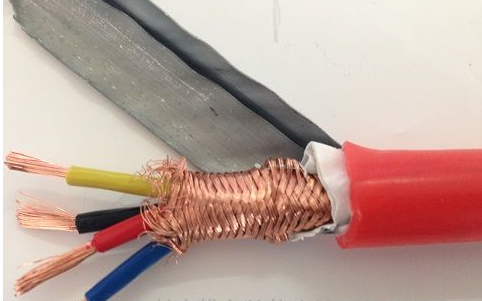

YGC22 KGGRP22硅橡胶铠装电缆
一：产品特点及用途:
YGC22 KGGRP22硅橡胶铠装电缆适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆，产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性，电缆结构柔软，辐射方便，高温（高寒）环境下电气性能稳定，抗老化性能突出，使用寿命长，广泛用于冶金、电力、石化、电子、汽车制造等行业。
二：产品执行标准：YGC22 KGGRP22硅橡胶铠装电缆执行企业标准。阻燃耐火特性试验执行GB12666-90要求
三：YGC22 KGGRP22硅橡胶铠装电缆使用特性
1． 交流额定电压：U0/U 0.6/1KV
高工作温度： 180℃
低环境温度：固定敷设-60℃
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆小为电缆外径的10倍
四：基本型号及M称
表1
|
型号
|
产品M称
|
|
YGC
|
硅橡胶J缘硅橡胶护套电力电缆
|
|
YGCR
|
硅橡胶J缘硅橡胶护套移动用电力软电缆
|
|
YGCP
|
硅橡胶J缘硅橡胶护套铜编织屏蔽电力电缆
|
|
YGC22
|
硅橡胶J缘硅橡胶护套钢带铠装电力电缆
|
|
JGG
|
硅橡胶J缘硅橡胶护套安装线
|
|
JGGR
|
硅橡胶J缘硅橡胶护套移动用安装软线
|
|
JGGP
|
硅橡胶J缘硅橡胶护套铜编织屏蔽安装线
|
|
JHXG
|
硅橡胶J缘电机引接线
|
|
KGG
|
硅橡胶J缘和护套控制电缆
|
|
KGGR
|
硅橡胶J缘和护套控制软电缆
|
|
KGGP
|
硅橡胶J缘和护套铜丝编织屏蔽控制电缆
|
|
KGGRP
|
硅橡胶J缘和护套铜丝编织屏蔽控制软电缆
|
|
KGGRP1
|
硅橡胶J缘和护套镀锡编织屏蔽控制软电缆
|
|
（ZR）-HGG
|
硅橡胶J缘硅橡胶护套（阻燃）电力软电缆
|
|
（ZR）-HGGP
|
硅橡胶J缘硅橡胶护套铜丝编织屏蔽（阻燃）电力软电缆
|
|
（ZR）-HGGP2
|
硅橡胶J缘硅橡胶护套铜带绕包屏蔽（阻燃）电力软电缆
|
|
（ZR）-HGVF
|
硅橡胶J缘丁晴聚氯乙烯护套（阻燃）电力软电缆
|
|
（ZR）-HGVFP
|
硅橡胶J缘丁晴聚氯乙烯护套铜丝编织屏蔽（阻燃）电力软电缆
|
|
（ZR）-HGVF22
|
硅橡胶J缘丁晴聚氯乙烯护套钢带铠装（阻燃）电力软电缆
|
|
（ZR）-HGVFP2
|
硅橡胶J缘丁晴聚氯乙烯护套铜带绕包屏蔽（阻燃）电力软电缆
|
|
YGGB
|
硅橡胶J缘和护套镀锡铜丝移动用扁平软电缆
|
|
YGCB-VFR
|
丁晴J缘硅橡胶护套移动用扁平软电缆
|
|
YGCB-HF46R
|
F46J缘硅橡胶护套移动用扁平软电缆
|
|
YGCBP
|
硅橡胶J缘和护套镀锡铜丝编织分相屏蔽移动用扁平软电缆
|
|
YGCB-VFRP
|
丁晴J缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆
|
|
YGCB-HF46RP
|
F46J缘硅橡胶护套镀锡铜丝编织分相屏蔽移动用扁平软电缆
|
其 它硅橡胶电缆型号：硅橡胶屏蔽电缆、阻燃硅橡胶电缆、硅橡胶控制电缆、硅橡胶铠装电缆、硅橡胶防油软电缆、硅橡胶移动扁电缆、硅橡胶行车移动电缆、镀锡硅橡胶防油耐温电缆、硅橡胶高温电缆、硅橡胶耐油电缆、硅橡胶软电缆、镀锡硅橡胶引接线、硅橡胶电机电缆、硅橡胶J缘电机软线、抗拉撕硅橡胶软电缆、阻燃抗 拉撕硅橡胶电缆
五：代号M称和含义
表2
|
代号
|
代号含义
|
|
Y
|
系列代号（移动软电缆）
|
|
G
|
硅橡胶
|
|
C
|
重型
|
|
22
|
钢带铠装
|
|
P
|
铜编织屏蔽
|
|
R
|
多股绞合导体
|
|
J
|
电机引接线
|
六：主要技术指标
1．成品电缆导体（R类）直流电阻（符合GB3956规定）参照附录A表1和表2。
2．20℃时J缘电阻不小于100MΩ/KM
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
