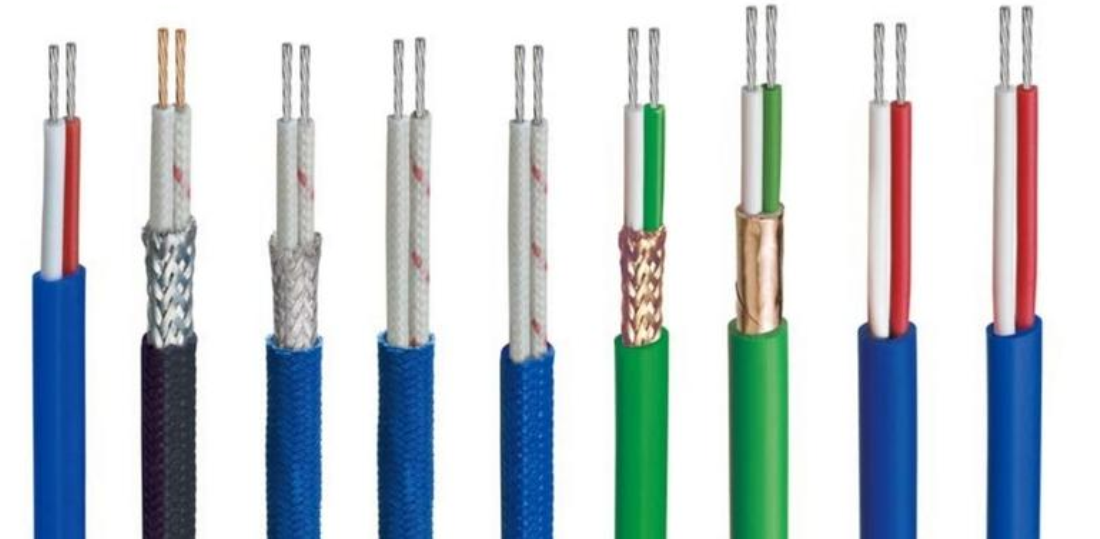

我公司销售各型补偿导线、补偿电缆、热电偶补偿导线。 补偿导线是在一定温度范围内具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。
补偿导线SC-GS-2*1.5主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a)型号***个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶
|
产品标号（标记） |
补偿导线合金丝和绝缘层颜色 |
|
|
|
|
|
|
|
|
|
|
配用热电 |
一般用（G） |
耐热用（H） |
||
|
普通级 |
***级（S） |
普通级 |
***级（S） |
|
|
S |
SC-G |
SC-GS |
SC-H |
-- |
|
N |
NC-G |
NC-GS |
NC-H |
NC-HS |
|
K |
NC-G |
NC-GS |
NC-H |
-- |
|
KC2-G |
KG2-GS |
KC2-H |
KC2-HS |
|
|
KX-G |
KX-GS |
KX-H |
KX-HS |
|
|
E |
EX-G |
EX-GS |
EX-H |
EX-HS |
|
J |
JX-G |
JX-GS |
JX-H |
JX-HS |
|
T |
TX-G |
TX-GS |
TX-H |
TX-HS |
|
|
|
|
|
|
|
|
补偿号 |
配用热电 |
补偿导线合金线 |
绝缘层 |
||
|
正极 |
负极 |
正极 |
负极 |
||
|
SC |
S(铂铬10—铂) |
SPC(铜) |
SNC(铜镍) |
红 |
绿 |
|
NC |
N(镍铬硅—镍硅) |
NPC(铁) |
NNC(铜镍) |
红 |
黄 |
|
KC |
K(铜—康铜) |
KPC(铜) |
KNC(铜镍) |
红 |
蓝 |
|
KX |
K(镍铬—镍硅) |
KPX(镍铬) |
KNX(铜镍) |
红 |
黑 |
|
EX |
E(镍铬—铜镍) |
EPX(镍铬) |
ENX(铜镍) |
红 |
棕 |
|
JX |
J(铁—铜镍) |
JPX(铁) |
JNX(铜镍) |
红 |
紫 |
|
TX |
T(铜—铜镍) |
TPX(铜) |
TNX(铜镍) |
红 |
白 |
补偿导线SC-GS-2*1.5的热电势、允差
|
|
热电势及允差（μV） |
热电偶测试 |
|||||
|
100 ℃ |
100 ℃ |
||||||
|
热电势 |
允 差 |
热电势 |
允 差 |
||||
|
普通级 |
***级(S) |
普通级 |
***级(S) |
||||
|
SC或RC |
645 |
±60(±5.0℃) |
±30(±2.5℃) |
1440 |
±60(±5.0℃) |
-- |
1000 |
|
KCA |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
KCB |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
-- |
-- |
900 |
|
KX |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NC |
2774 |
±100(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NX |
2774 |
±200(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
EX |
6317 |
±60(±2.5℃) |
±120(±1.5℃) |
13419 |
±200(±2.5℃) |
±120(±1.5℃) |
600 |
|
JX |
5268 |
±140(±2.5℃) |
±85(±1.5℃) |
10777 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
|
TX |
4277 |
±60(±1.0℃) |
±30(±0.5℃) |
9285 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
补偿导线的线芯截面、股数、单线直径及绝缘层、护层和外径尺寸：
|
使用分类 |
标称截面(mm2) |
单股线芯 |
多股软线芯(R) |
绝缘层厚度(mm) |
护层厚度(mm) |
外径上限(mm) |
|||||
|
线芯股数(根) |
单线直径(mm) |
线芯股数(根) |
单线直径(mm) |
扁平型 |
屏蔽扁平型 |
||||||
|
单股线芯 |
多股线芯 |
单股线芯 |
多股线芯 |
||||||||
|
一般用(G) |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.7 |
3.0x4.6 |
3.1x4.8 |
3.8x5.4 |
3.9x5.6 |
|
0.5 |
1 |
0.80 |
7 |
0.30 |
0.5 |
0.8 |
3.7x6.4 |
3.9x6.6 |
4.5x7.2 |
4.7x7.4 |
|
|
1.0 |
1 |
1.13 |
7 |
0.43 |
0.7 |
1.0 |
5.0x7.7 |
5.1x8.0 |
5.8x8.5 |
5.9x8.8 |
|
|
1.5 |
1 |
1.37 |
7 |
0.52 |
0.7 |
1.0 |
5.2x8.3 |
5.5x8.7 |
6.0x9.1 |
6.3x9.6 |
|
|
2.5 |
1 |
1.76 |
19 |
0.41 |
0.7 |
1.0 |
5.7x9.3 |
5.9x9.8 |
6.5x10.1 |
6.7x10.7 |
|
|
耐热用(H) |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.3 |
2.3x4.0 |
2.4x4.2 |
3.1x4.8 |
3.2x5.0 |
|
0.5 |
1 |
0.80 |
7 |
0.3 |
0.4 |
0.3 |
2.9x5.0 |
3.0x5.2 |
3.7x5.5 |
3.8x6.0 |
|
|
1.0 |
1 |
1.13 |
7 |
0.43 |
0.4 |
0.3 |
3.5x5.7 |
3.7x6.1 |
4.3x6.5 |
4.5x6.9 |
|
|
1.5 |
1 |
1.37 |
7 |
0.52 |
0.4 |
0.3 |
4.0x6.5 |
4.2x6.9 |
4.8x7.3 |
5.0x7.7 |
|
|
2.5 |
1 |
1.76 |
19 |
0.41 |
0.4 |
0.3 |
4.5x7.3 |
4.8x7.9 |
5.3x8.1 |
5.6x8.7 |
|
1. 补偿导线的选择
补偿导线一定要根据所使用的热电偶种类和所使用的场合进行正确选择。例如,k型偶应该选择k型偶的补偿导线,根据使用场合,选择工作温度范围。通常kx工作温度为-20～100℃,宽范围的为-25～200℃。普通级误差为±2.5℃,***级为±1.5℃。
2. 接点连接
与热电偶接线端2个接点尽可能近一点,尽量保持2个接点温度一致。与仪表接线端连接处尽可能温度一致,仪表柜有风扇的地方,接点处要保护不要使得风扇直吹到接点。
3. 使用长度
因为热电偶的信号很低,为微伏级,如果使用的距离过长,信号的衰减和环境中强电的干扰偶合,足可以使热电偶的信号失真,造成测量和控制温度不准确,在控制中严重时会产生温度波动。
根据我们的经验,通常使用热电偶补偿导线的长度控制在15米内比较好,如果超过15米,建议使用温度变送器进行传送信号。温度变送器是将温度对应的电势值转换成直流电流传送,抗干扰强。
4. 布线
补偿导线布线一定要远离动力线和干扰源。在避免不了穿越的地方,也尽可能采用交叉方式,不要平行。
5. 屏蔽补偿导线
为了提高热电偶连接线的抗干扰性,可以采用屏蔽补偿导线。对于现场干扰源较多的场合,效果较好。但是一定要将屏蔽层严格接地,否则屏蔽层不仅没有起到屏蔽的作用,反而增强干扰。
