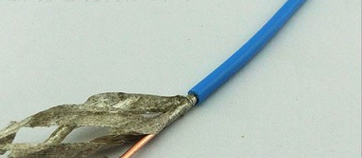

NH系列聚氯乙烯J缘耐火电线
一、产品标准
NH系列聚氯乙烯J缘耐火电线按GB/T5023-2008《额定电压450/750V及以下聚氯乙烯J缘电缆》、JB/T8734-1998《额定电压450/750V及以下聚氯乙烯J缘电缆电线和软线》和GB/T19666-2005《电线电缆燃烧实验方法》、GA306.2-2007标准销售。
二、适用范围
NH系列聚氯乙烯J缘耐火电线适用于作交流额定电压450/750V及以下在发电站、高层建筑、地铁、隧道、智能大楼、军用战舰等设施中承担通信和供电的各种电信设备、电器、仪表、自动化装置及建筑布线等有一定耐火要求场合接线用。
三、使用特性
额定电压U。/U为450/750V、300/500V和300/300V。
在750℃~1000℃ 明火状态下90min内持续正常导电。
电缆导体的允许长期高工作温度不超过70℃.90℃和105℃，
电缆敷设时环境温度应不低于0℃
电缆弯曲半径≥4D（D为电线外径）：
四、电缆型号
|
型 号 |
M 称 |
标 准 |
|
NH-BV（A.B） |
耐火用途70℃单芯硬导体无护套电线 |
GB/T5023-2008 JB/T8734-1998 GB/T19666-2005 GA306.2-2007 |
|
NH-BVR（A.B） |
耐火用途70℃多芯软导体无护套电线 |
|
|
NH-BVV（A.B） |
耐火用途70℃聚氯乙烯J缘聚氯乙烯护套扁形电线 |
|
|
NH-BYJ（A.B） |
耐火用途90℃单芯硬导体交联聚乙烯J缘无护套电线 |
|
|
NH-RYJ（A.B） |
耐火用途90℃多芯软导体交联聚乙烯J缘无护套电线 |
|
|
NH-RVS（A.B） |
耐火用途70℃多芯软导体对绞无护套电线 |
|
|
NH-BV-90（A.B） |
耐火用途90℃单芯硬导体无护套电线 |
|
|
NH-BVR-90（A.B） |
耐火用途90℃多芯软导体无护套电线 |
|
|
NH-BVV-90（A.B） |
耐火用途90℃聚氯乙烯J缘聚氯乙烯护套扁形电线 |
|
|
NH-RVS-90（A.B） |
耐火用途90℃多芯软导体对绞无护套电线 |
|
|
NH-BV-105（A.B） |
耐火用途105℃单芯硬导体无护套电线 |
|
|
NH-BVR-105（A.B） |
耐火用途105℃多芯软导体无护套电线 |
|
|
NH-BVV-105（A.B） |
耐火用途105℃聚氯乙烯J缘聚氯乙烯护套扁形电线 |
|
|
NH-RVS-105（A.B） |
耐火用途105℃多芯软导体对绞无护套电线 |
五、结构尺寸及主要技术参数
NH-BV（A.B）耐火用途70℃单芯硬导体无护套电线
|
截面积 |
导体 |
导体结构 |
耐火层 |
J缘 |
外径 |
电缆近似 |
导体大 |
小J缘 |
|
|
厚度 |
层*宽 |
||||||||
|
1.5 |
1 |
1/1.38 |
0.14 |
2×5 |
0.8 |
3.3 |
21.35 |
12.1 |
0.011 |
|
1.5 |
2 |
7/0.52 |
0.14 |
2×5 |
0.8 |
3.4 |
22.14 |
12.1 |
0.010 |
|
2.5 |
1 |
1/1.78 |
0.14 |
2×5 |
0.8 |
3.9 |
30.74 |
7.41 |
0.010 |
|
2.5 |
2 |
7/0.68 |
0.14 |
2×5 |
0.8 |
4.2 |
33.81 |
7.41 |
0.009 |
|
4 |
1 |
1/2.25 |
0.14 |
2×6 |
0.8 |
4.4 |
49.94 |
4.61 |
0.0085 |
|
4 |
2 |
7/0.85 |
0.14 |
2×6 |
0.8 |
4.8 |
51.81 |
4.61 |
0.0077 |
|
6 |
1 |
1/2.76 |
0.14 |
2×8 |
0.8 |
4.9 |
71.28 |
3.08 |
0.0070 |
|
6 |
2 |
7/1.04 |
0.14 |
2×8 |
0.8 |
5.4 |
73.37 |
3.08 |
0.0065 |
|
10 |
2 |
1/3.54 |
0.14 |
2×10 |
1.0 |
6.4 |
118.69 |
1.83 |
0.0070 |
|
10 |
2 |
7/1.35 |
0.14 |
2×10 |
1.0 |
6.8 |
124.3 |
1.83 |
0.0065 |
|
16 |
2 |
7/1.7 |
0.14 |
2×15 |
1.0 |
8.0 |
187.44 |
1.15 |
0.0050 |
|
25 |
2 |
7/2.14 |
0.14 |
2×20 |
1.2 |
9.8 |
286.44 |
0.727 |
0.0050 |
|
35 |
2 |
7/2.52 |
0.14 |
2×25 |
1.2 |
11.0 |
386.59 |
0.524 |
0.0040 |
|
50 |
2 |
19/1.78 |
0.14 |
2×30 |
1.4 |
13.0 |
524.52 |
0.387 |
0.0045 |
|
70 |
2 |
19/2.14 |
0.14 |
2×30 |
1.4 |
15.0 |
739.05 |
0.268 |
0.0035 |
|
95 |
2 |
19/2.52 |
0.14 |
2×35 |
1.6 |
17.0 |
1021.0 |
0.193 |
0.0035 |
|
120 |
2 |
37/2.03 |
0.14 |
2×35 |
1.6 |
19.0 |
1273.62 |
0.153 |
0.0032 |
|
150 |
2 |
37/2.25 |
0.14 |
2×40 |
1.8 |
21.0 |
1567.12 |
0.124 |
0.0032 |
|
185 |
2 |
37/2.52 |
0.14 |
2×45 |
2.0 |
23.5 |
1964.1 |
0.091 |
0.0032 |
|
240 |
2 |
37/2.85 |
0.14 |
2×50 |
2.2 |
26.5 |
2570.46 |
0.0754 |
0.0032 |
|
300 |
2 |
61/2.52 |
0.14 |
2×55 |
2.4 |
29.5 |
3215.78 |
0.0601 |
0.0030 |
|
400 |
2 |
61/2.85 |
0.14 |
2×55 |
2.6 |
33.5 |
4096.0 |
0.0470 |
0.0028 |
