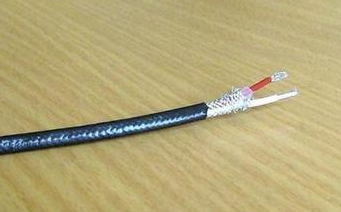

KX-HA-FVRP补偿导线
一、概述：
KX-HA-FVRP补偿导线产品特点及用途:
一般用聚氯乙烯J缘和护套补偿导线或电缆具有优良的防潮、耐磨及阻燃特性；耐高温氟塑料J缘和护套补偿导线或电缆采用连续挤出工艺，更有耐高温、耐寒、耐酸碱油水、不延燃、抗老化等优越性，产品质量高于国标GB/T4989-94(等效采用IEC584-3)的规定。
本质放心防爆测温系统用补偿导线或电缆采用低电容、低电感材料结构，具有防爆放心性能，适用于有爆炸危险的环境下作防爆热电偶冷短与防爆测温仪表连接，形成本安热电偶测温系统。
热电偶用补偿导线的作用是来延伸热电即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》标准(等效采用IEC584-3《热电偶D三部分—补偿导线》国际标准)，J缘层和护层选用更优氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代国际水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。
二、产品执行标准：
热电偶用补偿导线及补偿电缆产品执行GB/T4989-94(等效采用IEC584-3标准)
三、产品特性：
1．导体工作温度：
耐热：聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡胶180℃
普通：聚氯乙烯70℃和105℃，交联聚乙烯90℃
低烟无卤阻燃聚烯烃70℃，交联型90℃和125℃
2． 低环境温度：
聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料J缘和护套：固定敷设-60℃，非固定敷设-20℃
3． 电缆允许弯曲半径：
非铠装电缆***小为外径的6倍
铜带屏蔽或钢带铠装点缆***小为电缆外径的12倍
|
|

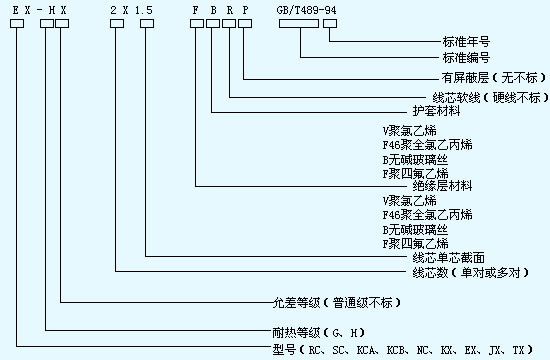

四、KX-HA-FVRP补偿导线型号表示：
五、主要技术指标：
补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中：a)型号个字母与热电偶的分度号相对应；
b)字母“X”表示延伸型补偿导线(型别)；
c)字母“C”表示补偿型补偿导线(型别)。
注：SC型补偿导线可配用R型分度号热电偶
|
结构特征、J缘层、护层材料、使用温度； |
使用分类、允差等、护层着色标志： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
产品标号（标记）： |
补偿导线合金丝和J缘层颜色： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
KX-HA-FVRP补偿导线的热电势、允差：
|
|
热电势及允差（μV） |
热电偶测试 |
|||||
|
100 ℃ |
100 ℃ |
||||||
|
热电势 |
允 差 |
热电势 |
允 差 |
||||
|
普通 |
准确(S) |
普通 |
准确(S) |
||||
|
SC或RC |
645 |
±60(±5.0℃) |
±30(±2.5℃) |
1440 |
±60(±5.0℃) |
－－ |
1000 |
|
KCA |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
KCB |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
－－ |
－－ |
900 |
|
KX |
4095 |
±100(±2.5℃) |
±60(±1.5℃) |
8137 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NC |
2774 |
±100(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
NX |
2774 |
±200(±2.5℃) |
±60(±1.5℃) |
5912 |
±100(±2.5℃) |
±60(±1.5℃) |
900 |
|
EX |
6317 |
±60(±2.5℃) |
±120(±1.5℃) |
13419 |
±200(±2.5℃) |
±120(±1.5℃) |
600 |
|
JX |
5268 |
±140(±2.5℃) |
±85(±1.5℃) |
10777 |
±140(±2.5℃) |
±85(±1.5℃) |
500 |
|
TX |
4277 |
±60(±1.0℃) |
±30(±0.5℃) |
9285 |
±90(±1.5℃) |
±48(±0.8℃) |
300 |
KX-HA-FVRP补偿导线的线芯截面、股数、单线直径及J缘层、护层和外径尺寸：
|
使用分类 |
标称截面(mm2) |
单股线芯 |
多股软线芯(R) |
J缘层厚度(mm) |
护层厚度(mm) |
外径上限(mm) |
|||||
|
线芯股数(根) |
单线直径(mm) |
线芯股数(根) |
单线直径(mm) |
扁平型 |
屏蔽扁平型 |
||||||
|
单股线芯 |
多股线芯 |
单股线芯 |
多股线芯 |
||||||||
|
一般用(G) |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.7 |
3.0x4.6 |
3.1x4.8 |
3.8x5.4 |
3.9x5.6 |
|
0.5 |
1 |
0.80 |
7 |
0.30 |
0.5 |
0.8 |
3.7x6.4 |
3.9x6.6 |
4.5x7.2 |
4.7x7.4 |
|
|
1.0 |
1 |
1.13 |
7 |
0.43 |
0.7 |
1.0 |
5.0x7.7 |
5.1x8.0 |
5.8x8.5 |
5.9x8.8 |
|
|
1.5 |
1 |
1.37 |
7 |
0.52 |
0.7 |
1.0 |
5.2x8.3 |
5.5x8.7 |
6.0x9.1 |
6.3x9.6 |
|
|
2.5 |
1 |
1.76 |
19 |
0.41 |
0.7 |
1.0 |
5.7x9.3 |
5.9x9.8 |
6.5x10.1 |
6.7x10.7 |
|
|
耐热用(H) |
0.2 |
1 |
0.5 |
7 |
0.2 |
0.4 |
0.3 |
2.3x4.0 |
2.4x4.2 |
3.1x4.8 |
3.2x5.0 |
|
0.5 |
1 |
0.80 |
7 |
0.3 |
0.4 |
0.3 |
2.9x5.0 |
3.0x5.2 |
3.7x5.5 |
3.8x6.0 |
|
|
1.0 |
1 |
1.13 |
7 |
0.43 |
0.4 |
0.3 |
3.5x5.7 |
3.7x6.1 |
4.3x6.5 |
4.5x6.9 |
|
|
1.5 |
1 |
1.37 |
7 |
0.52 |
0.4 |
0.3 |
4.0x6.5 |
4.2x6.9 |
4.8x7.3 |
5.0x7.7 |
|
|
2.5 |
1 |
1.76 |
19 |
0.41 |
0.4 |
0.3 |
4.5x7.3 |
4.8x7.9 |
5.3x8.1 |
5.6x8.7 |
|
订交货说明：
1、交货长度为100m或整数倍，允许有不短于20m的短段导线交货，但数量不得超过交货总量的10％。
2、本厂销售热电偶用补偿电缆，供多点测温使用。
3，用户如有特殊需求，可在订货合同中注明。
六：基本型号及M称：
1：热电偶用补偿导线
|
KX-GA-VV |
PVCJ缘PVC护套准确K分度号热电偶补偿导线 |
|
KX-GA-VVR |
PVCJ缘PVC护套准确K分度号热电偶补偿软导线 |
|
KX-GA-VVP |
PVCJ缘PVC护套铜丝编织屏蔽准确K分度号热电偶补偿导线 |
|
KX-GA-VVRP |
PVCJ缘PVC护套铜丝编织屏蔽准确K分度号热电偶补偿软导线 |
|
KX-HA-FF |
氟塑料J缘和护套准确K分度号热电偶补偿导线 |
|
KX-HA-FFR |
氟塑料J缘和护套准确K分度号热电偶补偿软导线 |
|
KX-HA-FFP |
氟塑料J缘和护套铜丝编织屏蔽准确K分度号热电偶补偿导线 |
|
KX-HA-FFRP |
氟塑料J缘和护套铜丝编织屏蔽准确K分度号热电偶补偿软导线 |
|
KX-HA-FG |
氟塑料J缘硅橡胶护套准确K分度号热电偶补偿导线 |
|
KX-HA-FGR |
氟塑料J缘硅橡胶护套准确K分度号热电偶补偿软导线 |
|
KX-HA-FGP |
氟塑料J缘硅橡胶护套铜丝编织屏蔽准确K分度号热电偶补偿导线 |
|
KX-HA-FGRP |
氟塑料J缘硅橡胶护套铜丝编织屏蔽准确K分度号热电偶补偿软导线 |
|
KX-HA-FV |
氟塑料J缘PVC护套准确K分度号热电偶补偿导线 |
|
KX-HA-FVR |
氟塑料J缘PVC护套准确K分度号热电偶补偿软导线 |
|
KX-HA-FVP |
氟塑料J缘PVC护套铜丝编织屏蔽准确K分度号热电偶补偿导线 |
|
KX-HA-FVRP |
氟塑料J缘PVC护套铜丝编织屏蔽准确K分度号热电偶补偿软导线 |
|
KX-GA-YJV |
交联聚乙烯J缘PVC护套准确K分度号热电偶补偿导线 |
|
KX-GA-YJVR |
交联聚乙烯J缘PVC护套准确K分度号热电偶补偿软导线 |
|
KX-GA-YJVP |
交联聚乙烯J缘PVC护套铜丝编织屏蔽准确K分度号热电偶补偿导线 |
|
KX-GA-YJVRP |
低烟无卤J缘和护套铜丝编织屏蔽准确K分度号热电偶补偿软导线 |
|
KX-GA-YDYD |
低烟无卤J缘和护套准确K分度号热电偶补偿导线 |
|
KX-GA- YDYD R |
低烟无卤J缘和护套准确K分度号热电偶补偿软导线 |
|
KX-GA- YDYD P |
低烟无卤J缘和护套铜丝编织屏蔽准确K分度号热电偶补偿导线 |
|
KX-GA- YDYD RP |
低烟无卤J缘和护套铜丝编织屏蔽准确K分度号热电偶补偿软导线 |
|
注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号项即可， 阻燃型补偿导线型号前加ZR，ZR192为PFA材料， 屏蔽可采用镀锡铜丝屏蔽。 |
|
2：本安型热电偶用补偿导线
|
IA-KX-GA-YVP |
聚乙烯J缘聚氯乙烯护套铜丝编织屏蔽准确K分度号本安热电偶补偿导线 |
|
IA-KX-GA-YVRP |
聚乙烯J缘聚氯乙烯护套铜丝编织屏蔽准确K分度号本安热电偶补偿软导线 |
|
IA-KX-HA-FFP |
氟塑料J缘和护套铜丝编织屏蔽准确K分度号本安热电偶补偿导线 |
|
IA-KX-HA-FFRP |
氟塑料J缘和护套铜丝编织屏蔽准确K分度号本安热电偶补偿软导线 |
|
IA-KX-HA-FGP |
氟塑料J缘硅橡胶护套铜丝编织屏蔽准确K分度号本安热电偶补偿导线 |
|
IA-KX-HA-FGRP |
氟塑料J缘硅橡胶护套铜丝编织屏蔽准确K分度号本安热电偶补偿软导线 |
|
注：上述型号仅列出KX，其他如SC、KC、EX、NC、TX、JX只需改变型号项即可， 阻燃型在型号前加ZR，ZR192为PFA材料， 屏蔽可采用镀锡铜丝屏蔽。 |
|
3：补偿电缆
|
KX-GA-VVP |
PVCJ缘和护套铜丝编织总屏蔽准确K分度号热电偶用补偿电缆 |
|
KX-GA-VVRP |
PVCJ缘和护套铜丝编织总屏蔽准确K分度号热电偶用补偿软电缆 |
|
KX-GA-VPVP |
PVCJ缘和护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿电缆 |
|
KX-GA-VPVRP |
PVCJ缘和护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿软电缆 |
|
KX-GA-YJVP |
交联聚乙烯J缘PVC护套铜丝编织总屏蔽准确K分度号热电偶用补偿电缆 |
|
KX-GA-YJVRP |
交联聚乙烯J缘PVC护套铜丝编织总屏蔽准确K分度号热电偶用补偿软电缆 |
|
KX-GA-YJPVP |
交联聚乙烯J缘PVC护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿电缆 |
|
KX-GAYJPVRP |
交联聚乙烯J缘PVC护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿软电缆 |
|
KX-HA-FFP |
氟塑料烯J缘和护套铜丝编织总屏蔽准确K分度号热电偶用补偿电缆 |
|
KX-HA-FFRP |
氟塑料烯J缘和护套铜丝编织总屏蔽准确K分度号热电偶用补偿软电缆 |
|
KX-HA-FPFP |
氟塑料J缘和护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿电缆 |
|
KX-HA-FPFRP |
氟塑料J缘和护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿软电缆 |
|
KX-HA-FVP |
氟塑料烯J缘聚氯乙烯护套铜丝编织总屏蔽准确K分度号热电偶用补偿电缆 |
|
KX-HA-FVRP |
氟塑料烯J缘PVC护套铜丝编织总屏蔽准确K分度号热电偶用补偿软电缆 |
|
KX-HA-FPVP |
氟塑料J缘PVC护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿电缆 |
|
KX-HA-FPVRP |
氟塑料J缘PVC护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿软电缆 |
|
KX-HA-FGP |
氟塑料烯J缘硅橡胶护套铜丝编织总屏蔽准确K分度号热电偶用补偿电缆 |
|
KX-HA-FGRP |
氟塑料烯J缘硅橡胶护套铜丝编织总屏蔽准确K分度号热电偶用补偿软电缆 |
|
KX-HA-FPGP |
氟塑料J缘硅橡胶护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿电缆 |
|
KX-HA-FPGRP |
氟塑料J缘硅橡胶护套铜丝编织分屏加总屏蔽准确K分度号热电偶用补偿软电缆 |
|
注：1以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3 2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为PFA材料，耐温260℃ |
|
4：本安型补偿电缆
|
IA-KX-GA-FPVP |
氟塑料J缘PVC护套铜丝编织分屏加总屏蔽准确K分度号本安型热电偶用补偿电缆 |
|
IA-KX-GA-FPVRP |
氟塑料J缘PVC护套铜丝编织分屏加总屏蔽准确K分度号本安型热电偶用补偿软电缆 |
|
IA-KX-HA-FPFP |
氟塑料J缘和护套铜丝编织分屏加总屏蔽准确K分度号本安型热电偶用补偿电缆 |
|
IA-KX-HA-FPFRP |
氟塑料J缘和护套铜丝编织分屏加总屏蔽准确K分度号本安型热电偶用补偿软电缆 |
|
IA-KX-HA-FPGP |
氟塑料J缘硅橡胶护套铜丝编织分屏加总屏蔽准确K分度号本安型热电偶用补偿电缆 |
|
IA-KX-HA-FPGRP |
氟塑料J缘硅橡胶护套铜丝编织分屏加总屏蔽准确K分度号本安型热电偶用补偿软电缆 |
|
注：1以上基本型号仅列出铜丝或镀锡丝屏蔽方式，其他屏蔽类型型号只需改变屏蔽代号即可，如P2、P3 2 阻燃型在型号前加ZR，铠装电缆型号后加22，ZR192为PFA材料，耐温260℃ |
|
七、代号M称和含义：
表2
|
项目 |
代号 |
说明 |
|
阻燃特性 |
ZR |
分A、B、C阻燃 |
|
系列代号 |
/IA |
无(本安型) |
|
J缘材料 |
Y |
聚乙烯 |
|
YJ |
交联聚乙烯 |
|
|
YD |
低烟无卤阻燃聚烯烃 |
|
|
F |
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) |
|
|
护套材料 |
YD |
低烟无卤阻燃聚烯烃 |
|
V |
|
|
|
F |
聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA) |
|
|
G |
硅橡胶 |
|
|
屏蔽材料 |
P |
铜丝编织屏蔽 |
|
P2 |
铜带绕包屏蔽 |
|
|
P3 |
铝塑复合带绕包屏蔽 |
|
|
导体结构 |
A |
单股导体 |
|
B |
7股绞合导体 |
|
|
R |
多股绞合导体 |
