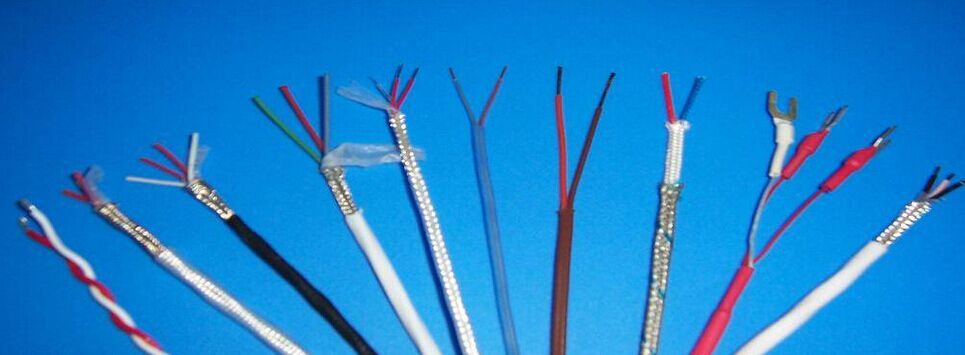

KX-FFP氟塑料补偿导线
一、概述:
氟塑料补偿导线广泛适用于电力、玻璃、陶瓷、钢铁、石油、化工、冶金、国防科研等高温范围内多点测温;该电缆具有防潮、防燃、耐酸碱、耐高温、耐老化等特点,该产品的电J缘性能优越,具有对屏蔽和总屏蔽的电缆有效地防止外界干扰,提高测量精度.
二、执行标准:
氟塑料补偿导线产品执行GB/4989-94等效用IEC584-3标准
阻燃特性符合GB/T1830.3(IEC60332-3)规定要求
三、使用条件:
1、环境温度-60℃~+275℃
2、电缆敷设温度应不低于-20、,推荐的允许弯曲半径
①无铠装层的电缆应不低于电缆外径的10倍;
②有铠装层或具有总屏蔽结构的电缆不小于电缆外径的12倍.
四、氟塑料补偿导线产品品种及型号如表:
型号 |
线芯材料 |
线芯型式 |
线芯截面mm2 |
导体结构 |
根/直径mm |
||||
SC |
补偿导线合金丝 |
单股线芯 |
0.5 |
1/0.8 |
KC |
1.0 |
1/1.13 |
||
KX |
1.5 |
1/1.37 |
||
NC |
2.5 |
1/1.76 |
||
NX |
多股线芯 |
0.5 |
7/0.3 |
|
JX |
1.0 |
7/0.43 |
||
TX |
1.5 |
7/0.52 |
||
EX |
2.5 |
19/0.41 |
五、型号结构组合型式及型号 项目用字母、数字代号含义:
①型号结构组合型式(编制方法)说明
②型号项目用字母、数字代号含义说明
注:要求阻燃应在型前加ZR本安电路用应在型号前加IA
举例:配用E分度号一般准确耐温200℃补偿型多股1.0m㎡截面铝复合带分对屏蔽的五对热电偶补偿电缆表示为: EX-HS200-FP3F-R 5×(2×1.0)
六、技术要求:
1、电压及J缘电阻
① 耐高温补偿电缆成品经受50Hz、500V电压试验1分钟不击穿;
② 耐高温补偿电缆成品线芯间及线芯与屏蔽间的J缘电阻,在空气温度为15℃~+35℃,相对湿度不超过80%时,每根1米5MΩ
③具有分对屏蔽或分屏蔽和总屏蔽的补偿电缆屏蔽成品,分屏蔽和分屏蔽间,分屏蔽和总屏蔽间的J缘电阻不小于1MΩ.KM。
2、成品电缆的长期允许工作温度为200℃。七、规格及外径如表:
对数 |
标称截面 |
型号 |
|
||||||
SC KC KX NC NX EX JX TX |
|
||||||||
HFF |
HFFP |
HFFR |
HFFRP |
HFPFP |
HFPFPR |
|
|||
1 |
0.5 |
3.3 |
3.9 |
3.5 |
4.2 |
- |
- |
|
|
1.0 |
4.2 |
0.5 |
4.5 |
5.2 |
- |
- |
|
||
1.5 |
4.7 |
5.5 |
5.0 |
5.7 |
- |
- |
|
||
2.5 |
6.0 |
6.8 |
- |
- |
- |
- |
|
||
2 |
0.5 |
5.9 |
6.6 |
6.2 |
7.0 |
7.1 |
7.4 |
|
|
1.0 |
7.8 |
8.5 |
8.4 |
9.2 |
9.1 |
9.6 |
|
||
1.5 |
8.7 |
9.4 |
9.4 |
10.2 |
10.0 |
10.8 |
|
||
2.5 |
11.2 |
12 |
- |
- |
12.4 |
- |
|
||
3 |
0.5 |
6.2 |
7.0 |
6.6 |
7.4 |
7.5 |
7.9 |
|
|
1.0 |
8.3 |
9.1 |
8.9 |
9.7 |
9.5 |
10.1 |
|
||
1.5 |
9.4 |
10.2 |
10.1 |
10.9 |
10.6 |
11.4 |
|
||
2.5 |
11.8 |
12.6 |
- |
- |
13.2 |
- |
|
||
4 |
0.5 |
6.9 |
|
|
|
7.3 |
8.2 |
|
9.0 |
1.0 |
9.1 |
10 |
9.9 |
10.8 |
10.5 |
11.4 |
|
|
|
1.5 |
10.3 |
11.2 |
11.2 |
12.1 |
11.7 |
12.7 |
|
|
|
2.5 |
13.2 |
14.1 |
- |
- |
14.6 |
- |
|
|
|
5 |
0.5 |
7.7 |
8.5 |
8.2 |
9.1 |
9.4 |
|
|
|
1.0 |
14.9 |
15.8 |
11.3 |
12.2 |
12.0 |
12.9 |
|
|
|
1.5 |
11.7 |
12.6 |
12.7 |
13.6 |
13.4 |
14.4 |
|
|
|
2.5 |
13.2 |
14.1 |
- |
- |
16.5 |
- |
|
|
|
7 |
0.5 |
8.4 |
9.3 |
9.0 |
9.9 |
10.2 |
10.8 |
|
|
1.0 |
11.4 |
12.3 |
12.2 |
13.1 |
13.2 |
14.1 |
|
|
|
1.5 |
12.8 |
13.7 |
14.0 |
14.9 |
14.6 |
15.8 |
|
|
|
2.5 |
16.4 |
17.3 |
- |
- |
18.2 |
- |
|
|
|
8 |
0.5 |
9.5 |
10.4 |
10.2 |
11.1 |
11.5 |
12.2 |
|
|
1.0 |
12.5 |
13.4 |
13.6 |
14.5 |
14.6 |
15.6 |
|
|
|
1.5 |
14.1 |
15 |
|
16.3 |
16.2 |
17.4 |
|
|
|
2.5 |
18.0 |
18.8 |
- |
- |
- |
- |
|
|
|
8 |
0.5 |
10.5 |
11.4 |
11.2 |
12.1 |
12.7 |
13.6 |
|
|
1.0 |
13.9 |
14.8 |
15.0 |
15.9 |
16.1 |
17.2 |
|
|
|
1.5 |
15.7 |
16.6 |
17.0 |
17.9 |
17.9 |
19.3 |
|
|
|
2.5 |
20.1 |
21 |
- |
- |
22.2 |
- |
|
|
|
10 |
0.5 |
11.4 |
12.3 |
12.2 |
13.1 |
13.8 |
14.6 |
|
|
1.0 |
15.0 |
15.9 |
16.3 |
17.2 |
17.4 |
18.7 |
|
|
|
1.5 |
16.9 |
17.8 |
18.4 |
19.3 |
19.3 |
20.9 |
|
|
|
2.5 |
21.7 |
22.6 |
- |
- |
24.0 |
- |
|
|
|
12 |
0.5 |
11.7 |
12.6 |
12.5 |
13.4 |
14.2 |
15.1 |
|
|
1.0 |
15.5 |
16.4 |
16.9 |
17.8 |
18.0 |
19.4 |
|
|
|
1.5 |
17.5 |
18.4 |
19.1 |
20.0 |
20.0 |
21.6 |
|
|
|
2.5 |
22.4 |
23.3 |
- |
- |
24.9 |
- |
|
|

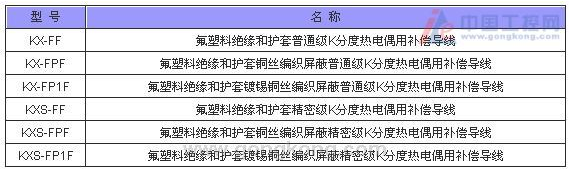

八、产品型号及M称:
型号 |
产品M称 |
ZR-KX-GsFV |
氟塑料J缘阻燃聚氯乙烯护套准确单股导体,K分度号热电偶用补偿导线 |
ZR-KX-GsFVR |
氟塑料J缘阻燃聚氯乙烯护套准确多股导体,K分度号热电偶用补偿软导线 |
ZR-KX-GsFVP |
氟塑料J缘阻燃聚氯乙烯护套准确单股导体铜丝编织屏蔽,K分度号热电偶用补偿电缆 |
ZR-KX-GsFVRP |
氟塑料J缘阻燃聚氯乙烯护套准确单多导体铜丝编织屏蔽,K分度号热电偶用补偿软电缆 |
ZR-KX-GsFPVP |
氟塑料J缘阻燃聚氯乙烯护套准确单股导体铜丝编织分屏、总屏,K分度号热电偶用补偿电缆 |
ZR-KX-GsFPVRP |
氟塑料J缘阻燃聚氯乙烯护套准确多股导体铜丝编织分屏、总屏,K分度号热电偶用补偿软电缆 |
ZR-KX-GsFVPl |
氟塑料J缘阻燃聚氯乙烯护套准确单股导体铝塑复合带绕包屏蔽,K分度号热电偶用补偿电缆 |
ZR-KX-GsFVRPl |
氟塑料J缘阻燃聚氯乙烯护套准确多股导体铝塑复合带绕包屏蔽,K分度号热电偶用补偿软电缆 |
ZR-KX-GsFPlVPl |
氟塑料J缘阻燃聚氯乙烯护套准确单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用补偿电缆 |
ZR-KX-GsFPlVRPl |
氟塑料J缘阻燃聚氯乙烯护套准确多股导体铝塑复合带绕包分屏总屏,K分度号热电偶用补偿软电缆 |
ZR-KX-GsFVP2 |
氟塑料J缘阻燃聚氯乙烯护套准确单股导体铜塑复合带绕包屏蔽,K分度号热电偶用补偿电缆 |
ZR-KX-GsFVRP2 |
氟塑料J缘阻燃聚氯乙烯护套准确多股导体铜塑复合带绕包屏蔽,K分度号热电偶用补偿软电缆 |
ZR-KX-GsFP2VP2 |
氟塑料J缘阻燃聚氯乙烯护套准确单股导体铜塑复合带绕包分屏、总屏,K分度号热电偶用补偿电缆 |
ZR-KX-GsFP2VRP2 |
氟塑料J缘阻燃聚氯乙烯护套准确多导体铜塑复合带绕包分屏、总屏,K分度号热电偶用补偿软电缆 |
KX-HsFGP |
氟塑料J缘硅橡胶护套准确单股导体铜丝编织屏蔽,K分度号热电偶用补偿电缆 |
KX-HsFGRP |
氟塑料J缘硅橡胶护套准确多股导体铜丝编织屏蔽,K分度号热电偶用补偿软电缆 |
KX-HsFPGP |
氟塑料J缘硅橡胶护套准确单股导体铜丝编织分屏总屏,K分度号热电偶用补偿电缆 |
KX-HsFPGRP |
塑料J缘硅橡胶护套准确多股导体铜丝编织分屏总屏,K分度号热电偶用补偿软电缆 |
KX-INHsFGP |
氟塑料J缘硅橡胶护套准确单股导体铜丝编织屏蔽,K分度号热电偶用补偿电缆 |
KX-INHsFGRP |
氟塑料J缘硅橡胶护套准确多股导体铜丝编织屏蔽,K分度号热电偶用补偿软电缆 |
KX-INHsFPGP |
氟塑料J缘硅橡胶护套准确单股导体铜丝编织分屏、总屏,K分度号热电偶用补偿电缆 |
KX-INHsFPGRP |
氟塑料J缘硅橡胶护套准确多股导体铜丝编织分屏、总屏,K分度号热电偶用补偿软电缆 |
①补偿导线
②补偿电缆
