AFPXR200高温屏蔽电线
AFPXR200高温屏蔽电线为热电阻的高温连接线。产品具有优良的耐腐蚀性能，几乎不溶于任何有机溶剂，可耐油、耐酸碱等；具有优良的电J缘性能，耐高电压，不吸潮，J缘电阻大；具有阻燃性能。
一、产品执行标准 ：AFPXR200高温屏蔽电线执行企业标准。
二、型号
|
型号 |
M称 |
|
AFPXR200 |
热电阻专用高温屏蔽电线 |
三、使用特性
1、交流额定电压：U0/U 300/300V
2、工作温度：电缆导体长期工作温度为200℃。
3、导体：多股镀银铜丝。
4、弯曲半径：电缆弯曲半径不低于电缆外径的6倍。
5、阻燃特性：符合GB19666-2005。
四、AFPXR200高温屏蔽电线技术性能
|
项目 |
单位 |
技术指标 |
|||
|
20℃时导体直流电阻≤ |
Ω/KM |
截面 |
0.2 |
0.3 |
0.5 |
|
电阻 |
83.5 |
49.5 |
30.2 |
||
|
试验电压 |
V |
1.5KV，5min不击穿。 |
|||
|
J缘电阻 |
MΩ |
500 |
|||
五、结构尺寸
|
型号 |
规格 |
参考外径 |
|
AFPXR200 |
1*2*0.2 |
1.2*2.8 |
|
AFPXR200 |
1*2*0.3 |
1.3*3.2 |
|
AFPXR200 |
1*2*0.5 |
1.6*3.8 |
|
AFPXR200 |
1*3*0.2 |
3.1 |
|
AFPXR200 |
1*3*0.3 |
3.4 |
|
AFPXR200 |
1*3*0.5 |
4.0 |

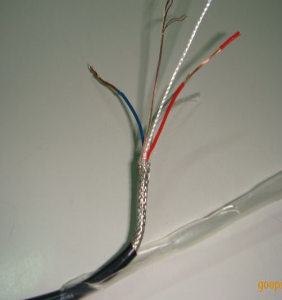

六、电缆示意图
七、注意事项
施工时严格防止电缆损伤，降低产品性能。
八、交货要求
允许根据双方协议长度交货；长度误差不超过±5%。
