PTYY铁路信号电缆

在线咨询全国热线
18855017299

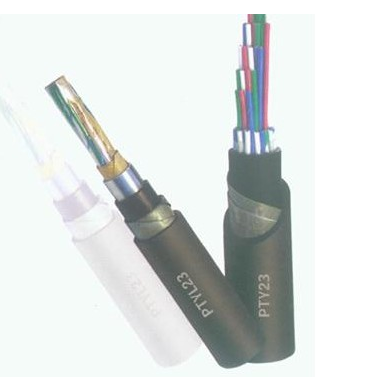

PTYY铁路信号电缆

 PTYY铁路信号电缆适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的控制电路,其中综合护套、铝护套铁路信号电缆具有一定的屏蔽性能,适宜于电气化区段或其它有强电干扰的地区敷设。

1 PTYY铁路信号电缆使用特性
1.1 电缆的使用环境温度为-40~+60

1.2 电缆导体长期工作温度应不超过+70

1.3 电缆敷设环境温度:聚氯乙烯外护套电缆应不低于0;聚乙烯外护套电缆应不低于-20

1.4 电缆的允许弯曲半径:非铠装电缆应不小于电缆外径的10倍;铠装电缆应不小于电缆外径的15倍。

1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8;铝护套铁路信号电缆的理想屏蔽系数≤0.3.

2 型号、M称及规格

型号

M称

敷设范围

规格()

PTYV

聚乙烯J缘聚氯乙烯护套铁路信号电缆

敷设在土壤、槽、管中,能承受一般的机械外力。

4689 12141619212428303337424448525661

PTYY

聚乙烯J缘聚乙烯护套铁路信号电缆

PTY22

聚乙烯J缘钢带铠装聚氯乙烯外护套铁路信号电缆

敷设在土壤、槽、管中,能承受较大的机械外力

PTY23

聚乙烯J缘钢带铠装聚乙烯外护套铁路信号电缆

PTYA22

聚乙烯J缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆

PTYA23

聚乙烯J缘综合护套钢带铠装聚乙烯外护套铁路信号电缆

PTYL22

聚乙烯J缘铝护套钢带铠装聚氯乙烯外护套铁路信号电缆

PTYL23

聚乙烯J缘铝护套钢带铠装聚乙烯外护套铁路信号电缆



3PTYY铁路信号电缆的主要电气性能

序号

项目

单位

指标

换算公式

1
1.1
1.2

直流电阻 20
每根导体直流电阻
工作线对导体直流电阻不平衡

Ω/km

≤23.5
≤2%

L/1000

2

J缘电阻

MΩ·km

≥3000

1000/L

3
3.1
3.2
3.3

电容
对绞组工作电容
星形四线组工作电容
任一J缘线芯对连接到地的其它J缘线芯间电容

nF/km

≤70
≤50
≤100

L/1000

4
4.1

4.2 >

电容耦合
K1
平均值
大值
K9
K12平均值
大值
四线组K1值指标为大值

pF/500m

≤100
≤330
≤120
≤230 >

(L/500)1/2
L/500
(L/500)1/2
L/500

5

对外来地电容不平衡
ea1 ea2
平均值
大值
四芯电缆ea1 ea2指标为大值

nF/500m

≤330
≤1300

L/500

6

6.1
6.2

J缘耐压
持续时间 2min
线芯间
线芯对其余线芯接地

1000
1800





4PTYY铁路信号电缆的外径及重量

规格

参考外径 mm

参考重量 kg/km

参考外径 mm

参考重量kg/km

PTYV

PTYY

PYT22

PTY23

4
6
8
9
12
14
16
19
21
24
28
30
33
37
42
44
48
52
56
61

8.8
11.8
12.8
12.8
14.5
14.5
16.1
16.1
16.1
17.8
19.8
19.8
19.8
22.1
23.0
23.0
25.1
25.1
26.3
26.3

93
137
163
173
218
238
270
300
320
364
439
459
489
550
608
628
687
728
779
830

78
116
140
150
192
212
241
271
291
330
396
416
446
500
556
576
631
672
719
770

12.2
15.2
16.2
16.2
19.0
19.0
20.6
20.6
20.6
22.3
23.7
23.7
23.7
26.0
26.9
26.9
29.2
29.2
31.6
31.6

189
260
296
306
434
454
508
538
558
623
692
712
742
831
899
919
1016
1056
1430
1480

166
231
266
276
391
411
461
491
511
572
638
658
688
770
837
857
944
984
1352
1402






PTYA22

PTYA23



参考外径mm

参考重量 kg/km

参考外径mm

参考重量 kg/km

4
6
8
9
12
14
16
19
21
24
28
30
33
37
42
44
48
52
56
61

15.7
17.6
18.6
18.6
20.3
20.3
21.9
21.9
21.9
23.6
25.0
25.0
25.0
27.3
28.4
28.4
31.9
31.9
33.1
33.1

292
379
423
433
503
523
580
610
630
701
778
798
828
921
1002
1025
1438
1478
1562
1612

15.7
17.6
18.6
18.6
20.3
20.3
21.9
21.9
21.9
23.6
25.0
25.0
25.0
27.3
28.4
28.4
31.9
31.9
33.1
33.1

258
340
381
391
457
477
530
560
580
646
720
740
770
857
932
955
1355
1395
1476
1526
