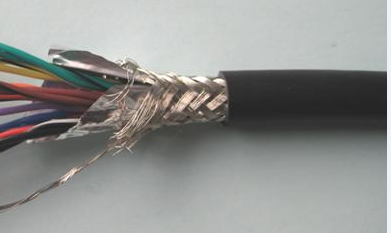

低烟无卤屏蔽电缆WDZN-KYJYP2介绍：
低烟无卤屏蔽电缆WDZN-KYJYP2适用于交流额定电压600/1000V及以下的地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业等电力系统或控制及监控回路中。
执行标准：采用企业标准及参照GB9330-88、GB/T12706-2002
使用特性：
- 低烟无卤屏蔽电缆WDZN-KYJYP2长期允许工作温度90℃
2、低烟无卤屏蔽电缆WDZN-KYJYP2敷设温度不低于0℃
3、推荐弯曲半径低烟无卤电缆WDZN-KYJYP控制电缆：无铠装电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。阻燃、耐火低烟无卤电力电缆：单芯电缆弯曲半径不小于电缆外径的20倍，多芯电缆弯曲半径不小于电缆外径的15倍 - 低烟无卤电缆型号、M称
|
型号
|
M称
|
|
阻燃、耐火低烟无卤电力电缆
|
|
|
WDZ-YJY
|
铜芯交联聚乙烯J缘无卤低烟阻燃电力电缆(也可做铝芯WDZ-YJLY)
|
|
WDZ-YJY23
|
铜芯交联聚乙烯J缘钢带铠装无卤低烟阻燃电力电缆(也可做铝芯WDZ-YJLY23)
|
|
WDZ-YJY33
|
铜芯交联聚乙烯J缘钢丝铠装无卤低烟阻燃电力电缆(也可做铝芯WDZ-YJLY33)
|
|
WDZN-YJY
|
铜芯交联聚乙烯J缘无卤低烟阻燃耐火电力电缆
|
|
WDZN-YJY23
|
铜芯交联聚乙烯J缘钢带铠装无卤低烟阻燃耐火电力电缆
|
|
WDZN-YJY33
|
铜芯交联聚乙烯J缘钢丝铠装无卤低烟阻燃耐火电力电缆
|
|
阻燃、耐火低烟无卤控制电缆
|
|
|
WDZ-KYJY
|
铜芯交联聚乙烯J缘无卤低烟阻燃控制电缆
|
|
WDZ-KYJYP
|
铜芯交联聚乙烯J缘铜丝屏蔽无卤低烟阻燃控制电缆
|
|
WDZ-KYJYP2
|
铜芯交联聚乙烯J缘铜带屏蔽无卤低烟阻燃控制电缆
|
|
WDZ-KYJYP2-23
|
铜芯交联聚乙烯J缘铜带屏蔽钢带铠装无卤低烟阻燃控制电缆
|
|
WDZ-KYJY33
|
铜芯交联聚乙烯J缘细钢丝铠装无卤低烟阻燃控制电缆
|
|
WDZN-KYJY
|
铜芯交联聚乙烯J缘无卤低烟阻燃耐火控制电缆
|
|
WDZN-KYJYP2
|
铜芯交联聚乙烯J缘铜带屏蔽无卤低烟阻燃控制电缆
|
|
WDZN-KYJYP2-23
|
铜芯交联聚乙烯J缘铜带屏蔽钢带铠装无卤低烟阻燃控制电缆
|
阻燃、耐火低烟无卤电缆规格表：
|
型号
|
额定电压
|
0.5
|
0.75
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
|
WZD-KYJY KYJYP
|
600/1000V
|
2-61芯
|
2-37芯
|
2-14芯
|
|||||
|
WZD-KYJYP2 KYJY33
KYJYP2-23 |
4-61芯
|
||||||||
|
WDZN-KYJY
|
|
2-61芯
|
|||||||
|
WDZN-KYJYP2 KYJYP2-23
|
4-61芯
|
||||||||
|
WDZ-YJY YJLY
|
单芯：2.5mm2~500mm2
2、3、4、5、3+1、4+1芯：2.5~300mm2 |
||||||||
|
WDZ-YJY23 YJLY23
|
|||||||||
|
WDZ-YJY33 YJLY33
|
|||||||||
|
WDZN-YJY YJY23
|
|||||||||
|
WDZN-YJY33
|
|||||||||
导体直流电阻符合GB/T3956的规定
2、90度J缘电阻常数不小于3.67MΩ.Km，体积电阻率不小于1012Ω.Cm
3、电缆3.5KV交流电压试验，5minJ缘不击穿
4、低烟无卤屏蔽电缆WDZN-KYJYP2性能指标：
2、90度J缘电阻常数不小于3.67MΩ.Km，体积电阻率不小于1012Ω.Cm
3、电缆3.5KV交流电压试验，5minJ缘不击穿
4、低烟无卤屏蔽电缆WDZN-KYJYP2性能指标：
|
试验项目
|
单位unit
|
性能要求
|
试验方法
|
|
烟密度试验
小透光率 |
%
|
60
|
GB/T17651-1998
|
|
腐蚀性试验
小PH值 电导率大值 |
μS/mm
|
4.3
10 |
GB/T17650.2-1998(idtIEC60754)
|
|
卤化氢气体含量
|
mg/g
|
小于等于5
|
GB/T17650.1-1998(idtIEC60754)
|
|
成束试验
试验别 供火时间 每米可燃物总体积 炭化高度 |
min
L m |
A B C
40 40 2 7 3.5 1.5 2.5 2.5 2.5 |
GB/T18380.3-2001(替代replace for GB12666.5-90)
|
产品规格：
|
标称截面mm2
|
0.5
|
1.0
|
1.5
|
2.5
|
4
|
6
|
10
|
16
|
25
|
|
芯数
|
2-81
|
2-81
|
2-81
|
2-50
|
2-37
|
2-20
|
2-19
|
2-14
|
2-10
|
M词术语解释：
低烟：在规定的试验条件下，试样受热分解货燃烧释放出的烟比较少，符合规定的指标特性。
无卤：在规定的试验条件下，试样燃烧时释放的卤化气体氢气体的含量少，甚至没有，符合规定的指标特性。
阻燃：在一定的试验条件下，试样被燃烧，在撤去火源后，火焰的蔓延仅在规定的范围内，残焰或残灼在规定的时间内能自行熄灭的特性。
无卤：在规定的试验条件下，试样燃烧时释放的卤化气体氢气体的含量少，甚至没有，符合规定的指标特性。
阻燃：在一定的试验条件下，试样被燃烧，在撤去火源后，火焰的蔓延仅在规定的范围内，残焰或残灼在规定的时间内能自行熄灭的特性。
