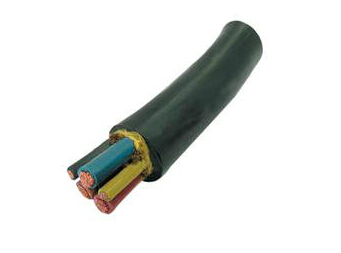

DDZ-KVVRP低烟低卤屏蔽控制软电缆
DDZ-KVVRP低烟低卤屏蔽控制软电缆适用于交流额定电压450/750V及以下的地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业等对电缆阻燃特性要求高的场合。
DDZ-KVVRP低烟低卤屏蔽控制软电缆执行标准：GB9330-88
DDZ-KVVRP低烟低卤屏蔽控制软电缆使用特性：低烟无卤屏蔽电缆
1、电缆额定电压UO/U:450/750V
2、电缆长期工作温度为70℃
3、电缆敷设温度不低于0℃
4、推荐弯曲半径:
无铠装电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
电缆型号、M称：
|
型号 |
M称 |
|
DDZ-KVV |
铜芯低烟低卤阻燃型聚氯乙烯J缘和护套控制电缆 |
|
DDZ-KVVP |
铜芯低烟低卤阻燃型聚氯乙烯J缘和护套铜丝编制屏蔽控制电缆 |
|
DDZ-KVVR |
铜芯低烟低卤阻燃型聚氯乙烯J缘和护套控制软电缆 |
|
DDZ-KVVRP |
铜芯低烟低卤阻燃型聚氯乙烯J缘和护套铜丝编制屏蔽控制软电缆 |
|
DDZ-KVVP2 |
铜芯低烟低卤阻燃型聚氯乙烯J缘和护套铜带绕包屏蔽控制电缆 |
|
DDZ-KVVP22 |
铜芯低烟低卤阻燃型聚氯乙烯J缘和护套钢带铠装控制电缆 |
|
DDZ-KVVP32 |
铜芯低烟低卤阻燃型聚氯乙烯J缘和护套钢丝铠装控制电缆 |
M词解释：
低烟：在规定的试验条件下，试样受热分解货燃烧释放出的烟比较少，符合规定的指标特性。
低卤：在规定的试验条件下，试样燃烧时释放的卤化气体氢气体的含量比较少，符合规定的指标特性。
阻燃：在一定的试验条件下，试样被燃烧，在撤去火源后，火焰的蔓延仅在规定的范围内，残焰或残灼在规定的时间内能自行熄灭的特性。
主要技术指标：
1、低烟低卤阻燃性能指标
烟密度试验，透光率（%）≥40%
Hcl气体释放量不大于100mg/g
2、20度时导体直流电阻值及耐电压强度
|
标称截面 |
导体结构 |
20℃导体直流电阻Ω/km |
耐电压强度 |
|
|
不镀锡 |
镀锡 |
|||
|
0.5 |
1/0.8 |
36 |
36.7 |
3kv5分钟J缘无击穿 |
|
7/0.30 |
36 |
36.7 |
||
|
16/0.20 |
39 |
40.1 |
||
|
0.75 |
1/0.97 |
24.5 |
24.8 |
|
|
7/0.37 |
24.5 |
24.8 |
||
|
24/0.20 |
26 |
26.7 |
||
|
1.0 |
1/1.13 |
18.1 |
18.2 |
|
|
7/0.43 |
18.1 |
18.2 |
||
|
32/0.20 |
19.5 |
20.0 |
||
|
1.5 |
1/1.38 |
12.1 |
12.2 |
|
|
7/0.52 |
12.1 |
12.2 |
||
|
30/0.25 |
13.3 |
13.7 |
||
|
2.5 |
1/1.78 |
7.41 |
7.56 |
|
|
7/0.68 |
7.41 |
7.56 |
||
|
49/0.36 |
7.98 |
8.21 |
||
|
4 |
1/2.25 |
4.61 |
4.70 |
|
|
7/0.85 |
4.61 |
4.70 |
||
|
56/0.30 |
4.95 |
5.09 |
||
|
6 |
1/2.76 |
3.08 |
3.11 |
|
|
7/1.04 |
3.08 |
3.11 |
||
|
84/0.30 |
3.30 |
3.39 |
||
|
10 |
7/1.35 |
1.83 |
1.84 |
|
产品规格：
|
型号 |
额定电压 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
DDZ-KVV KVVP |
450/750V |
2-61芯 |
2-37芯 |
2-14芯 |
|||||
|
DDZ-KVVP2 KVVP2 KVVP32 |
4-61芯 |
||||||||
|
DDZ-KVVR KVVRP |
2-61芯 |
||||||||
