AFHBRP电缆-耐高温防火电缆
使用特性;
1、长期使用工作温度：200℃；短期使用1000℃，90分钟
2、额定电压Uo/U：450/750V、600/1000V
3、低环境温度：固定敷设－60℃，非固定敷设－20℃
4、小弯曲半径：非铠装电缆不小于电缆外径的的10倍，铠装电缆不小于电缆外径的12倍。
5，使用标准：AFHBRP电缆-耐高温防火电缆执行企业标准
1、长期使用工作温度：200℃；短期使用1000℃，90分钟
2、额定电压Uo/U：450/750V、600/1000V
3、低环境温度：固定敷设－60℃，非固定敷设－20℃
4、小弯曲半径：非铠装电缆不小于电缆外径的的10倍，铠装电缆不小于电缆外径的12倍。
5，使用标准：AFHBRP电缆-耐高温防火电缆执行企业标准
用途：
经我有限公司多年的销售和验证，AFHBRP电缆-耐高温防火电缆
经我有限公司多年的销售和验证，AFHBRP电缆-耐高温防火电缆
适用于交流额定电压0.6/1kV及以下，高温环境中的型号检测及电力传输。尤其适用于消防与保安系统的系统保护回路的控制及动力传输。
AFHBRP电缆-耐高温防火电缆重要的特征是：能在1000℃下使用90分钟，维持在火灾状况下给消防、救生设备和保安系统供应电能，以减少人员伤亡和降低救援难度.
AFHBRP电缆-耐高温防火电缆重要的特征是：能在1000℃下使用90分钟，维持在火灾状况下给消防、救生设备和保安系统供应电能，以减少人员伤亡和降低救援难度.
型号及M称：
|
序号
|
M称
|
敷设方式
|
敷设方式
|
|
1
|
AFHBR
|
耐高温防火电缆
|
用于各种移动电器设备
|
|
2
|
ABHBRP
|
耐高温屏蔽防火软电缆
|
规格：
|
型号
|
额定电压（U0/U）（KV）
|
芯数
|
标称截面（mm²）
|
|
ABHBR
ABHBRP |
0.6/1
|
3、3+1
|
1.5-150
|
AFHBRP电缆-耐高温防火电缆
结构示意图
1、导体铜芯或镍芯
2、聚四氟绕包，玻纤编织或F46注塑或云母带J缘
3、玻纤
4、高温玻纤布绕包
5、云母带
6、玻纤布绕包
7、外屏蔽护套

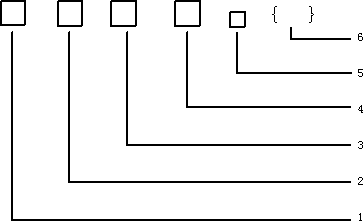

型号说明
型号含义表
1、系列代号
1、系列代号
2、J缘材料
3、屏蔽材料
4、护套材料
5、铠装材料
6、导体种类
主要技术指标：
|
性能项目
|
单位
|
技术指标
|
|
试验电压
|
kV
|
3.5/5min
|
|
J缘电阻
|
MΩ/km
|
500
|
|
耐火特性
|
-
|
GB12666.6 A类或B类
|
|
阻燃特性
|
-
|
GB12666.5 A类或B类
|
型号对照表：
|
项目
|
代号
|
含义说明
|
|
系列代号
|
NH
|
防火电缆
|
|
J缘材料
|
F
|
防火J缘材料
|
|
屏蔽材料
|
/
P1 |
无屏蔽可省略
镀锡铜丝编织屏蔽 |
|
护套材料
|
F
|
聚全氟乙丙烯
|
|
铠装材料
|
2232
|
钢带铠装
细钢丝铠装 |
|
导体种类
|
A
B |
单股导体
绞合导体 |

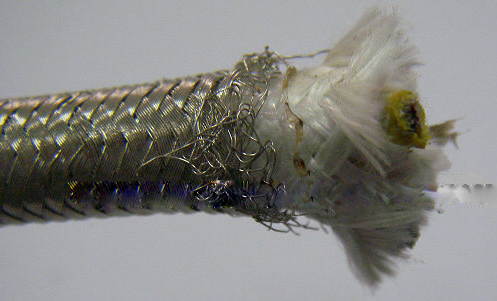

产品样图
|
|
|
||||||||||||||||||||||||
电缆结构参数：
|
序号
|
芯数×标称截面
|
芯数（根/直径）
（mm） |
电缆大外径
（mm） |
计算重量（dg/dm）
|
||
|
ABHBR
|
ABHBRP
|
ABHBR
|
ABHBRP
|
|||
|
1
|
3×1.5
|
32/0.25
|
10.2
|
10.9
|
135.2
|
167
|
|
2
|
3×2.5
|
49/0.25
|
11.1
|
11.9
|
169.6
|
205
|
|
3
|
3×4
|
56/0.30
|
13.4
|
14.0
|
267.0
|
301.5
|
|
4
|
3×6
|
84/0.30
|
15.6
|
16.4
|
357.2
|
424.5
|
|
5
|
3×10
|
84/0.40
|
18.7
|
19.6
|
541.4
|
624.4
|
|
6
|
3×16
|
126/0.40
|
22.5
|
23.4
|
812.0
|
908.8
|
|
7
|
3×25
|
196/0.40
|
27.5
|
28.7
|
1220
|
1405
|
|
8
|
3×35
|
276/0.40
|
32.1
|
33.9
|
1635
|
1851
|
|
9
|
3×2.5+1×1.5
|
49/0.25
|
12.2
|
12.9
|
2118.8
|
251
|
|
10
|
3×4+1×1.5
|
56/0.30
|
14.0
|
14.9
|
301.0
|
345.4
|
|
11
|
3×6+1×2.5
|
84/0.30
|
16.4
|
17.6
|
411.2
|
483
|
|
12
|
3×10+1×4
|
84/0.40
|
19.7
|
20.5
|
634.5
|
719.6
|
|
13
|
3×16+1×10
|
126/0.40
|
24.3
|
25.6
|
994
|
1154
|
|
14
|
3×25+1×16
|
196/0.40
|
29.2
|
30.5
|
1473
|
1667
|
|
15
|
3×32+1×16
|
276/0.40
|
35.1
|
36.4
|
1952
|
2150
|
