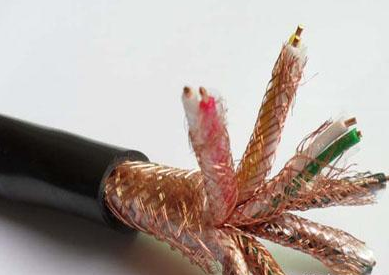

低烟无卤屏蔽电缆-WDZ- DJYPV(R)P
一：低烟无卤屏蔽电缆产品特点及用途
低烟无卤屏蔽电缆-WDZ- DJYPV(R)P适用于交流U0/U为300/500V电力、冶金、石化等行业以电子计算机为主的自动控制系统、计算机集散控制系统、自动化控制系统作控制线以及检测用仪器仪表用电子计算机电缆。
二：低烟无卤屏蔽电缆产品执行标准
Q/CL04-2003(等效采用英国BS5308标准)
阻燃性能试验执行GB12666-90标准
三：低烟无卤屏蔽电缆使用特性
1．交流额定电压：U0/U 300/500KV
2．高工作温度：聚乙烯J缘不超过70℃
交联聚乙烯J缘90℃
低烟无卤阻燃聚烯烃70℃
低烟无卤阻燃交联聚烯烃90℃和125℃两种
3．低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
4．电缆安装敷设温度应不低于0℃。
5．电缆允许弯曲半径：非铠装电缆小为电缆外径的6倍
铜带屏蔽或钢带铠装电缆小为电缆外径的12倍
四：低烟无卤屏蔽电缆-WDZ- DJYPV(R)P基本型号及M称
1．聚乙烯J缘低烟无卤护套计算机用屏蔽电缆(包括DCS电缆)
|
WDZ-DJYV(R)P
|
聚乙烯J缘铜丝编织总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ- DJYPV(R)
|
聚乙烯J缘铜丝编织分屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ- DJYPV(R)P
|
聚乙烯J缘铜丝编织分屏总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ- DJYV(R)P2
|
聚乙烯J缘铜带绕包总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ- DJYP2V(R)
|
聚乙烯J缘铜带绕包分屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ- DJYP2V(R)P2
|
聚乙烯J缘铜带绕包分屏总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ- DJYV(R)P3
|
聚乙烯J缘铝塑复合带绕包总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ -DJYP3V(R)
|
聚乙烯J缘铝塑复合带绕包分屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ- DJYP3V(R)P3
|
聚乙烯J缘铝塑复合带绕包分屏总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ- DJYVP(R)22
|
聚乙烯J缘铜丝编织总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ- DJYP(R)V22
|
聚乙烯J缘铜丝编织分屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ- DJYPV(R)P22
|
聚乙烯J缘铜丝编织分屏总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ- DJYV(R)P2-22
|
聚乙烯J缘铜带绕包总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ -DJYP2V(R)22
|
聚乙烯J缘铜带绕包分屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ- DJYP2V(R)P2-22
|
聚乙烯J缘铜带绕包分屏总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ- DJYVP3(R)-22
|
聚乙烯J缘铝塑复合带绕包总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ- DJYP3V(R)22
|
聚乙烯J缘铝塑复合带绕包分屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ -JYP3V(R)P3-22
|
聚乙烯J缘铝塑复合带绕包分屏总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
阻燃计算机电缆在型号前加ZR，屏蔽可采用镀锡铜丝，基本型号略
|
|
2．聚氯乙烯J缘低烟无卤护套计算机用屏蔽电缆(包括DCS电缆)
|
WDZ -DJVV(R)P
|
聚氯乙烯J缘铜丝编织总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ -DJVPV(R)
|
聚氯乙烯J缘铜丝编织分屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ -DJVPV(R)P
|
聚氯乙烯J缘铜丝编织分屏总屏低烟无卤烯护套计算机用屏蔽(软)电缆
|
|
WDZ -DJVV(R)P2
|
聚氯乙烯J缘铜带绕包总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ -DJVP2V(R)
|
聚氯乙烯J缘铜带绕包分屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ -DJVP2V(R)P2
|
聚氯乙烯J缘铜带绕包分屏总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ -DJVV(R)P3
|
聚氯乙烯J缘铝塑复合带绕包总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ -DJVP3V(R)
|
聚氯乙烯J缘铝塑复合带绕包分屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ -DJVP3V(R)P3
|
聚氯乙烯J缘铝塑复合带绕包分屏总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
WDZ -DJVV(R)P22
|
聚氯乙烯J缘铜丝编织总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ -DJVPV(R)22
|
聚氯乙烯J缘铜丝编织分屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ -DJVPV(R)P22
|
聚氯乙烯J缘铜丝编织分屏总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ -DJVV(R)P2-22
|
聚氯乙烯J缘铜带绕包总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ -DJVP2V(R)22
|
聚氯乙烯J缘铜带绕包分屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ -DJVP2V(R)P2-22
|
聚氯乙烯J缘铜带绕包分屏总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ -DJVV(R)P3-22
|
聚氯乙烯J缘铝塑复合带绕包总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ -DJVP3V(R)22
|
聚氯乙烯J缘铝塑复合带绕包分屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
WDZ -DJVP3V(R)P3-22
|
聚氯乙烯J缘铝塑复合带绕包分屏总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
阻燃计算机电缆在型号前加ZR，屏蔽可采用镀锡铜丝，基本型号略
|
|
3．交联聚乙烯J缘低烟无卤护套计算机用屏蔽电缆(包括DCS电缆)
|
DJYJV(R)P
|
交联聚乙烯J缘铜丝编织总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
DJYJPV(R)
|
交联聚乙烯J缘铜丝编织分屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
DJYJPV(R)P
|
交联聚乙烯J缘铜丝编织分屏总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
DJYJV(R)P2
|
交联聚乙烯J缘铜带绕包总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
DJYJP2V(R)
|
交联聚乙烯J缘铜带绕包分屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
DJYJP2V(R)P2
|
交联聚乙烯J缘铜带绕包分屏总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
DJYJV(R)P3
|
交联聚乙烯J缘铝塑复合带绕包总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
DJYJP3V(R)
|
交联聚乙烯J缘铝塑复合带绕包分屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
DJYJP3V(R)P3
|
交联聚乙烯J缘铝塑复合带绕包分屏总屏低烟无卤护套计算机用屏蔽(软)电缆
|
|
DJYJV(R)P22
|
交联聚乙烯J缘铜丝编织总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
DJYJPV(R)22
|
交联聚乙烯J缘铜丝编织分屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
DJYJPV(R)P22
|
交联聚乙烯J缘铜丝编织分屏总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
DJYJV(R)P2-22
|
交联聚乙烯J缘铜带绕包总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
DJYJP2V(R)22
|
交联聚乙烯J缘铜带绕包分屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
DJYJP2V(R)P2-22
|
交联聚乙烯J缘铜带绕包分屏总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
DJYJV(R)P3-22
|
交联聚乙烯J缘铝塑复合带绕包总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
DJYJP3V(R)22
|
交联聚乙烯J缘铝塑复合带绕包分屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
DJYJP3V(R)P3-22
|
交联交联聚乙烯J缘铝塑复合带绕包分屏总屏低烟无卤护套钢带铠装计算机用屏蔽(软)电缆
|
|
阻燃计算机电缆在型号前加ZR，屏蔽可采用镀锡铜丝，基本型号略
|
|
4．低烟无卤阻燃聚烯烃J缘和护套计算机用屏蔽电缆(包括DCS电缆)
|
DJYDYD(R)P
|
低烟无卤阻燃聚烯烃J缘和护套铜丝编织总屏计算机用屏蔽(软)电缆
|
|
DJYDPYD(R)
|
低烟无卤阻燃聚烯烃J缘和护套铜丝编织分屏计算机用屏蔽(软)电缆
|
|
DJYDPYD(R)P
|
低烟无卤阻燃聚烯烃J缘和护套铜丝编织分屏总屏计算机用屏蔽(软)电缆
|
|
DJYDYD(R)P2
|
低烟无卤阻燃聚烯烃J缘和护套铜带绕包总屏计算机用屏蔽(软)电缆
|
|
DJYDP2YD(R)
|
低烟无卤阻燃聚烯烃J缘和护套铜带绕包分屏计算机用屏蔽(软)电缆
|
|
DJYDP2YD(R)P2
|
低烟无卤阻燃聚烯烃J缘和护套铜带绕包分屏总屏计算机用屏蔽(软)电缆
|
|
DJYDYD(R)P3
|
低烟无卤阻燃聚烯烃J缘和护套铝塑复合带绕包总屏计算机用屏蔽(软)电缆
|
|
DJYDP3YD(R)
|
低烟无卤阻燃聚烯烃J缘和护套铝塑复合带绕包分屏计算机用屏蔽(软)电缆
|
|
DJYDP3YD(R)P3
|
低烟无卤阻燃聚烯烃J缘和护套铝塑复合带绕包分屏总屏计算机用屏蔽(软)电缆
|
|
钢带铠装电缆在型号后加22，屏蔽可采用镀锡铜丝，基本型号略
|
|
五：代号M称和含义
|
项目
|
代号
|
说明
|
|
阻燃特性
|
ZR
|
分A、B、C阻燃
|
|
系列代号
|
DJ
|
计算机屏蔽电缆(包括DCS电缆)
|
|
J缘材料
|
Y
|
聚乙烯
|
|
YJ
|
交联聚乙烯
|
|
|
YD
|
低烟无卤阻燃聚烯烃
|
|
|
V
|
聚氯乙烯
|
|
|
VD
|
低烟低卤聚氯乙烯
|
|
|
护套材料
|
YD
|
低烟无卤阻燃聚烯烃
|
|
V
|
聚氯乙烯
|
|
|
VD
|
低烟低卤聚氯乙烯
|
|
|
屏蔽材料
|
P
|
铜丝编织屏蔽
|
|
P1
|
镀锡铜丝屏蔽
|
|
|
P2
|
铜带绕包屏蔽
|
|
|
P3
|
铝塑绕包屏蔽
|
|
|
铠装材料
|
22
|
钢带铠装聚氯乙烯护套
|
|
32
|
钢丝铠装聚氯乙烯护套
|
|
|
导体结构
|
A
|
单股导体
|
|
B
|
7股绞合导体
|
|
|
R
|
多股绞合导体
|
六：主要技术指标
|
性能项目
|
单位
|
指标
|
|
|
聚乙烯
|
聚氯乙烯
|
||
|
J缘电阻(20℃)
|
Ω/KM
|
5000
|
25
|
|
工作电容
|
PF/m
|
≤90
|
≤200
|
|
对绞组之间电容不平衡(1Kz)
|
PF/m
|
≤1
|
/
|
|
试验电压
|
V
|
2000V/1min
|
|
|
阻燃特性
|
符合GB12666.5-90要求，A或B类
|
||
