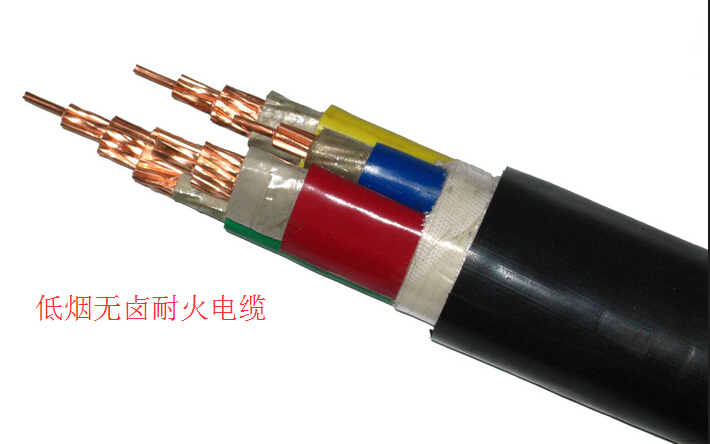

一、低烟无卤耐火控制电缆产品特点及用途
低烟无卤耐火控制电缆适用于交流额定电压450/750V及以下控制、监控回路及保护线路等场合，特别适用于核电站、地铁、剧院等放心系数要求较高的场所。该产品克服了传统阻燃控缆的缺点，大的便利了救火和人员疏散工作，避免了卤酸气体对仪器和设备的腐蚀，成为传统阻燃控制电缆的换代型产品，它主要要以下五个特点：
1、电缆燃烧时卤化氢气体释放量低；
2、电缆燃烧时发烟量少，透光率高；
3、电缆线芯长期工作温度可达90℃，延长了电缆使用寿命；
4、J缘线芯采用数字编码，便于安装、调试、维修；
5、采用筒式放线，可销售长达3KM以上的整根电缆。
二、低烟无卤耐火控制电缆产品执行标准
GB9330-88
三、低烟无卤耐火控制电缆使用特性
1、额定电压U0/U为450/750V；
2、电缆导体的长期允许工作温度为90℃；
3、电缆的敷设温度应不低于0℃，推荐允许弯曲半径：无铠装层电缆应不小于电缆外径的6倍；有铠装或铜带屏蔽结构的电缆，应不小于电缆外径的12倍；有屏蔽结构的软电缆应不小于电缆外径的6倍。
四、低烟无卤耐火控制电缆基本型号及M称
|
型 号 |
M 称 |
|
WDZA-KYJY |
铜芯交联聚乙烯J缘聚烯烃护套无卤低烟A(B、C)类阻燃控制电缆 |
|
WDZB-KYJY |
|
|
WDZC-KYJY |
|
|
WDZA-KYJYP |
铜芯交联聚乙烯J缘铜丝屏蔽聚烯烃护套无卤低烟A(B、C)类阻燃控制电缆 |
|
WDZB-KYJYP |
|
|
WDZC-KYJYP |
|
|
WDZA-KYJYP2 |
铜芯交联聚乙烯J缘铜带屏蔽聚烯烃护套无卤低烟A(B、C)类阻燃控制电缆 |
|
WDZB-KYJYP2 |
|
|
WDZC-KYJYP2 |
|
|
WDZA-KYJYP3 |
铜芯交联聚乙烯J缘铝塑复合带屏蔽聚烯烃护套无卤低烟A(B、C)类阻燃控制电缆 |
|
WDZB-KYJYP3 |
|
|
WDZC-KYJYP3 |
|
|
WDZA-KYJYP2-23 |
铜芯交联聚乙烯J缘铜带屏蔽钢带铠装聚烯烃护套无卤低烟A(B、C)类阻燃控制电缆 |
|
WDZB-KYJYP2-23 |
|
|
WDZC-KYJYP2-23 |
五、主要技术指标
导体直流电阻
|
标称截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
|
20℃时导体直流电阻≤Ω/KM |
24.5 |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1、 J缘电阻：90℃时J缘体积电阻率≥1012Ω·CM；90℃时J缘电阻常数ki≥3.67MΩ·KM；
2、 电缆经受3.5KV交流电压试验，5min不发生击穿；
3、 按IEC754标准试验，PH值≥4.3；
4、 按IEC1034标准试验，透光率≥60%；
5、 电缆通过GB/T18380-2001规定的阻燃试验。
六、产品规格
|
型号 |
额定电压kv |
标称截面mm2 |
|||||||
|
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
|||
|
芯数 |
|||||||||
|
WDZA-KYJY |
0.6/1 |
2--61 |
2--14 |
2--10 |
|||||
|
WDZB-KYJY |
|||||||||
|
WDZC-KYJY |
|||||||||
|
WDZA-KYJYP2 |
4--14 |
4--10 |
|||||||
|
WDZB-KYJYP2 |
|||||||||
|
WDZC-KYJYP2 |
|||||||||
|
WDZA-KYJYP23 |
6--61 |
4--14 |
4--10 |
||||||
|
WDZB-KYJYP23 |
|||||||||
|
WDZC-KYJYP23 |
|||||||||
|
WDZA-KYJYP2-23 |
|||||||||
|
WDZB-KYJYP2-23 |
|||||||||
|
WDZC-KYJYP2-23 |
|||||||||
|
WDZA-KYJYP3-23 |
|||||||||
|
WDZB-KYJYP3-23 |
|||||||||
|
WDZC-KYJYP3-23 |
|||||||||
本公司可以根据客户需要设计和制造各种规格和型号的电线电缆，特此说明
