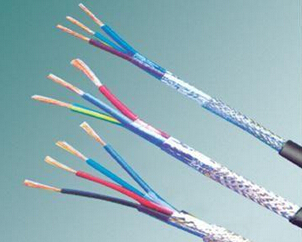

分屏蔽及总屏蔽电子计算机电缆
一、产品标准
分屏蔽及总屏蔽电子计算机电缆按《计算机及仪表电缆》标准（TICW 06-2009）销售，同时可根据用户要求按英国标准BS5308及日本标准进行销售。
分屏蔽及总屏蔽电子计算机电缆可销售为低烟无卤及阻燃电缆，还可销售为硅橡胶或氟塑料电缆。
二、适用范围
分屏蔽及总屏蔽电子计算机电缆适用于交流额定电压300/500V及以下防干扰要求高的电子计算机系统、监控回路、自动化控制系统的信号传输及检测仪器、仪表连接用。
三、使用特性
交流额定电压：U0/U 300/500V
电缆导体的长期工作温度：
聚乙烯J缘电缆 70℃
聚氯乙烯J缘电缆 70℃
交联聚乙烯J缘电缆 90℃
电缆敷设时环境温度不低于0℃。
敷设时小弯曲半径：
无铠装层的电缆应不小于电缆外径的6倍
铠装层或铜带屏蔽结构的电缆应不小于电缆外径的12倍
四、分屏蔽及总屏蔽电子计算机电缆电缆型号
|
型号 |
M 称 |
使用场所 |
|
DJYPV |
聚乙烯J缘铜线编织分屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYP2V |
聚乙烯J缘铜带分屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYP3V |
聚乙烯J缘铝塑复合带分屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYVP |
聚乙烯J缘铜线编织总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYVP2 |
聚乙烯J缘铜带总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYVP3 |
聚乙烯J缘铝塑复合带总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYPVP |
聚乙烯J缘铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYP2VP2 |
聚乙烯J缘铜带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYP3VP3 |
聚乙烯J缘铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYPVR |
聚乙烯J缘铜线编织分屏蔽聚氯乙烯护套软计算机电缆 |
移动使用 |
|
DJYPVRP |
聚乙烯J缘铜线编织分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆 |
移动使用 |
|
DJYPV22 |
聚乙烯J缘铜线编织分屏蔽聚乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYP2V22 |
聚乙烯J缘铜带分屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYP3V22 |
聚乙烯J缘铝塑复合带分屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYVP22 |
聚乙烯J缘铜线编织总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYVP2-22 |
聚乙烯J缘铜带总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYVP3-22 |
聚乙烯J缘铝塑复合带总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYPVP22 |
聚乙烯J缘铜线编织分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYP2VP2-22 |
聚乙烯J缘铜带分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYP3VP3-22 |
聚乙烯J缘铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJVPV |
聚氯乙烯J缘铜线编织分屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJVP2V |
聚氯乙烯J缘铜带分屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJVP3V |
聚氯乙烯J缘铝塑复合带分屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJVVP |
聚氯乙烯J缘铜线编织总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJVVP2 |
聚氯乙烯J缘铜带总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJVVP3 |
聚氯乙烯J缘铝塑复合带总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJVPVP |
聚氯乙烯J缘铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJVP2VP2 |
聚氯乙烯J缘铜带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJVP3VP3 |
聚氯乙烯J缘铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJVPVR |
聚氯乙烯J缘铜线编织分屏蔽聚氯乙烯护套软计算机电缆 |
移动使用 |
|
DJVPVRP |
聚氯乙烯J缘铜线编织分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆 |
移动使用 |
|
DJVPV22 |
聚氯乙烯J缘铜线编织分屏蔽聚乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJVP2V22 |
聚氯乙烯J缘铜带分屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJVP3V22 |
聚氯乙烯J缘铝塑复合带分屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJVVP22 |
聚氯乙烯J缘铜线编织总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJVVP2-22 |
聚氯乙烯J缘铜带总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJVVP3-22 |
聚氯乙烯J缘铝塑复合带总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJVPVP22 |
聚氯乙烯J缘铜线编织分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJVP2VP2-22 |
聚氯乙烯J缘铜带分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJVP3VP3-22 |
聚氯乙烯J缘铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYJPV |
交联聚乙烯J缘铜线编织分屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYJP2V |
交联聚乙烯J缘铜带分屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYJP3V |
交联聚乙烯J缘铝塑复合带分屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYJVP |
交联聚乙烯J缘铜线编织总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYJVP2 |
交联聚乙烯J缘铜带总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYJVP3 |
交联聚乙烯J缘铝塑复合带总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYJPVP |
交联聚乙烯J缘铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYJP2VP2 |
交联聚乙烯J缘铜带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYJP3VP3 |
交联聚乙烯J缘铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆 |
固定敷设 |
|
DJYJPVR |
交联聚乙烯J缘铜线编织分屏蔽聚氯乙烯护套软计算机电缆 |
移动使用 |
|
DJYJPVRP |
交联聚乙烯J缘铜线编织分屏蔽及总屏蔽聚氯乙烯护套软计算机电缆 |
移动使用 |
|
DJYJPV22 |
交联聚乙烯J缘铜线编织分屏蔽聚乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYJP2V22 |
交联聚乙烯J缘铜带分屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYJP3V22 |
交联聚乙烯J缘铝塑复合带分屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYJVP22 |
交联聚乙烯J缘铜线编织总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYJVP2-22 |
交联聚乙烯J缘铜带总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYJVP3-22 |
交联聚乙烯J缘铝塑复合带总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYJPVP22 |
交联聚乙烯J缘铜线编织分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYJP2VP2-22 |
交联聚乙烯J缘铜带分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
|
DJYJP3VP3-22 |
交联聚乙烯J缘铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套双层钢带铠装计算机电缆 |
固定敷设 |
五、销售范围
|
型 号 |
导体标称 截面 ㎜2 |
线组数 |
||||
|
聚乙烯J缘 |
聚氯乙烯J缘 |
交联聚乙烯J缘 |
对线组 |
三线组 |
四线组 |
|
|
DJYPV DJYP2V DJYP3V DJYVP DJYVP2 DJYVP3 DJYPVP DJYP2VP2 DJYP3VP3 DJYPVR DJYPVRP DJYPV22 DJYP2V22 DJYP3V22 DJYVP22 DJYVP2-22 DJYVP3-22 DJYPVP22 DJYP2VP2-22 DJYP3VP3-22 |
DJVPV DJVP2V DJVP3V DJVVP DJVVP2 DJVVP3 DJVPVP DJVP2VP2 DJVP3VP3 DJVPVR DJVPVRP DJVPV22 DJVP2V22 DJVP3V22 DJVVP22 DJVVP2-22 DJVVP3-22 DJVPVP22 DJVP2VP2-22 DJVP3VP3-22 |
DJYJPV DJYJP2V DJYJP3V DJYJVP DJYJVP2 DJYJVP3 DJYJPVP DJYJP2VP2 DJYJP3VP3 DJYJPVR DJYJPVRP DJYJPV22 DJYJP2V22 DJYJP3V22 DJYJVP22 DJYJVP2-22 DJYJVP3-22 DJYJPVP22 DJYJP2VP2-22 DJYJP3VP3-22 |
0.5、0.75、1.0 1.5、2.5 |
1～50 |
1～24 |
1～10 |
六、主要性能
|
性能项目 |
单位 |
指 标 |
|||||||||||||
|
PE、XLPE |
PVC |
||||||||||||||
|
0.5 |
0.75. |
1.0 |
1.5 |
2.5 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
||||||
|
20℃时导体直流电阻 |
|
|
|
|
|
|
|
|
|
|
|
||||
|
1、2类导体 |
Ω/Km |
36.0 |
24.5 |
18.1 |
12.1 |
7.41 |
36.0 |
24.5 |
18.1 |
12.1 |
7.41 |
||||
|
5类导体 |
|
39.0 |
26.0 |
19.5 |
13.3 |
7.98 |
39.0 |
26.0 |
19.5 |
13.3 |
7.98 |
||||
|
大工作电容 |
|
|
|
|
|
||||||||||
|
无屏蔽电缆 |
|
75 |
85 |
90 |
250 |
||||||||||
|
只有总屏蔽电缆 |
PF/m |
75 |
85 |
90 |
250 |
||||||||||
|
有分屏蔽电缆 |
|
115 |
125 |
130 |
280 |
||||||||||
|
电容不平衡 |
PF/250m |
≤ 500 |
|||||||||||||
|
大 L/ R 比 |
μH/Ω |
25 |
40 |
65 |
25 |
40 |
65 |
||||||||
|
屏蔽抑制系数 |
|
|
|||||||||||||
|
只有总屏或只有分屏 |
|
≤ 0.05 |
|||||||||||||
|
分屏加总屏 |
|
≤ 0.01 |
|||||||||||||
|
20℃时J缘电阻 线芯间、线芯对屏蔽、线芯对钢带 有单屏蔽对的，屏蔽间 |
MΩ·Km |
|
|||||||||||||
|
≥ 3000 |
≥ 25 |
||||||||||||||
|
≥ 1 |
|||||||||||||||
|
电压试验 |
|
|
|||||||||||||
|
无屏蔽或无铠装 |
|
2000V、1Min 不击穿 |
|||||||||||||
|
有屏蔽或有铠装 |
|
1000 V、1Min 不击穿 |
|||||||||||||
|
阻燃性 |
|
性能符合GB/T 19666—2005标准的要求 |
|||||||||||||
