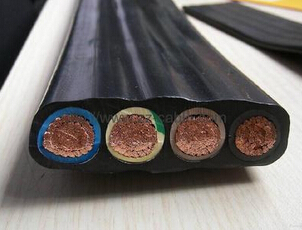

YBZ YBF YB扁平软电缆
一, YBZ YBF YB扁平软电缆使用特性:
1.交流额定电压：U0/U；450/750V
2.电缆的长期工作温度应不超过60℃
3.W 型电缆具有耐气侯、抗老化和一定的耐油性能，适用于户外或接触油污的场合使用。
4.G 型电缆为钢丝加强型，具有一定的抗拉力作用，适用于起重机械和移动设备。
5.P 型电缆为屏蔽性，具有减少外界电磁波对电缆内电流的干扰，同时减少电缆内产生的电磁场对外界的影响，适用于有信号干扰的场合。
3.W 型电缆具有耐气侯、抗老化和一定的耐油性能，适用于户外或接触油污的场合使用。
4.G 型电缆为钢丝加强型，具有一定的抗拉力作用，适用于起重机械和移动设备。
5.P 型电缆为屏蔽性，具有减少外界电磁波对电缆内电流的干扰，同时减少电缆内产生的电磁场对外界的影响，适用于有信号干扰的场合。
6.B是扁型。
二, YBZ YBF YB扁平软电缆型号M称：
|
型号
|
M称
|
主要用途
|
|
YB
|
移动扁型橡套电缆 |
作室内起重运输机械电源线
|
|
YBF
|
非延燃性移动扁型橡套电缆 |
适用于户外接触油污场合，具有耐气候性和非延燃性
|
|
YBZ
|
阻燃性扁型橡套电缆
|
同YBF具有阻燃性
|
三. YBZ YBF YB扁平软电缆型号及用途
|
型号
|
M称
|
|
YZB YZWB
|
中型橡套扁平软电缆
|
|
YCB YCWB
|
重型橡套扁平软电缆
|
|
YZGB YCGB
|
钢丝加强型橡套扁平软电缆
|
|
YZPB YCPB
|
屏蔽型橡套扁平软电缆
|
|
YTTWB
|
高强度耐油电梯电缆
|
四, YBZ YBF YB扁平软电缆规格范围：
|
型号
|
额定电压（V）
|
芯数
|
标称截面mm2
|
|
YB
|
300/500
|
2-28
|
0.75-6
|
|
YBF
|
450/750
|
2-10
|
2.5-150
|
|
YBZ
|
300/500
|
2-28
|
0.75-150
|
|
YZPB YCPB
|
300/500
|
2-28
|
0.75-6
|
五. YBZ YBF YB扁平软电缆规格参数：
|
规格
|
导体结构
|
电缆参考数据
|
20℃小
J缘电阻 MΩ |
||||
|
外径上限
（宽度x厚度） |
近似
重量 |
20℃大
直流电阻 |
|||||
|
芯数x截面积
|
根数/直径
mm |
YB YBF
YBZ mm |
YB YBF
YBZ kg/mm |
不镀锡
Ω/KM |
镀锡
Ω/KM |
YB
YBF |
YBZ
|
|
3X4
|
56/0.30
|
19.6X8.9
|
285
|
4.95
|
5.09
|
50
|
400
|
|
3X6
|
84/0.30
|
22.0X9.9
|
380
|
3.30
|
3.39
|
||
|
3X10
|
84/0.40
|
27.5X12.0
|
615
|
1.91
|
1.95
|
||
|
3X16
|
126/0.40
|
31.1X13.3
|
830
|
1.21
|
1.24
|
||
|
3X25
|
196/0.40
|
38.3X15.8
|
1230
|
0.78
|
0.795
|
||
|
3X35
|
276/0.40
|
42.8X17.6
|
1605
|
0.554
|
0.565
|
40
|
300
|
|
3X50
|
396/0.40
|
49.2X20.0
|
2205
|
0.386
|
0.393
|
||
|
3X70
|
360/0.50
|
55.6X22.5
|
2965
|
0.272
|
0.277
|
||
|
3X4+2X1
|
56/0.30+32/0.20
|
25X8.5
|
427
|
4.95
|
5.0
|
50
|
400
|
|
3X6+2X1
|
84/0.30+32/0.20
|
30X12
|
590
|
3.30
|
3.34
|
50
|
400
|
|
3X6+2X1.5
|
84/0.30+30/0.25
|
30X12
|
600
|
3.30
|
3.38
|
50
|
400
|
|
6X2.5+6X1.5
|
49/0.25+30/0.25
|
35X15
|
900
|
7.98
|
8.05
|
50
|
400
|
|
3X4+4X2.5
|
56/0.30+49/0.25
|
32X9
|
520
|
4.95
|
5.03
|
50
|
400
|
|
3X25+1X10
|
196/0.40+84/0.40
|
53X18
|
1800
|
0.78
|
0.81
|
50
|
400
|
|
3X16+1X10
|
126/0.40+84/0.30
|
43X15
|
1200
|
1.20
|
1.27
|
50
|
400
|
|
3X35+1X10
|
276/0.40+84/0.40
|
61X21
|
2500
|
0.554
|
0.56
|
40
|
300
|
|
3X50+1X10
|
396/0.40+84/0.40
|
65X24
|
3200
|
0.386
|
0.392
|
40
|
300
|
