铁氟龙镀银屏蔽线AFPXR200
一、铁氟龙镀银屏蔽线AFPXR200是PT100热电阻补偿导线测温线线产品执行标准 执行企标
二、型号
型号 | 名称 |
AFPXR200 |
热电阻高温屏蔽电线 |
三、铁氟龙镀银屏蔽线PT100热电阻补偿导线测温线使用特性
1、交流额定电压：U0/U 300/300V
2、工作温度：电缆导体长期工作温度为260℃。
3、AFPXR-200-PT100热电阻镀银高温连接线导体：多股镀银铜丝。
4、弯曲半径：电缆弯曲半径不低于电缆外径的6倍。
5、阻燃特性：符合GB19666-2005。
四、技术性能
项目 | 单位 | 技术指标 | |||
20℃时导体直流电阻≤ | Ω/KM | 截面 | 0.2 | 0.3 | 0.5 |
电阻 | 83.5 | 49.5 | 30.2 | ||
试验电压 | V | 1.5KV，5min不击穿。 | |||
绝缘电阻 | MΩ | 500 | |||
AFPXR-200-PT100热电阻镀银高温连接线
五、结构尺寸
型号 | 规格 | 参考外径 |
AFPXR200 | 1*2*0.2 | 1.2*2.8 |
AFPXR200 | 1*2*0.3 | 1.3*3.2 |
AFPXR200 | 1*2*0.5 | 1.6*3.8 |
AFPXR200 | 1*3*0.2 | 3.1 |
AFPXR200 | 1*3*0.3 | 3.4 |
AFPXR200 | 1*3*0.5 | 4.0 |

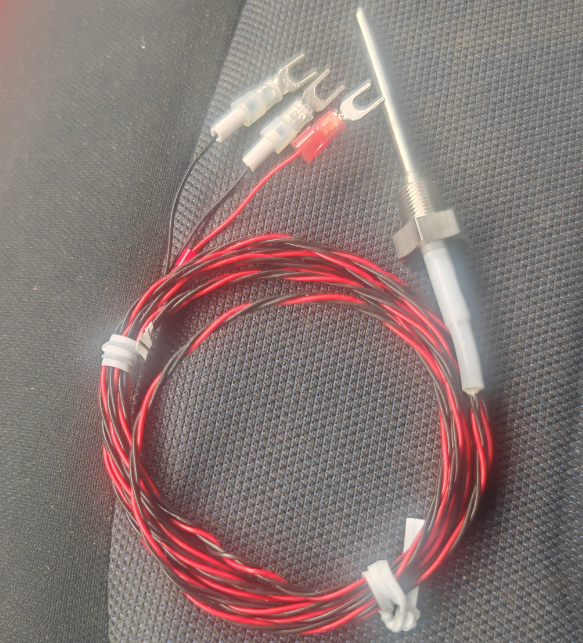

六、铁氟龙镀银屏蔽线PT100热电阻补偿导线测温线示意图
七、注意事项
施工时严格防止电缆损伤，降低产品性能。
八、交货要求
允许根据双方协议长度交货；长度误差不超过±5%。
