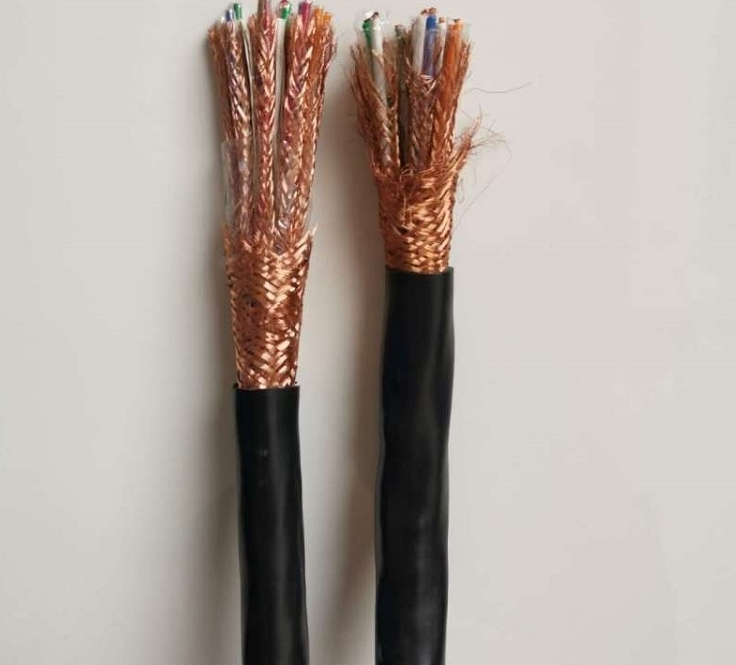

耐高温计算机电缆DJGPG DJF46PF46
执型标准耐高温计算机电缆DJGPG DJF46PF46执行企业标准。 耐高
型标准耐高温计算机电缆DJGPG DJF46PF46执行企业标准。
耐高
耐高温计算机电缆DJGPG DJF46PF46用途
耐高温计算机电缆DJGPG DJF46PF46分交联聚乙烯绝缘、硅橡胶绝缘、氟塑料绝缘,适用于额定电压300/500V及以下防干扰性能要求较高的电子计算机、检测仪器、仪表的连接线,在高频场合下更能显示出其优越性能。
使用条件
1、 交联聚乙烯绝缘电缆长期工作温度不超过90℃;
2、 硅橡胶绝缘和护套电缆长期工作温度不超过180℃;硅橡胶绝缘PVC护套工作温度不超过105℃;
3、 F46绝缘和护套电缆长期工作温度不超过200℃;F46绝缘PVC护套工作温度不超过105℃;F46绝缘硅橡胶护套工作温度不超过180℃;
4、 电缆弯曲半径:铠装型不小于电缆外径的12倍,非铠装型电缆不小于电缆外径的6倍。
型号及结构特征
型号 | 计算机电缆结构特征 | ||
铜芯交联聚乙烯绝缘计算机电缆 | 铜芯硅橡胶绝缘计算机电缆 | 铜芯氟塑料绝缘计算机电缆 | |
DJYJPV | DJGPG | DJF46PF46 | 铜丝编织对绞屏蔽 |
DJYJP2V | DJGP2G | DJF46P2F46 | 铜带绕包对绞屏蔽 |
DJYJP3V | DJGP3G | DJF46P3F46 | 铝塑复合带绕包对绞屏蔽 |
DJYJVP | DJGGP | DJF46F46P | 铜丝编织总屏蔽 |
DJYJVP2 | DJGGP2 | DJF46F46P2 | 铜带绕包总屏蔽 |
DJYJVP3 | DJGGP3 | DJF46F46P3 | 铝塑复合带绕包总屏蔽 |
DJYJPVP | DJGPGP | DJF46PGP | 铜丝编织对绞屏蔽铜丝编织总屏蔽 |
DJYJP2VP2 | DJGP2GP2 | DJF46P2GP2 | 铜带绕包对绞屏蔽铜带绕包总屏蔽 |
DJYJP3VP3 | DJGP3GP3 | DJF46P3GP3 | 铝塑复合带绕包对绞屏蔽铝塑复合带绕包总屏蔽 |
DJYJP2V22 | DJGP2V22 | DJF46P2V22 | 铜带绕包对绞屏蔽钢带铠装 |
DJYJP3V22 | DJGP3V22 | DJF46P3V22 | 铝塑复合带绕包对绞屏蔽钢带铠装 |
DJYJVP2-22 | DJGVP2-22 | DJF46VP2-22 | 铜带绕包总屏蔽钢带铠装 |
DJYJVP3-22 | DJGVP3-22 | DJF46VP3-22 | 铝塑复合带绕包总屏蔽钢带铠装 |
DJYJP2VP2-22 | DJGP2VP2-22 | DJF46P2VP2-22 | 铜带绕包对绞屏蔽铜带总屏蔽钢带铠装 |
DJYJP3VP3-22 | DJGP3VP3-22 | DJF46P3VP3-22 | 铝塑复合带绕包对绞屏蔽铝塑复合带绕包总屏蔽钢带铠装 |
规格
型号 | 对数 | 标称截面 | ||
DJYJPV DJYJP2V DJYJP3V DJYJVP DJYJVP2 DJYJVP3 DJYJPVP DJYJP2VP2 DJYJP3VP3 | DJGPG DJGP2G DJGP3G DJGGP DJGGP2 DJGGP3 DJGPGP DJGP2GP2 DJGP3GP3 | DJF46PF46 DJF46P2F46 DJF46P3F46 DJF46F46P DJF46F46P2 DJF46F46P3 DJF46PGP DJF46P2GP2 DJF46P3GP3 | 2~48 | 0.75 1.0 1.5 |
DJYJP2V22 DJYJVP2-22 DJYJVP3-22 DJYJP2VP2-22 DJYJP3VP3-22 | DJGP2V22 DJGP3V22 DJGVP2-22 DJGVP3-22 DJGP2VP2-22 DJGP3VP3-22 | DJF46P2V22 DJF46P3V22 DJF46VP2-22 DJF46VP3-22 DJF46P2VP2-22 DJF46P3VP3-22 | 2~48 |
注:推荐的对数系列为:2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、
技术性能
导体直流电阻
标称截面 | 20℃直流电阻不大于 |
0.75 1.0 1.5 | 24.5 18.1 12.1 |
电 器 仪 表 控 制 电 缆
绝缘电阻
截面 | 导体种类 | 绝缘电阻不小于(MΩ·km) | ||
XLPE绝缘90℃ | 硅橡胶绝缘90℃ | F46绝缘90℃ | ||
0.75 | 1 | 1.5 | ||
0.75 | 2 | |||
1.0、1.5 | 1 | |||
1.0、1、5 | 2 |
注:导体种类1表示单根铜丝,导体种类2表示7根铜丝绞合。
屏蔽性能
型号 | 暂态电扬 | 暂态磁场 | ||
DJYJPV DJYJPVP DJYJP2VP2 | DJGPG DJGPGP DJGP2GP2 | DJF46PF46 DJF46PF46P DJF46P2F46P2 | 0.02 | 0.005 |
DJYJVP | DJGGP | DJF46F46P | 0.006 | 0.005 |
DJYJVP2 | DJGGP2 | DJF46F46P2 | 0.005 | 0.004 |
DJYJP2V | DJGP2G | DJF46P2F46 | 0.004 | 0.003 |
DJYJP3VP3 | DJGP2GP3 | DJF46P3F46P3 | 0.03 | 0.02 |
DJYJP3V | DJGP3G | DJF46P3F46 | 0.05 | 0.03 |
DJYJVP3 | DJGGP3 | DJF46F46P3 | 0.09 | 0.03 |
DJYJP2V22 DJYJP3V22 DJYJVP2-22 DJYJVP3-22 DJYJP2VP2-22 DJYJP3VP3-22 | DJGP2V22 DJGP3V22 DJGVP2-22 DJGVP3-22 DJGP2VP2-22 DJGP3VP3-22 | DJF46P2V22 DJF46P3V22 DJF46VP2-22 DJF46VP3-22 DJF46P2VP2-22 DJF46P3VP3-22 | 0.01 | 0.01 |
