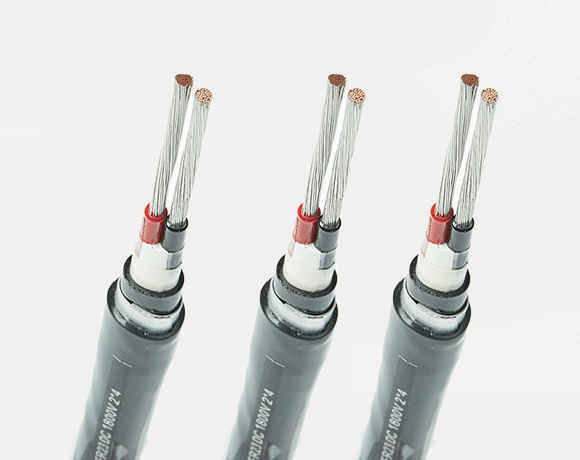

光伏电缆GF-WDZX(N)KEE23 GF-WDZX(N)KEE33
1.产品简介
光伏系列电缆依据《光伏发电系统用电缆》的行业标准，企业标准生产。
产品用途：光伏发电系统中控制回路信号及保护
导体材料：5类绞合镀锡铜丝（IEC 60228）
绝缘护套材料： 辐照交联低烟无卤阻燃聚烯烃
屏蔽铠装材料：镀锌铜带（厚度0.1㎜），
***高工作温度：125℃
环境温度：-40℃~90℃
适用电压：450/750V
符合环保性能要求
光伏电缆GF-WDZX(N)KEE23 GF-WDZX(N)KEE33具有良好的屏蔽特性，可有效隔离各种电磁干扰和雷电干扰 防雾、防潮 具有强抗紫外线和臭氧侵蚀性能
2.产品型号规格
表1 电缆的型号
型 号 | 名 称 |
GF-WDZX(N)KEE(R) | 光伏系统用辐照交联聚烯烃绝缘及护套无卤低烟阻燃X类（耐火）控制（软）电缆 |
GF-WDZX(N)KEE(R)P | 光伏系统用辐照交联聚烯烃绝缘及护套铜丝编织屏蔽无卤低烟阻燃X类（耐火）控制（软）电缆 |
GF-WDZX(N)KEE(R)P2 | 光伏系统用辐照交联聚烯烃绝缘及护套铜带屏蔽无卤低烟阻燃X类（耐火）控制（软）电缆 |
GF-WDZX(N)KEE(R)P3 | 光伏系统用辐照交联聚烯烃绝缘及护套铝塑复合带屏蔽无卤低烟阻燃X类（耐火）控制（软）电缆 |
GF-WDZX(N)KEE23 | 光伏系统用辐照交联聚烯烃绝缘及护套钢带铠装无卤低烟阻燃X类（耐火）控制电缆 |
GF-WDZX(N)KEE33 | 光伏系统用辐照交联聚烯烃绝缘及护套钢丝铠装无卤低烟阻燃X类（耐火）控制电缆 |
GF-WDZX(N)KEEP2-23 | 光伏系统用辐照交联聚烯烃绝缘及护套铜带屏蔽钢带铠装无卤低烟阻燃X类（耐火）控制电缆 |
注：本表中未列出的电缆型号可按CEEIA B 218.1-2012中第4章的规定进行组合。 型号中X表示阻燃类别，包括A、B、C、D类；(N)表示允许采用耐火结构，(R)表示允许采用第五类导体。 | |
表2 电缆规格
型号 | 导体标称截面积/㎜2 | |||||||
0.75 | 1.0 | 1.5 | 2.5 | 4.0 | 6.0 | 10.0 | ||
芯数 | ||||||||
GF-WDZX(N)KEE(R) GF-WDZX(N)KEE(R)P | 2~61 | 2~41 | 2~10 | |||||
GF-WDZX(N)KEE(R)P2 GF-WDZX(N)KEE(R)P3 | 4~61 | 4~41 | 4~10 | |||||
GF-WDZX(N)KEE23 | 7~61 | 4~61 | 4~41 | 4~10 | ||||
GF-WDZX(N)KEEP2-23 | 7~61 | 4~61 | 4~41 | 4~10 | ||||
GF-WDZX(N)KEE33 | 19~61 | 7~61 | 4~41 | 4~10 | ||||
注：本表中未列出的电缆规格可根据需要增加 | ||||||||
