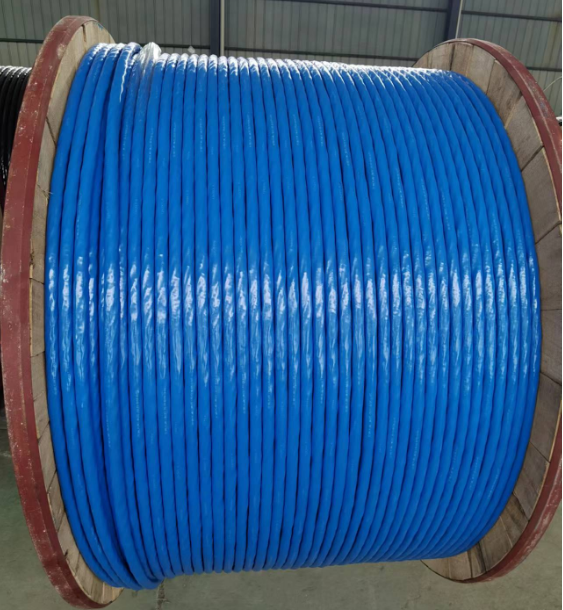

本安仪表信号电缆适用于化工、石化、电力、煤气工程、矿山等存在爆炸危险的场合以及其他的防爆放心要求较高的场合，传输自动控制信号。本安仪表信号电缆为低电容、低电感集散型仪表信号电缆，简称本安型DCS电缆，具有优异的屏蔽性能和抗干扰性能，因此防爆放心性能明显高于一般DCS电缆和计算机控制电缆。
一、本安仪表信号电缆使用条件
1）交流额定电压Uo/U：300/500V。
2）导体线芯高工作温度：
聚乙烯J缘70℃；
交联聚乙烯J缘 90℃；
无卤低烟阻燃聚烯烃70℃；
无卤低烟阻燃交联聚烯烃90℃和125℃两种。
3）低环境温度：固定敷设-40℃；非固定敷设-15℃。
4）安装敷设温度：不低于0℃。
5）电缆允许小弯曲半径：
非铠装、联锁或编织铠装电缆不小于电缆外径的6倍；
铜带屏蔽或钢丝钢带缠绕铠装电缆不小于电缆外径的12倍。
二、本安仪表信号电缆型号及M称
|
型号
|
M称
|
|
IJYPVP
|
铜芯聚乙烯J缘聚氯乙烯护套铜丝编织分屏总屏本安用DCS电缆
|
|
IJYPVRP
|
铜芯聚乙烯J缘聚氯乙烯护套铜丝编织分屏总屏本安用DCS软电缆
|
|
IJYPLVPL
|
铜芯聚乙烯J缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安用DCS电缆
|
|
IJYPLVRPL
|
铜芯聚乙烯J缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安用DCS软电缆
|
|
IJYP2VP2
|
铜芯聚乙烯J缘聚氯乙烯护套铜塑复合带分屏铜带总屏本安用DCS电缆
|
|
IJYP2VRP72
|
铜芯聚乙烯J缘聚氯乙烯护套铜塑复合带分屏铜带总屏本安用DCS软电缆
|
|
IJYJPVP
|
铜芯交联聚乙烯J缘聚氯乙烯护套铜丝编织分屏总屏本安用DCS电缆
|
|
IJYJPVRP
|
铜芯交联聚乙烯J缘聚氯乙烯护套铜丝编织分屏总屏本安用DCS软电缆
|
|
IJYJPLVP7L
|
铜芯交联聚乙烯J缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安用DCS电缆
|
|
IJYJPLVRPL
|
铜芯交联聚乙烯J缘聚氯乙烯护套铝塑复合带绕包分屏总屏本安用DCS软电缆
|
|
IJYJP2VP2
|
铜芯交联聚乙烯J缘聚氯乙烯护套铜塑复合带分屏铜带总屏本安用DCS电缆
|
|
IJYJP2VRP2
|
铜芯交联聚乙烯J缘聚氯乙烯护套铜塑复合带分屏铜带总屏本安用DCS软电缆
|
|
WDZIJYDPYDP
|
铜芯无卤低烟阻燃聚烯烃J缘和护套铜丝编织分屏总屏本安用DCS电缆
|
|
WDZIJYDPYDRP
|
铜芯无卤低烟阻燃聚烯烃J缘和护套铜丝编织分屏总屏本安用DCS软电缆
|
|
WDZIJY7DP7LY7DPL
|
铜芯无卤低烟阻燃聚烯烃J缘和护套铝塑复合带绕包分屏总屏本安用DCS电缆
|
|
WDZIJYDPLY7DRP7L
|
铜芯无卤低烟阻燃聚烯烃J缘和护套铝塑复合带绕包分屏总屏本安用DCS软电缆
|
|
WDZIJYDP72YDP2
|
铜芯无卤低烟阻燃聚烯烃J缘和护套铜塑复合带分屏铜带总屏本安用DCS电缆
|
|
WDZIJY7DP72YDRP2
|
铜芯无卤低烟阻燃聚烯烃J缘和护套铜塑复合带分屏铜带总屏本安用DCS软电缆
|
三、本安仪表信号电缆产品结构及技术参数规定
|
导体标称截面
|
线芯结构
|
20℃线芯直流电阻
|
|||
|
A类
|
B类
|
R类
|
A、B类
|
R类
|
|
|
0.5
|
1/0.8
|
7/0.30
|
19/0.18
|
36.0
|
39.0
|
|
0.75
|
1/0.97
|
7/0.37
|
19/0.23
|
24.5
|
26.0
|
|
1.0
|
1/1.13
|
7/0.43
|
19/0.26
|
18.1
|
19.5
|
|
1.5
|
1/1.37
|
7/0.52
|
19/0.32
|
12.1
|
13.3
|
|
2.5
|
1/0.68
|
7/0.68
|
19/0.41
|
7.41
|
7.98
|
本安仪表信号电缆技术参数
|
性能项目
|
单位
|
指标
|
|
工作电容（1KHz）
|
pF/m
|
≤90
|
|
分布电感（1KHz）
|
uH/m
|
≤0.6
|
|
静电感应电压（静电电压20Kv ）
|
V
|
≤1.0
|
|
电压试验（1min）
|
V
|
≤2000
|
|
阻燃特性（按GB12666.5-90）
|
A、B或C类
|
|
四、交货长度
根据供需双方协议允许任何长度交货，长度计量误差为±0.5％。
