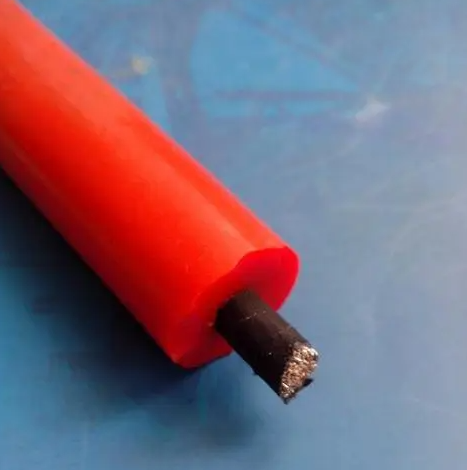

电机绕组引接软电缆JG
☆常规属性：
电机绕组引接软电缆JG采用柔性精炼无氧镀锡软铜丝为导体，高弹性硅橡胶绝缘层，具有耐高温、防水、耐寒、耐磨、耐臭氧、耐酸碱、耐油污、耐溶剂和耐气候老化等优点，并且满足RoHS等特殊要求。
☆电机绕组引接软电缆JG适用范围：
产品可用于额定电压10kV及以下各类电机，电器绕组连接并引出机壳或绕组与机壳上的固定连接使用。
①导体：柔性精炼无氧镀锡软铜丝，满足GB/T 3956-2008标准。
②隔离层：由合适材料制成的隔离层。
③绝缘：高弹性硅橡胶绝缘，满足JB/T 6213.4-2006标准中6.2条规定。
绝缘层默认为红色，也可按客户指定要求择色
表面打印：产品型号、额定电压、标称截面、公司名称及生产班号等连续标志
☆技术参数：
结构参数，产品近似重量与导体电阻··································参见表1
检测····························································································参见表2
☆运行状态：
连续运行导体***高工作温度 ··················································+ 180℃（固定敷设）；
导体短时允许***高 ···································································+ 250℃/ 5s；
交流额定电压U·········································································500V、1000V、3000V、6000V、10000V；
电缆***低运行温度 ····································································-50℃（固定敷设）；
……………………………………………………-35℃（移动敷设）；
***小允许弯曲半径 ······································································4×D（D为电缆外径）；
电压测试：
交流额定电压U | 工频试验电压 |
500V | 3.0KV |
1000V | 6.0KV |
3000V | 15.0KV |
6000V | 20.0KV |
10000V | 35.0KV |
热效应预热温度250℃、48小时，经180°弯曲、工频电压检验无击穿；
耐溶剂预热温度250℃、24小时，烘培温度250℃、24小时，经180°弯曲、工频电压检验无击穿；
耐浸渍漆预热温度250℃、24小时，烘培温度250℃、16小时，经180°弯曲、工频电压检验无击穿；
☆电缆参照执行以下标准规定：
JB/T 6213.1-2006《电机绕组引接软电缆和软线，第一部分：一般规定》
JB/T 6213.4-2006《电机绕组引接软电缆和软线，第四部分：连续运行导体***高温度为180℃的软电缆和软线》
GB/T 3956-2008《电缆的导体》
GB/T 2951-2008《电缆和光缆绝缘和护套材料通用试验方法》
GB/T 3048-2007《电线电缆电性能试验方法》
GB/T 4909-2009《裸电线试验方法》
GB/T 6995-2008《电线电缆识别标志方法》
GB/T 12706-2002《额定电压1kV（ U = 1.2kV）到35kv（U = 40.5kV）挤包绝缘电力电缆及附件第2部分：额定电压6kV（U = 7.2kV）到30kV（U = 36Kv）电缆》附录C
RoHS指令：关于在电子电气设备中限制使用某些有害物质的欧盟议会和欧盟理事会第2011/65 / EU附录Ⅱ的修正指令（EU）2015/863
☆电缆通过以下标准的测试要求：
JB / T 6213.4-2006《电机绕组引接软电缆和软线，第四部分：连续运行导体***高温度为180℃的软电缆和软线》
RoHS指令：关于在电子电气设备中限制使用某些有害物质的欧盟议会和欧盟理事会第2011/65 / EU附录Ⅱ的修正指令（EU）2015/863
