耐高温电缆AFPF-3*0.2

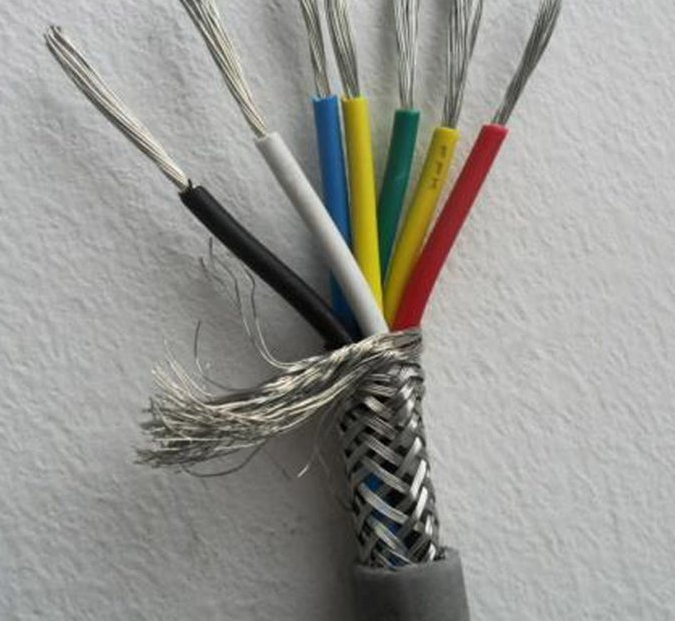

产品结构·多股镀锡铜、镀银铜绞合软导体
镀锡铜线性能参考GB/T4910-2009标准；镀银铜线性能参考JB/T3135-2011标准；导体的结构参考 GB/T 3956-2008 或客户的要求
·聚全氟乙丙烯FEP绝缘；可溶性聚四氟乙烯PFA绝缘
绝缘材料性能参考GJB773A-2000;成品电线电缆的外形尺寸按 GB/T2951-2008；成品电线电缆电性能参考 GB/T3048-2007
·镀锡或镀银屏蔽编织
·聚全氟乙丙烯FEP护套；可溶性聚四氟乙烯PFA护套
绝缘材料性能参考GJB773A-2000;成品电线电缆的外形尺寸按 GB/T2951-2008；成品电线电缆电性能参考 GB/T3048-2007
技术数据·温度范围：-65~＋200℃；+250℃
·额定电压：U0/U 300V
·测试电压：1500V
·绝缘电阻：20℃时应不小于 1.0×103 MΩ·km
·耐辐射性：up to 1x106 cJ/kg (up to 1 Mrad）
产品特性 ·具有优良的耐腐蚀性能，抗油、强酸、抗强碱、强氧化剂、抗微生物、不允许任何真菌形成等
·具有优良的电绝缘性能，具有低且几乎与频率无关的介电特性,耐高电压、高频损耗小、不吸潮、吸水率 <0,01%
***小的水蒸气渗透率（24 小时内约 0.18 mgr/cm2）、绝缘电阻大
·不易燃，自熄，阻燃测试符合DIN VDE 0482 第265-2-1部分/EN 50265-2-1/ IEC 60332-1
·不含有害物质，符合ROHS标准
应用范围·电子行业中，可用于温度补偿导线，耐低温导线，高温加热导线，耐老化电线以及阻燃电线
·家用电器行业中，可用于空调机，微波炉，电子消毒柜，电饭煲，电子热水瓶，电暖器，电烤箱，电砂锅，灯具灯饰等内部布线
·这种电缆主要用于安装在受高热效应影响的控制柜中以及砖厂、加热器、厨房设备和测量设备以及化学工业中。 这些电缆不易燃，耐酸、碱、溶剂、油和汽油.
技术参数：
芯数×截面(mm2) | 导体结构根数/线径（mm） | 绝缘 | 护套 | 20℃时导体直流电阻（Ω/km） | ||
厚度（mm） | 外径（mm） | 厚度（mm） | 外径（mm） | |||
1×0.12 | 7/0.15 | 0.20 | 0.85 | 0.20 | 1.70 | 150.00 |
1×0.2 | 7/0.20 | 0.20 | 1.00 | 0.20 | 1.90 | 83.50 |
1×0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 2.20 | 49.50 |
1×0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 2.40 | 36.00 |
1×0.75 | 19/0.23 | 0.25 | 1.70 | 0.25 | 2.70 | 22.70 |
1×1.0 | 19/0.26 | 0.25 | 1.80 | 0.25 | 2.80 | 19.00 |
2×0.035 | 7/0.08 | 0.20 | 0.65 | 0.20 | 2.20 | 525.00 |
3×0.05 | 7/0.10 | 0.20 | 0.70 | 0.25 | 2.40 | 330.00 |
3×0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 2.50 | 227.00 |
4×0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 2.80 | 227.00 |
6×0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 3.20 | 227.00 |
2×0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.70 | 150.00 |
3×0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.70 | 150.00 |
4×0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 3.00 | 150.00 |
5×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.30 | 150.00 |
6×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.60 | 150.00 |
7×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.60 | 150.00 |
8×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.90 | 150.00 |
10×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 4.50 | 150.00 |
12×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 4.60 | 150.00 |
19×0.12 | 7/0.15 | 0.20 | 0.85 | 0.35 | 5.50 | 150.00 |
2×0.2 | 7/0.20 | 0.20 | 1.00 | 0.25 | 2.90 | 83.50 |
3×0.2 | 7/0.20 | 0.20 | 1.00 | 0.25 | 3.00 | 83.50 |
4×0.2 | 7/0.20 | 0.20 | 1.00 | 0.30 | 3.50 | 83.50 |
5×0.2 | 7/0.20 | 0.20 | 1.00 | 0.30 | 3.80 | 83.50 |
6×0.2 | 7/0.20 | 0.20 | 1.00 | 0.30 | 4.20 | 83.50 |
7×0.2 | 7/0.20 | 0.20 | 1.00 | 0.30 | 4.20 | 83.50 |
8×0.2 | 7/0.20 | 0.20 | 1.00 | 0.35 | 4.50 | 83.50 |
10×0.2 | 7/0.20 | 0.20 | 1.00 | 0.35 | 5.20 | 83.50 |
12×0.2 | 7/0.20 | 0.20 | 1.00 | 0.35 | 5.40 | 83.50 |
19×0.2 | 7/020 | 0.20 | 1.00 | 0.40 | 6.40 | 83.50 |
2×0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 3.50 | 49.50 |
3×0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 3.60 | 49.50 |
4×0.35 | 19/0.16 | 0.25 | 1.30 | 0.30 | 4.25 | 49.50 |
5×0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 4.70 | 49.50 |
6×0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.00 | 49.50 |
7×0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.10 | 49.50 |
8×0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.50 | 49.50 |
10×0.35 | 19/0.16 | 0.25 | 1.30 | 0.40 | 6.50 | 49.50 |
12×0.35 | 19/0.16 | 0.25 | 1.30 | 0.40 | 6.70 | 49.50 |
19×0.35 | 19/0.16 | 0.25 | 1.30 | 0.50 | 8.00 | 49.50 |
2×0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 3.80 | 36.00 |
3×0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 3.90 | 36.00 |
4×0.5 | 19/0.18 | 0.25 | 1.40 | 0.30 | 4.60 | 36.00 |
5×0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.00 | 36.00 |
6×0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.40 | 36.00 |
7×0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.40 | 36.00 |
8×0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.90 | 36.00 |
10×0.5 | 19/0.18 | 0.25 | 1.40 | 0.40 | 7.00 | 36.00 |
12×0.5 | 19/0.18 | 0.25 | 1.40 | 0.40 | 7.20 | 36.00 |
19×0.5 | 19/0.18 | 0.25 | 1.40 | 0.50 | 8.50 | 36.00 |
20×0.6 | 19/0.20 | 0.25 | 1.50 | 0.50 | 9.50 | 36.00 |
2×0.75 | 19/0.23 | 0.25 | 1.70 | 0.30 | 4.60 | 22.70 |
3×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 4.80 | 22.70 |
4×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 5.50 | 22.70 |
5×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.00 | 22.70 |
6×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.40 | 22.70 |
7×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.40 | 22.70 |
8×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.90 | 22.70 |
10×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 8.20 | 22.70 |
12×0.75 | 19/0.23 | 0.25 | 1.70 | 0.50 | 8.50 | 22.70 |
19×0.75 | 19/0.23 | 0.25 | 1.70 | 0.60 | 10.20 | 22.70 |
2×1 | 19/0.26 | 0.25 | 1.80 | 0.30 | 4.70 | 19.00 |
3×1 | 19/0.26 | 0.25 | 1.80 | 0.35 | 4.80 | 19.00 |
4× | 19/0.26 | 0.25 | 1.80 | 0.40 | 5.60 | 19.00 |
5×1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.20 | 19.00 |
6x1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.80 | 19.00 |
7x1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.80 | 19.00 |
8×1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 7.30 | 19.00 |
10×1 | 19/0.26 | 0.25 | 1.80 | 0.50 | 8.80 | 19.00 |
12x1 | 19/0.26 | 0.25 | 1.80 | 0.50 | 9.00 | 19.00 |
19×1 | 19/0.26 | 0.25 | 1.80 | 0.60 | 10.80 | 19.00 |
2×1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 5.80 | 11.70 |
3×1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 6.00 | 11.70 |
4×1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 6.80 | 11.70 |
5×1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 7.50 | 11.70 |
6×1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 8.40 | 11.70 |
7×1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 8.40 | 11.70 |
8x1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 9.00 | 11.70 |
10×1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 10.50 | 11.70 |
12×1.5 | 19/0.32 | 0.30 | 2.25 | 0.60 | 11.20 | 11.70 |
19×1.5 | 19/0.32 | 0.30 | 2.25 | 0.70 | 13.20 | 11.70 |
2×2.5 | 19/0.41 | 0.40 | 2.80 | 0.40 | 7.00 | 11.70 |
3×2.5 | 19/0.41 | 0.40 | 2.80 | 0.40 | 7.20 | 6.86 |
4×2.5 | 19/0.41 | 0.40 | 2.80 | 0.40 | 8.20 | 6.86 |
5×2.5 | 19/0.41 | 0.40 | 2.80 | 0.50 | 9.20 | 6.86 |
6×2.5 | 19/0.41 | 0.40 | 2.80 | 0.50 | 10.00 | 6.86 |
7×2.5 | 19/0.41 | 0.40 | 2.80 | 0.50 | 10.00 | 6.86 |
8×2.5 | 19/0.41 | 0.40 | 2.80 | 0.60 | 11.00 | 6.86 |
10×2.5 | 19/0.41 | 0.40 | 2.80 | 0.70 | 13.20 | 6.86 |
