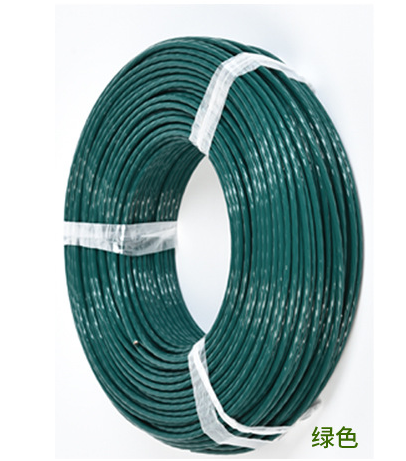

多芯高温电缆线AFPF
产品结构·多股镀锡铜、镀银铜绞合软导体
镀锡铜线性能参考GB/T4910-2009标准;镀银铜线性能参考JB/T3135-2011标准;导体的结构参考 GB/T 3956-2008 或客户的要求
·聚全氟乙丙烯FEP绝缘;可溶性聚四氟乙烯PFA绝缘
绝缘材料性能参考GJB773A-2000;成品电线电缆的外形尺寸按 GB/T2951-2008;成品电线电缆电性能参考 GB/T3048-2007
·镀锡或镀银屏蔽编织
·聚全氟乙丙烯FEP护套;可溶性聚四氟乙烯PFA护套
绝缘材料性能参考GJB773A-2000;成品电线电缆的外形尺寸按 GB/T2951-2008;成品电线电缆电性能参考 GB/T3048-2007
技术数据·温度范围:-65~+200℃;+250℃
·额定电压:U0/U 300V
·测试电压:1500V
·绝缘电阻:20℃时应不小于 1.0×103 MΩ·km
·耐辐射性:up to 1x106 cJ/kg (up to 1 Mrad)
产品特性 ·具有优良的耐腐蚀性能,抗油、强酸、抗强碱、强氧化剂、抗微生物、不允许任何真菌形成等
·具有优良的电绝缘性能,具有低且几乎与频率无关的介电特性,耐高电压、高频损耗小、不吸潮、吸水率 <0,01%
***小的水蒸气渗透率(24 小时内约 0.18 mgr/cm2)、绝缘电阻大
·不易燃,自熄,阻燃测试符合DIN VDE 0482 第265-2-1部分/EN 50265-2-1/ IEC 60332-1
·不含有害物质,
应用范围· 多芯高温电缆线AFPF可用于温度补偿导线,耐低温导线,高温加热导线,耐老化电线以及阻燃电线
·家用电器行业中,可用于空调机,微波炉,电子消毒柜,电饭煲,电子热水瓶,电暖器,电烤箱,电砂锅,灯具灯饰等内部布线
·这种电缆主要用于安装在受高热效应影响的控制柜中以及砖厂、加热器、厨房设备和测量设备以及化学工业中。 这些电缆不易燃,耐酸、碱、溶剂、油和汽油
技术参数
芯数×截面(mm2) | 导体结构根数/线径(mm) | 绝缘 | 护套 | 20℃时导体直流电阻(Ω/km) | 厚度(mm) | 外径(mm) | 厚度(mm) | 外径(mm) | 1×0.12 | 7/0.15 | 0.20 | 0.85 | 0.20 | 1.70 | 150.00 | 1×0.2 | 7/0.20 | 0.20 | 1.00 | 0.20 | 1.90 | 83.50 | 1×0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 2.20 | 49.50 | 1×0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 2.40 | 36.00 | 1×0.75 | 19/0.23 | 0.25 | 1.70 | 0.25 | 2.70 | 22.70 | 1×1.0 | 19/0.26 | 0.25 | 1.80 | 0.25 | 2.80 | 19.00 | 2×0.035 | 7/0.08 | 0.20 | 0.65 | 0.20 | 2.20 | 525.00 | 3×0.05 | 7/0.10 | 0.20 | 0.70 | 0.25 | 2.40 | 330.00 | 3×0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 2.50 | 227.00 | 4×0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 2.80 | 227.00 | 6×0.08 | 7/0.12 | 0.20 | 0.78 | 0.25 | 3.20 | 227.00 | 2×0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.70 | 150.00 | 3×0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 2.70 | 150.00 | 4×0.12 | 7/0.15 | 0.20 | 0.85 | 0.25 | 3.00 | 150.00 | 5×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.30 | 150.00 | 6×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.60 | 150.00 | 7×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.60 | 150.00 | 8×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 3.90 | 150.00 | 10×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 4.50 | 150.00 | 12×0.12 | 7/0.15 | 0.20 | 0.85 | 0.30 | 4.60 | 150.00 | 19×0.12 | 7/0.15 | 0.20 | 0.85 | 0.35 | 5.50 | 150.00 | 2×0.2 | 7/0.20 | 0.20 | 1.00 | 0.25 | 2.90 | 83.50 | 3×0.2 | 7/0.20 | 0.20 | 1.00 | 0.25 | 3.00 | 83.50 | 4×0.2 | 7/0.20 | 0.20 | 1.00 | 0.30 | 3.50 | 83.50 | 5×0.2 | 7/0.20 | 0.20 | 1.00 | 0.30 | 3.80 | 83.50 | 6×0.2 | 7/0.20 | 0.20 | 1.00 | 0.30 | 4.20 | 83.50 | 7×0.2 | 7/0.20 | 0.20 | 1.00 | 0.30 | 4.20 | 83.50 | 8×0.2 | 7/0.20 | 0.20 | 1.00 | 0.35 | 4.50 | 83.50 | 10×0.2 | 7/0.20 | 0.20 | 1.00 | 0.35 | 5.20 | 83.50 | 12×0.2 | 7/0.20 | 0.20 | 1.00 | 0.35 | 5.40 | 83.50 | 19×0.2 | 7/020 | 0.20 | 1.00 | 0.40 | 6.40 | 83.50 | 2×0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 3.50 | 49.50 | 3×0.35 | 19/0.16 | 0.25 | 1.30 | 0.25 | 3.60 | 49.50 | 4×0.35 | 19/0.16 | 0.25 | 1.30 | 0.30 | 4.25 | 49.50 | 5×0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 4.70 | 49.50 | 6×0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.00 | 49.50 | 7×0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.10 | 49.50 | 8×0.35 | 19/0.16 | 0.25 | 1.30 | 0.35 | 5.50 | 49.50 | 10×0.35 | 19/0.16 | 0.25 | 1.30 | 0.40 | 6.50 | 49.50 | 12×0.35 | 19/0.16 | 0.25 | 1.30 | 0.40 | 6.70 | 49.50 | 19×0.35 | 19/0.16 | 0.25 | 1.30 | 0.50 | 8.00 | 49.50 | 2×0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 3.80 | 36.00 | 3×0.5 | 19/0.18 | 0.25 | 1.40 | 0.25 | 3.90 | 36.00 | 4×0.5 | 19/0.18 | 0.25 | 1.40 | 0.30 | 4.60 | 36.00 | 5×0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.00 | 36.00 | 6×0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.40 | 36.00 | 7×0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.40 | 36.00 | 8×0.5 | 19/0.18 | 0.25 | 1.40 | 0.35 | 5.90 | 36.00 | 10×0.5 | 19/0.18 | 0.25 | 1.40 | 0.40 | 7.00 | 36.00 | 12×0.5 | 19/0.18 | 0.25 | 1.40 | 0.40 | 7.20 | 36.00 | 19×0.5 | 19/0.18 | 0.25 | 1.40 | 0.50 | 8.50 | 36.00 | 20×0.6 | 19/0.20 | 0.25 | 1.50 | 0.50 | 9.50 | 36.00 | 2×0.75 | 19/0.23 | 0.25 | 1.70 | 0.30 | 4.60 | 22.70 | 3×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 4.80 | 22.70 | 4×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 5.50 | 22.70 | 5×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.00 | 22.70 | 6×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.40 | 22.70 | 7×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.40 | 22.70 | 8×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 6.90 | 22.70 | 10×0.75 | 19/0.23 | 0.25 | 1.70 | 0.40 | 8.20 | 22.70 | 12×0.75 | 19/0.23 | 0.25 | 1.70 | 0.50 | 8.50 | 22.70 | 19×0.75 | 19/0.23 | 0.25 | 1.70 | 0.60 | 10.20 | 22.70 | 2×1 | 19/0.26 | 0.25 | 1.80 | 0.30 | 4.70 | 19.00 | 3×1 | 19/0.26 | 0.25 | 1.80 | 0.35 | 4.80 | 19.00 | 4× | 19/0.26 | 0.25 | 1.80 | 0.40 | 5.60 | 19.00 | 5×1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.20 | 19.00 | 6x1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.80 | 19.00 | 7x1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 6.80 | 19.00 | 8×1 | 19/0.26 | 0.25 | 1.80 | 0.40 | 7.30 | 19.00 | 10×1 | 19/0.26 | 0.25 | 1.80 | 0.50 | 8.80 | 19.00 | 12x1 | 19/0.26 | 0.25 | 1.80 | 0.50 | 9.00 | 19.00 | 19×1 | 19/0.26 | 0.25 | 1.80 | 0.60 | 10.80 | 19.00 | 2×1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 5.80 | 11.70 | 3×1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 6.00 | 11.70 | 4×1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 6.80 | 11.70 | 5×1.5 | 19/0.32 | 0.30 | 2.25 | 0.40 | 7.50 | 11.70 | 6×1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 8.40 | 11.70 | 7×1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 8.40 | 11.70 | 8x1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 9.00 | 11.70 | 10×1.5 | 19/0.32 | 0.30 | 2.25 | 0.50 | 10.50 | 11.70 | 12×1.5 | 19/0.32 | 0.30 | 2.25 | 0.60 | 11.20 | 11.70 | 19×1.5 | 19/0.32 | 0.30 | 2.25 | 0.70 | 13.20 | 11.70 | 2×2.5 | 19/0.41 | 0.40 | 2.80 | 0.40 | 7.00 | 11.70 | 3×2.5 | 19/0.41 | 0.40 | 2.80 | 0.40 | 7.20 | 6.86 | 4×2.5 | 19/0.41 | 0.40 | 2.80 | 0.40 | 8.20 | 6.86 | 5×2.5 | 19/0.41 | 0.40 | 2.80 | 0.50 | 9.20 | 6.86 | 6×2.5 | 19/0.41 | 0.40 | 2.80 | 0.50 | 10.00 | 6.86 | 7×2.5 | 19/0.41 | 0.40 | 2.80 | 0.50 | 10.00 | 6.86 | 8×2.5 | 19/0.41 | 0.40 | 2.80 | 0.60 | 11.00 | 6.86 | 10×2.5 | 19/0.41 | 0.40 | 2.80 | 0.70 | 13.20 | 6.86 |
| | |
| |
