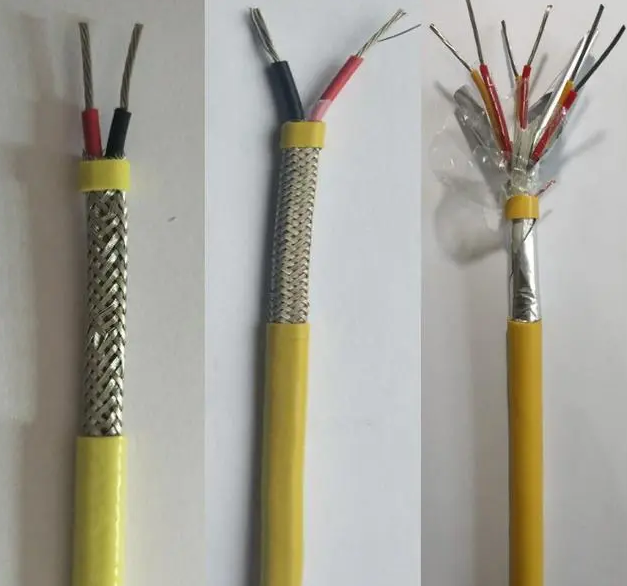

耐高温补偿电缆KX-HA-FPFP 2*2*0.5
耐高温补偿电缆KX-HA-FPFP 2*2*0.5执行标准：耐高温补偿电缆KX-HA-FPFP 2*2*0.5执行GB/T4989-94及JB/T7495-94
一、型号说明：
1、其它型号补偿导线如：KC、JX、SC、EX、NC、TX等，只需改写型号的*项，如：EX-G-VV、TX-H-FVP等；
2、需导体为多股软芯时，应在原型号后加“R"表示，如：TX-G-VVPR；
3、还可根据需要提供聚乙烯（Y）绝缘、交联聚乙烯（YJ）绝缘补偿电缆。
4、补偿电缆屏蔽层也可采用金属带绕包形式，如：复合铝带（P3）、复合铜带（P2）；
5、需阻燃型补偿电缆，应在原型号前加“ZR-"。
6、需铠装型补偿电缆，应在原型号后加“-22"表示钢带铠装；加“-32"表示钢丝铠装。
二、产品资料：
全称：F46绝缘和护套一般用精密级K分度热电偶用补偿导线
导体材质: 正极为镍铬----负极为镍硅 热电偶分度号K型
绝缘材料：氟塑料绝缘 颜色：正极为红色 负极为黑色
护套材料：氟塑料护套 颜色：灰色 温度：-20--70
可根据需要提供聚乙烯（Y）绝缘、 交联聚乙烯（YJ）绝缘补偿电缆。
绝缘电阻: 25MΩ.km
电压试验：1000 V/1min
阻燃性能：符合GB/T18380-2001阻燃标准中A、 B、 C类规定
热电动势及允差：精密级 8137 ±60（±1.5℃）
三、规格参数
|
规格 |
A类导体 |
R类导体 |
20℃时往复电阻值 ≤Ω/m |
|
2×0.5 mm² |
1/0.80 |
7/0.30 |
2.20 |
|
2×1.0 mm² |
1/1.13 |
7/0.43 |
1.10 |
|
2×1.5 mm² |
1/1.37 |
7/0.52 |
0.73 |
|
2×2.5 mm² |
1/1.76 |
19/0.41 |
0.44 |
四、导体参数：
|
品型号 |
补偿导线及电缆线芯 |
补偿导线绝缘层着色 |
配用热电偶分度号 |
||
|
正极 |
负极 |
正极 |
负极 |
||
|
SC or RC |
铜 |
铜镍0.6 |
红 |
绿 |
S（铂铑10-铂）或 R（铂铑13-铂） |
|
KCA |
铁 |
铜镍22 |
红 |
蓝 |
K（镍铬-镍硅） |
|
KCB |
铜 |
铜镍40 |
红 |
蓝 |
|
|
KX |
镍铬10 |
镍硅3 |
红 |
黑 |
|
|
EX |
镍铬10 |
铜镍45 |
红 |
棕 |
E（镍铬-铜镍） |
|
JX |
铁 |
铜镍45 |
红 |
紫 |
J（铁-铜镍） |
|
TX |
铜 |
铜镍45 |
红 |
白 |
T（铜-铜镍） |
|
NC |
铁 |
铜镍18 |
红 |
灰 |
N（镍铬硅-镍硅） |
五、热电特性及允差
|
型号 |
使用分类 |
导线温度范围℃ |
热电动势及允差μV |
热电偶测量端 温度℃ |
20℃时往复电阻值 ≤Ω/m |
|||||
|
热电势 |
精密度 |
普通级 |
0.5mm2 |
1.0 mm2 |
1.5 mm2 |
|||||
|
SC&RC |
G |
0~100 |
646 |
±30（±2.5℃） |
±60（±5.0℃） |
1000 |
0.10 |
0.05 |
0.03 |
0.02 |
|
H |
0~200 |
1440 |
/ |
±60（±5.0℃） |
||||||
|
KCA |
G |
0~100 |
4095 |
±60（±1.5℃） |
±100（±2.5℃） |
1.40 |
0.70 |
0.47 |
0.28 |
|
|
H |
0~200 |
8137 |
900 |
|||||||
|
KCB |
G |
0~100 |
4095 |
1.04 |
0.52 |
0.35 |
0.21 |
|||
|
KX |
G |
-20~100 |
4095 |
2.20 |
1.10 |
0.73 |
0.44 |
|||
|
H |
-25~200 |
8137 |
||||||||
|
EX |
G |
-20~100 |
6137 |
±120（±1.5℃） |
±200（±2.5℃） |
500 |
2.50 |
1.25 |
0.83 |
0.50 |
|
H |
-25~200 |
13419 |
||||||||
|
JX |
G |
-20~100 |
5268 |
±85（±1.5℃） |
±140（±2.5℃） |
1.30 |
0.65 |
0.43 |
0.26 |
|
|
H |
-25~200 |
10777 |
||||||||
|
TX |
G |
-20~100 |
4277 |
±30（±0.5℃） |
±60（±1.0℃） |
300 |
1.04 |
0.52 |
0.35 |
0.21 |
|
H |
-25~200 |
9285 |
±48（±0.8℃） |
±90（±1.5℃） |
||||||
|
NC |
G |
0~100 |
2774 |
±60（±1.5℃） |
±100（±2.5℃） |
900 |
1.50 |
0.75 |
0.50 |
0.30 |
|
H |
0~200 |
5912 |
||||||||
|
NX |
G |
-20~100 |
2774 |
2.86 |
1.43 |
0.95 |
0.57 |
|||
|
H |
-25~200 |
5912 |
||||||||
