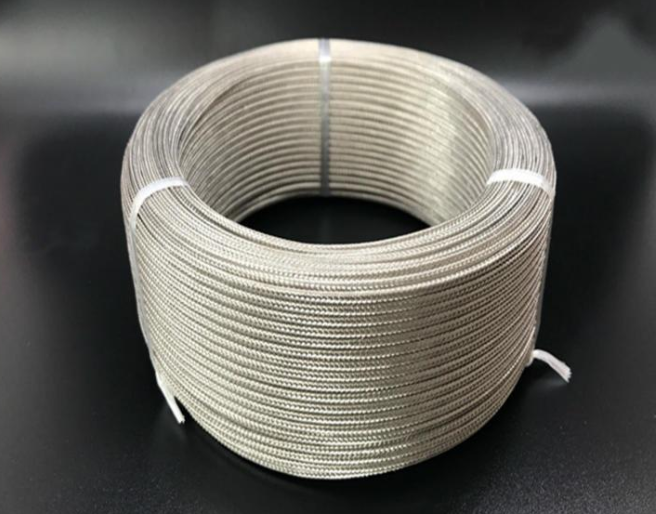

                                      RC-HF4B-2X1.0mm²高温玻纤补偿导线

【简单介绍】

导体材质为:铜+铜
测量温度为:0-1300℃
绝缘护套材质为: 聚四氟乙烯+玻纤编织
耐环境温度:0-400℃
注:耐火、耐高温性能好,玻纤高温补偿导线

【详细说明】

一:产品特点及用途    护套补偿导线



补偿导线和补偿线缆是在一定温度范围内(包括常温)具有与所匹配的热电偶的热电动势相同的一对或多对带有绝缘层的导线或电缆,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差,补偿导线与补偿电缆分为延长和补偿型两种。
使用特性:工作温度耐热用:***高180℃、200℃和260℃三种。一般用:***高70℃、90℃和105℃三种

电缆长期允许的环境***高工作温度:聚氯乙烯护套为:70℃、90℃和105℃。
硅橡胶护套不超过:180℃。 氟塑料护套不超过200℃。 PFA护套不超过260℃。

玻纤高温补偿导线热电偶用补偿导线详细资料:

全称:聚四氟绝缘、 玻璃丝编织护套耐热用精密级K分度热电偶用高温补偿导线

导体材质: 正极为----负极为   热电偶分度号K型

绝缘材料:氟塑料绝缘  颜色:正极为红色  负极为绿

屏蔽材料:-

护套材料:玻璃丝编织

可根据需要提供聚乙烯(Y)绝缘、 交联聚乙烯(YJ)绝缘补偿电缆。

绝缘电阻: 100MΩ.km

电压试验:1000 V/1min

阻燃性能:符合GB/T18380-2001阻燃标准中A、 B、 C类规定

热电动势及允差:精密级 8137 ±60(±1.5℃)

规格A类导体R类导体20℃时往复电阻值 ≤Ω/m2×0.5 mm²1/0.807/0.302.202×1.0 mm²1/1.137/0.431.102×1.5 mm²1/1.377/0.520.732×2.5 mm²1/1.7619/0.410.44



导体为多股软芯时, 应在原型号后加“R”阻燃型补偿电缆, 应在原型号前加“ZR-

在旧标准GB4989-85中, 普通级用B表示, 精密级用A表示



铠装型补偿电缆, 应在原型号后加“-22”表示钢带铠装; 加“-32”表示钢丝铠装。



型号、名称及配用热电偶:

型号

名称

配用热电偶

热电偶分度号

产品用型号含义

SC或RC

-铜镍0.6补偿型导线

铂铑10-铂热电偶

铂铑13-铂热电偶

S或R

S-表示热电特性允差为精密级补偿导线;P-表示有屏蔽层的补偿导线;G-表示一般用补偿导线;V-聚材料(PVC);H-表示耐热用补偿导线;F-聚四氟乙烯材料;R-表示多股补偿导线;B-无碱玻璃丝材料

KCA

KCB

KX

-铜镍22补偿型导线

-铜镍40补偿型导线

镍铬10-镍硅3延长型导线

镍铬-镍硅热电偶

K

NC

NX

-铜镍18补偿型导线

镍铬14-镍硅延长型导线

镍铬硅-镍硅热电偶

N

EX

镍铬10-铜镍45延长型导线

镍铬-铜镍热电偶

E

JX

-铜镍45延长型导线

-铜镍热电偶

J

TX

-铜镍45延长型导线

-康铜热电偶

T

 产品规格:

线芯型式

线芯标称截面(mm2)

线芯股数

合金丝单线直径(mm)

单股线芯

0.2

0.5

1.0

1.5

2.5

1

1

1

1

1

0.52

0.80

1.13

1.37

1.76

多股线芯

(软线)

0.2

0.5

1.0

1.5

2.5

7

7

7

7

19

0.20

0.30

0.43

0.52

0.41

  产品结构尺寸:

使用分类

线芯标称截面

mm2)

绝缘层标称厚度(mm)

护套标称厚度

mm)

补偿导线***大外径(mm)

单股线芯

多股软线芯

一般用

0.2

0.5

1.0

1.5

2.5

0.4

0.3

0.7

0.7

0.7

0.7

0.8

1.0

1.0

1.0

3.0×4.6

3.7×6.4

5.0×7.7

5.2×8.3

5.7×9.3

3.1×4.8

3.9×6.6

5.1×8.0

5.5×8.7

5.9×9.8

耐热用

0.2

0.5

1.0

1.5

2.5

0.4

0.4

0.4

0.4

0.4

0.3

0.3

0.3

0.3

0.3

2.3×4.0

2.6×4.6

3.0×5.3

3.2×5.8

3.6×6.7

2.4×4.2

2.8×4.8

3.1×5.6

3.4×6.2

4.0×7.3

   20℃时往复电阻值:

补偿导线型号

线芯标称截面(mm2)

0.2

0.5

1.0

1.5

2.5

SC或RC

KCA

KCB

KX

EX

JX

TX

NC

NX

0.25

3.50

2.60

5.50

6.25

3.25

2.60

3.75

7.15

0.10

1.40

1.04

2.20

2.50

1.30

1.04

1.50

2.86

0.05

0.70

0.52

1.10

1.25

0.65

0.52

0.75

1.43

0.03

0.47

0.35

0.73

0.73

0.43

0.35

0.50

0.95

0.02

0.28

0.21

0.44

0.50

0.26

0.21

0.30

0.57
