同轴射频电缆3C-2V
执行标准：同轴射频电缆同轴射频电缆3C-2V执行GB/T14864-1993

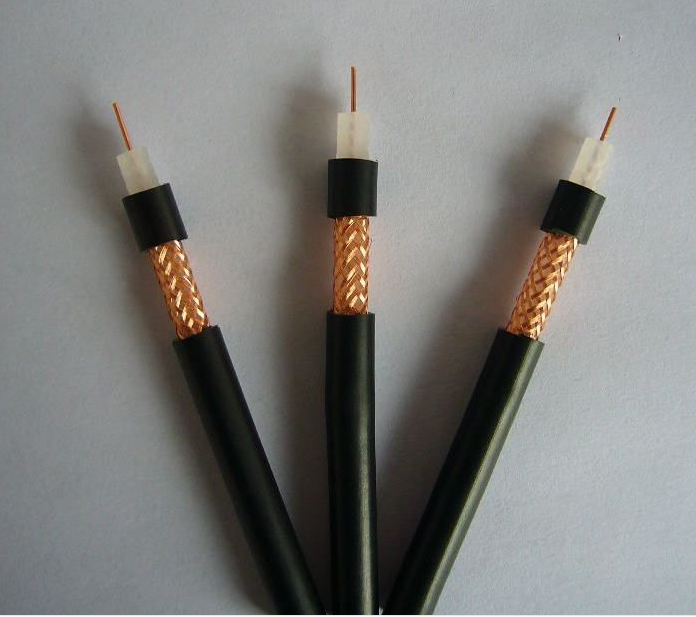

构造:1、导体使用多股裸铜或镀锡铜丝；
2、透明或发泡或气也型PE绝缘；
3、依客户要求得加上铝箔；
4、依客户要求单层或双层、铜丝或镀锡铜丝，编织隔离，95%屏蔽率；
5、PVC或非移动PVC外被。
用途:同轴射频电缆3C-2V用于公共天线、视频射频、闭路电视监控系统、传导系统及单向控制系统或是高频率机器之接线或内部配线等。
|
型号规格 |
内导体结构No/mm |
绝缘介质mm |
外导体（编织屏蔽） |
护套 mm |
绝缘电阻MΩ.km不小于 |
特性阻抗 Ω |
衰常熟20℃ |
|
|||||||
|
厚度 |
外径 |
规格（No） |
编织角不大于 |
厚度 |
外径 |
|
|
频率MHZ |
衰减dB/m 不大于 |
||||||
|
SYV-75-2 （2.5C-2V） |
7×0.15 |
0.7 |
2.0 |
64网 |
45度 |
0.60 |
4.0±0.2 |
5000 |
75±3 |
200 |
0.32 |
||||
|
SYV-75-2 （2.5C-2V） |
1×0.40 |
0.7 |
2.0 |
64网 |
<45度 |
0.60 |
4.0±0.2 |
5000 |
75±3 |
200 |
0.32 |
||||
|
SYV-75-3-41 （3C-2V） |
7×0.15 |
1.05 |
3.0 |
96网 |
<45度 |
0.66 |
5.0±0.25 |
5000 |
75±3 |
200 |
0.28 |
||||
|
SYV-75-3 （3C-2V） |
1×0.5 |
1.05 |
3.0 |
96网 |
<45度 |
0.66 |
5.0±0.25 |
5000 |
75±3 |
200 |
0.28 |
||||
|
SYV-75-4-1 （RG-59） |
7×0.21 |
1.25 |
3.70 |
96网 |
<45度 |
0.80 |
6.0±0.2 |
5000 |
75±3 |
200 |
0.22 |
||||
