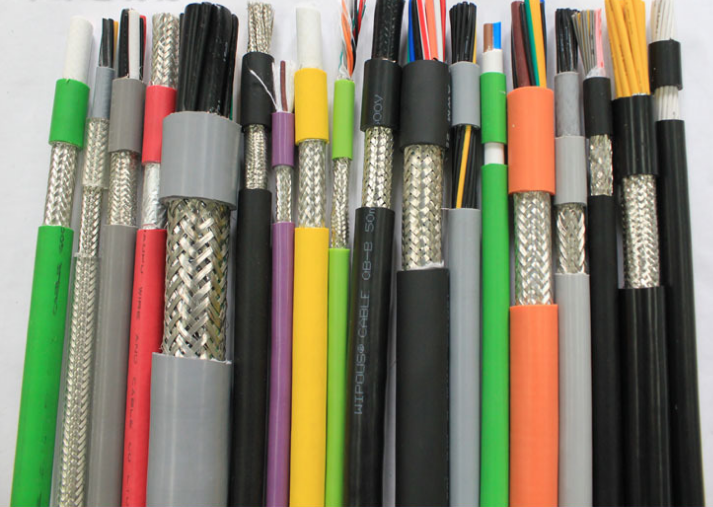

                                                           柔性双绞屏蔽电缆PUR-TP

柔性双绞屏蔽电缆柔性双绞屏蔽电缆应用于中等机械应力场合,为数据传输,测量以及控制应用提供解决方案。产品广泛应用于工业自动化,机电成套设备,机床等机械设备,双绞线可以降低电缆的内部电磁干扰,镀锡铜编织屏蔽具有较强的抗外界电磁干扰能力,保证数据及信号的稳定传输。

产品结构

参考标准:VDE 0812

导    体:多股精细束绞裸铜丝,符合IEC 60228,五类导体

绝缘材料:高强度HDPE

芯线绞合:分组对绞;对绞结构可使电路去耦(串音效果)

填充(可选):棉纱填充

屏蔽:镀锡铜丝编织,编织密度≥80%

护套材料:高强度PUR

护套颜色:RAL7001灰色以及其他颜色



芯线颜色:

   JZ黑色芯线,连续白色数字编号,带黄绿地线(在外层)

   JB:彩色线芯,带黄绿地线

   OZ:黑色线芯,用白色油墨数字或激光打印数字顺序编号,不带黄绿地线

   OB:彩色线芯,不带黄绿地线

技术参数

额定电压:300/300V

测试电压:2000V

额定温度:-20℃~+70℃

***小弯曲半径:

    移动安装:当行程<10米时,弯曲半径为12 X D(电缆外径)

                     当行程≥10米时,弯曲半径为15 X D(电缆外径)

移动特性:敷设行程:80米,加速度50米/秒2,移动速度≤5米/秒

弯曲寿命:30次/分钟,>600万次

工作温度:

      固定安装 - 40 ~ +80℃

      移动安装 - 30 ~ +70℃

外护套抗油性:符合IEC60811-2-1

环保要求:符合RoHS REACH

阻燃特性:符合IEC60332-1-2

产品特性

       电缆外径小,节省安装空间

       机械性能良好

       良好的内部和外部抗电磁干扰性能

  •  适合柔性应用

  •  特殊的结构设计及材料,加强了其耐磨耐弯曲性

  •  具有一定的耐油性 符合 DIN EN 50290-2-22
