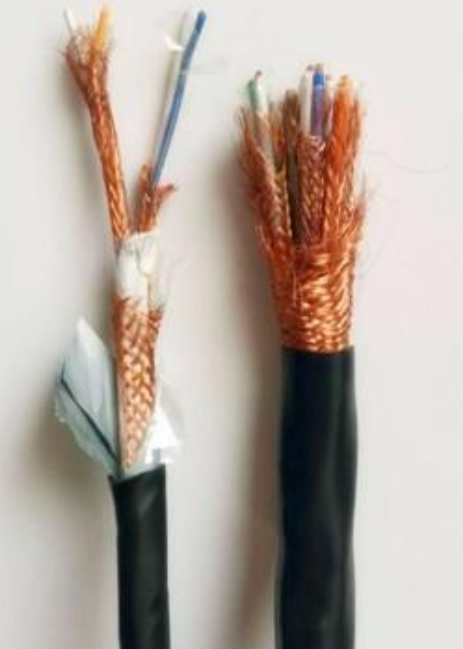

耐高温计算机电缆DJFPF-2*2*1.5
耐高温计算机电缆DJFPF-2*2*1.5执行标准:执行：JB/T13486-2018标准
成品电缆的阻燃性能符合GB12666-90的规定。
用途:耐高温计算机电缆DJFPF-2*2*1.5适用石油、化工、发电、冶金等工矿企业、在耐高温、低温和酸、碱、油、水及腐蚀气体的恶劣环境中作电器仪表和自动化控制系统的信号传输线。
额定电压:U0/U:300/500V及以下.
Z低环境温度：固定敷设-60℃，非固定敷设-20℃；
Z小弯曲半径：非铠装电缆应不小于电缆外径的10倍；
铠装电缆应不小于电缆外径的12倍。
型号及名称:
|
序号 |
型号 |
名称 |
|
1 |
DJFFP |
F46氟塑料绝缘和护套铜丝编织总屏蔽耐高温防腐计算机电缆 |
|
2 |
DJFFP22 |
F46氟塑料绝缘和护套钢带铠装铜丝编织总屏蔽耐高温防腐计算机电缆 |
|
3 |
DJFFP32 |
F46氟塑料绝缘和护套细钢丝铠装铜丝编织总屏蔽耐高温防腐计算机电缆 |
|
4 |
DJFFRP |
F46氟塑料绝缘和护套软芯铜丝编织总屏蔽耐高温防腐计算机电缆 |
|
5 |
DJFFRP22 |
F46氟塑料绝缘和护套钢带铠装软芯铜丝编织总屏蔽耐高温防腐计算机电缆 |
|
6 |
DJFFRP32 |
F46氟塑料绝缘和护套细钢丝铠装软芯耐高温铜丝编织总屏蔽防腐计算机电缆 |
|
7 |
DJFPFP |
F46氟塑料绝缘和护套细钢丝铠装铜丝编织分屏蔽和总屏蔽耐高温防腐计算机电缆 |
|
8 |
DJFPFP22 |
F46氟塑料绝缘和护套钢带铠装软芯铜丝编织分屏蔽和总屏蔽耐高温防腐计算机电缆 |
|
9 |
DJFPFRP |
F46氟塑料绝缘和护套细钢丝铠装铜丝编织分屏蔽和总屏蔽软芯耐高温防腐控制电缆 |
|
10 |
DJFPFRP22 |
F46氟塑料绝缘和护套钢带铠装软芯铜丝编织总屏蔽软芯耐高温防腐计算机电缆 |
|
11 |
DJFPF |
F46氟塑料绝缘和护套细钢丝铠装铜丝编织分屏蔽耐高温防腐计算机电缆 |
|
12 |
DJFPF22 |
F46氟塑料绝缘和护套钢带铠装软芯铜丝编织分屏蔽耐高温防腐计算机电缆 |
|
13 |
DJFVP |
F46氟塑料绝缘105℃阻燃聚氯乙烯护套铜丝编织总屏蔽耐高温防腐计算机电缆 |
|
14 |
DJFVP22 |
F46氟塑料绝缘105℃阻燃聚氯乙烯护套铜丝编织总屏蔽铠装耐高温防腐计算机电缆 |
|
15 |
DJFVP32 |
F46氟塑料绝缘105℃阻燃聚氯乙烯护套铜丝编织总屏蔽细钢丝铠装耐高温防腐计算机电缆 |
|
16 |
DJFPVP |
F46氟塑料绝缘105℃阻燃聚氯乙烯护套铜丝编织分屏蔽和总屏蔽耐高温防腐计算机电缆 |
|
17 |
DJFPVP22 |
F46氟塑料绝缘105℃阻燃聚氯乙烯护套铜丝编织分屏蔽和总屏蔽铠装耐高温防腐计算机电缆 |
|
18 |
DJFPVP32 |
氟塑料绝缘105℃聚氯乙烯护套铜丝编织分屏蔽和总屏蔽细钢丝铠装耐高温防腐计算机电缆 |
|
19 |
DJFPV |
F46氟塑料绝缘105℃阻燃聚氯乙烯护套铜丝编织分屏蔽耐高温防腐计算机电缆 |
|
20 |
DJFPV22 |
F46氟塑料绝缘105℃阻燃聚氯乙烯护套铜丝编织分屏蔽铠装耐高温防腐计算机电缆 |
|
21 |
DJFPV32 |
氟塑料绝缘105℃聚氯乙烯护套铜丝编织分屏蔽细钢丝铠装耐高温防腐计算机电缆 |
主要技术指标：
|
项目 |
技术指标 |
|||||||||||||||
|
导体 |
截面（mm2） |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4.0 |
6.0 |
||||||||
|
导体 |
不镀锡 |
镀锡 |
不镀锡 |
镀锡 |
不镀锡 |
镀锡 |
不镀锡 |
镀锡 |
不镀锡 |
镀锡 |
不镀锡 |
镀锡 |
不镀锡 |
镀锡 |
||
|
导体种类 |
AB类 |
36.0 |
36.7 |
24.5 |
24.8 |
18.1 |
18.2 |
12.1 |
12.2 |
7.41 |
7.56 |
4.61 |
4.70 |
3.08 |
3.11 |
|
|
R类 |
39.0 |
40.1 |
26.0 |
26.7 |
19.5 |
20.0 |
13.3 |
13.7 |
7.98 |
8.21 |
4.95 |
5.09 |
3.30 |
3.39 |
||
|
试验电压 |
2500V/1min |
|||||||||||||||
|
绝缘电阻 |
20℃R≥500MΩ.km |
|||||||||||||||
|
阻燃性 |
高于C级 |
|||||||||||||||
注:阻燃电缆在原型号前加“ZR”，耐火电缆在原型号前加“NH”。
代号名称和含义：
|
项目 |
代号 |
说明 |
|
系列代号 |
DJ |
计算机电缆 |
|
导体镀层 |
Y |
镀银 |
|
绝缘材料 |
F |
FEPZ高工作温度200℃ |
|
屏蔽材料 |
P1 |
镀锡铜丝编织 |
|
护套材料 |
F |
FEPZ高工作温度200℃ |
|
铠装材料 |
22 |
钢带铠装 |
|
规格 |
- |
芯数×导体截面（N×S） |
|
导体种类 |
A |
单股导体 |
