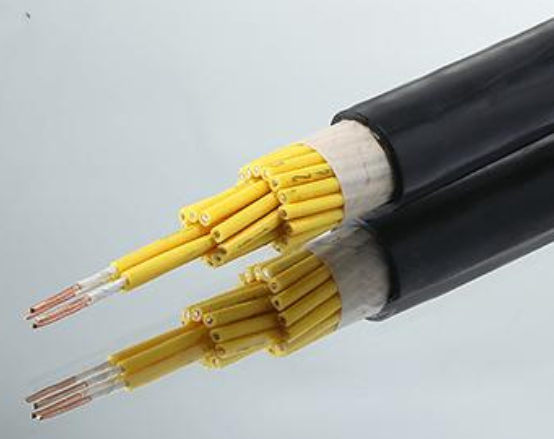

                                                                                                                         耐火控制电缆ZAN-KFF-10*1.5

一、产品特点及用途:
耐火控制电缆ZAN-KFF-10*1.5具有较高的耐火能力,经受火焰直接燃烧情况下,在一定的时间内不发生短路和断路故障,因此,在火灾发生时,有利于灭火及减少损失。适用于各种火灾危险性较大,消防安全重要性较高的场所,电气装置及控制系统。

二、产品执行标准:耐火控制电缆ZAN-KFF-10*1.5执行企业标准.耐火特性试验执行GB/T19666-2005及IEC60331标准,阻燃特性试验执行GB/T19666-2005标准

三、耐火控制电缆ZAN-KFF-10*1.5使用特性:
1.交流额定电压:U0/U 450/750V。
2.电缆***高长期工作温度:
阻燃聚氯乙烯绝缘及护套:70℃和105℃两种;交联聚乙烯绝缘:90℃;
氟塑料绝缘和护套:200℃和260℃两种;氟塑料绝缘和105℃阻燃聚氯乙烯护套:105℃;
   无卤低烟阻燃聚烯烃绝缘和护套:70℃;无卤低烟阻燃聚烯烃绝缘和护套:90℃和125℃两种。
3.***低环境温度:
   阻燃聚氯乙烯等绝缘和护套:固定敷设 -40℃;非固定敷设 -15℃
   氟塑料绝缘和护套:固定敷设 -60℃;非固定敷设 -20℃。
4.电缆安装敷设温度应不低于0℃
5.耐火特性:符合IEC60331规定              符合GB/T 19666-2005规定
             火焰温度 750℃              火焰温度 750℃
             燃烧时间 3h                 燃烧时间 90min
             冷却时间 12h                附加电压 额定电压
             附加电压 额定电压           附加电流 2A
             附加电流 3A
6.敷设推荐的允许弯曲半径:非铠装、联锁或编织铠装电缆应不小于电缆外径的6倍
                           铜带屏蔽或钢丝钢带缠绕铠装电缆应不小于电缆外径的12倍
                           氟塑料绝缘和护套材料电缆应不小于电缆外径的8倍

四、主要技术指标

性能项目
单位
技术指标
20℃时导体直流电阻         ≤
Ω/km
标称截面 mm2
0.5
0.75
1.0
1.5
2.5
A类导体
36.0
24.5
18.1
12.1
7.41
R类导体
39.0
26.0
19.5
13.3
7.98
试验电压
kV
3.0               5min
绝缘电阻                     ≥
MΩ.km
1000
耐火特性

GB/T 19666-2005 A或B类
阻燃特性

A或B类(按GB/T 19666-2005成束电缆燃烧试验)

五、基本型号及名称:
型号
产品名称
ZAN-KFF
铜芯氟塑料绝缘和护套耐火控制电缆
ZAN-KFFR
铜芯氟塑料绝缘和护套耐火控制软电缆
ZAN-KFFP
铜芯氟塑料绝缘和护套镀锡铜线编织屏蔽耐火控制电缆
ZAN-KFFRP
铜芯氟塑料绝缘和护套镀锡铜线编织屏蔽耐火控制软电缆
ZAN-KFFP2
铜芯氟塑料绝缘和护套铜带绕包屏蔽耐火控制电缆
ZAN-KFFRP2
铜芯氟塑料绝缘和护套铜带绕包屏蔽耐火控制软电缆
ZAN-KFV
铜芯氟塑料绝缘阻燃聚氯乙烯护套A类耐火控制电缆
ZAN-KFVR
铜芯氟塑料绝缘阻燃聚氯乙烯护套A类耐火控制软电缆
ZAN-KFVP
铜芯氟塑料绝缘阻燃聚氯乙烯护套铜线或镀锡铜线编织屏蔽A类耐火控制电缆
ZAN-KFVRP
铜芯氟塑料绝缘阻燃聚氯乙烯护套铜线或镀锡铜线编织屏蔽A类耐火控制软电缆
ZAN-KFVP2
铜芯氟塑料绝缘阻燃聚氯乙烯护套铜带绕包屏蔽A类耐火控制电缆
ZAN-KFVRP2
铜芯氟塑料绝缘阻燃聚氯乙烯护套铜带绕包屏蔽A类耐火控制软电缆
