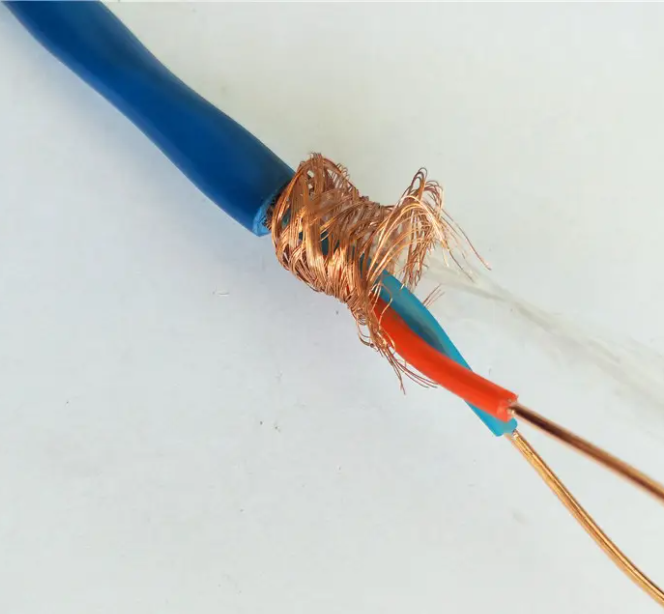

本安电缆IA-K2YV-2*0.5广泛应用于化学医药、钢铁、电力、轻工等行业自动仪器、仪表监测回路、计算机控制系统、集散性控制系统、远动遥控系统,具有良好的抗外干扰能力,抗静电感应能力与抗辐射磁场干扰能力。
导线线芯长期允许工作温度不超过70℃,允许弯曲半径不小于电缆外径的10倍。
电缆线芯之间,线芯与屏蔽之间能承受交流50HZ1000V电压试验5min。
电缆任一绝缘线芯在IKHz时的工作电容不大于200nF/KM。
电缆任一绝缘线芯的电感与电阻之比均不大于50uH/Ω。
辐射电磁场在频率20-200MHz的范围内,场强为120dB(7mv)的电磁场中,电缆线芯内感应强度小于50dB。
电缆抗外磁场能力:
在频率为50Hz,强度为400A/m的外界磁场下,当电缆的一端输入频率为1KHz,电流强度在0-100mA变化时,电缆的另一端输入信号变化值不超过±50uA。
本安信号控制电缆
型 号 |
名 称 |
使用条件 |
IA-K2YV |
本安型PE绝缘阻燃PVC护套,二芯对绞屏蔽控制信号电缆 |
1固定敷设在室内、电缆沟或管道中; 2应与非本安电缆分开敷设或进行有效的隔离. |
IA-K3YVR |
本安型PE绝缘阻燃PVC护套,二芯对绞屏蔽控制信号软电缆 |
|
IA-K3YV |
本安型PE绝缘阻燃PVC护套,三芯对绞屏蔽控制信号电缆 |
|
IA-K3YVR |
本安型PE绝缘阻燃PVC护套,三芯对绞屏蔽控制信号软电缆 |
注:① 根据用户要求可提供耐火型、低烟低卤型、低烟无卤型本安信号控制电缆。订货时需注明即可。
② 本安信号控制电缆的屏蔽型式为:铝塑复合膜屏蔽和镀锡丝屏蔽。如用其他屏蔽材料,订货时需注明。
③ 本安信号控制电缆的规格:二线组销售范围1~24对,三线组销售范围1~19对,只推荐表3中的导体截面。
表3
导体标称截面 mm2 |
导体结构(根数/单丝直径 mm) |
||
A |
B |
R |
|
0.5 |
1/0.8 |
7/0.30 |
16/0.2 |
0.75 |
1/0.97 |
7/0.37 |
24/0.2 |
1.0 |
1/1.13 |
7/0.43 |
32/0.2 |
1.5 |
1/1.37 |
7/0.52 |
30/0.25 |
2.5 |
1/1.76 |
7/0.68 |
49/0.25 |
注: 导体直流电阻符合GB9330-88标准要求。
4、产品规格尺寸:根据用户的要求,可另行提供。
