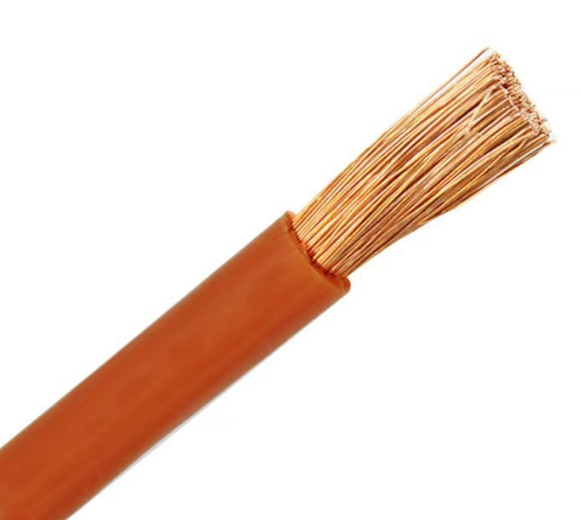

用途：电机引接线JV-1*50mm2适用于*地与电机绕组连接并引出机壳或绕组与电机上的接线柱连接用电缆。电缆长期工作温度zui高为70℃，敷设时zui大弯曲半径大于电缆外径的 4倍。
一、销售执行标准:电机引接线JV-1*50mm2 执行JB6213.2—1992
二、使用条件
1、连续运行导体zui高温度为70℃
2、敷设时的允许弯曲半径应不小于电缆（电线）外径的4倍
三、型号及名称
|
型 号 |
名 称 |
|
JV |
铜芯聚氯乙烯绝缘电机绕组引接电缆（电线） |
|
JF |
铜芯丁晴聚氯乙烯复合物绝缘电机绕组引接电电缆（电线） |
|
JXN |
铜芯橡皮绝缘丁晴橡皮护套电机绕组引接电缆（电线） |
|
JXF |
铜芯橡皮绝缘氯丁护套电机绕组引接电缆（电线） |
(J-电机绕组引线软电线电缆,V-聚氯乙烯绝缘,F-丁晴聚氯乙烯,X-橡皮绝缘,N-丁晴橡皮,F-氯丁护套)
四、电缆(电线)的规格范围
|
型 号 |
额定电压（V） |
芯 数 |
标称截面（mm2） |
|
JV、JF |
500 |
1 |
0.3～50 |
|
JXN、JXF |
500 |
0.5～120 |
|
|
1000 |
0.5～120 |
||
|
3000 |
2.5～120 |
||
|
6000 |
2.5～240 |
五、电线电缆的参考外径
|
标称截面 |
JV、JF |
JXN、JXF |
标称截面 |
JV、JF |
JXN、JXF |
||||||
|
平均外径上限（mm） |
平均外径上限（mm） |
||||||||||
|
500V |
500V |
1000V |
3000V |
6000V |
500 |
500 |
1000 |
3000 |
6000 |
||
|
0.3 |
2.4 |
— |
— |
— |
— |
16 |
9.0 |
11.2 |
12.0 |
15.2 |
18.0 |
|
0.4 |
2.5 |
— |
— |
— |
— |
25 |
11.5 |
13.7 |
14.6 |
17.8 |
20.6 |
|
0.5 |
2.6 |
4.3 |
5.1 |
— |
— |
35 |
12.7 |
14.9 |
15.7 |
18.9 |
21.7 |
|
0.75 |
2.8 |
4.5 |
5.4 |
— |
— |
50 |
14.7 |
17.1 |
17.9 |
18.9 |
23.3 |
|
1.0 |
3.0 |
4.7 |
5.5 |
— |
— |
70 |
19.6 |
20.5 |
24.0 |
27.0 |
|
|
1.5 |
3.3 |
5.0 |
5.9 |
— |
— |
95 |
— |
21.9 |
22.8 |
26.5 |
28.9 |
|
2.5 |
3.9 |
6.2 |
7.1 |
10.3 |
13.5 |
120 |
— |
24.6 |
25.0 |
28.6 |
30.8 |
|
4 |
4.7 |
6.8 |
7.7 |
11.0 |
14.2 |
150 |
— |
— |
— |
— |
31.5 |
|
6 |
6.2 |
7.5 |
8.4 |
12.0 |
15.2 |
185 |
— |
— |
— |
— |
33.5 |
|
10 |
7.8 |
10.0 |
10.9 |
14.0 |
16.8 |
240 |
— |
— |
— |
— |
36.5 |
六、交货要求
产品交货长度按双方协议规定，计量误差允许不超过± 0.5%
