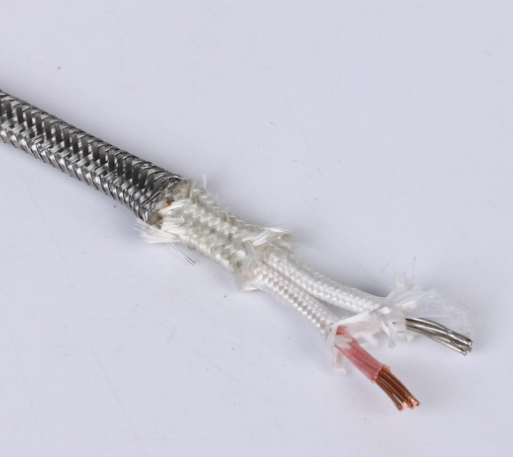

耐高温补偿导线KX-FPV-105-2*1.5
产品特点:
耐高温补偿导线KX-FPV-105-2*1.5具有耐油、耐高温、敷设方便、外观整齐、安全可靠、总屏蔽型可防外界干扰,分对屏蔽型可防对间干扰等特点。
耐高温补偿导线KX-FPV-105-2*1.5详细资料:
一、概述
耐高温补偿导线KX-FPV-105-2*1.5的作用是来延伸热电极即移动热电偶的冷端与显示仪表联接构成的测温系统。补偿导线一般用在热电偶上,而耐高温补偿导线热电偶补偿导线的绝缘层和护层根据环境的要求所选用的材料又不一样,护套材料有氟塑料,低烟低卤聚氯乙烯及无碱玻璃丝几种,进口优质氟塑料可以耐温260℃,并采用整体连续挤出新工艺,使该产品具有优良的耐酸,碱、耐磨和不燃延之性能,可浸入油水中长期使用。热电偶补偿导线使用温度可以在—60—260℃,属于当代水平。系列产品主要应用于各种测温装置上,补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC。热电偶补偿导线产品使用特性:补偿导线可以在-60~260℃环境下工作,是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。
二、耐高温补偿导线KX-FPV-105-2*1.5用途
热电偶用(耐高温)补偿导线、补偿电缆,是在一定温度范围内(包括高温、常温)具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接,以提高测量精度。
三、耐高温补偿导线KX-FPV-105-2*1.5使用条件
(1) 工作温度
耐热用:Z高200℃和260℃两种;
一般用:Z高70℃和105℃两种。
(2) Z低环境温度:氟塑料绝缘和护套电缆:固定敷设-60℃,非固定敷设-20℃;
聚氯乙烯绝缘和护套电缆:固定敷设-40℃,非固定敷设-15℃。
(3)Z小弯曲半径:聚氯乙烯绝缘和护套电缆非铠装电缆不小于电缆外径的6倍,氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍,铠装电缆不小于电缆外径的12倍。
四、产品品种、规格、结构型式
(1) 产品品种及型号:见表1
表1
品名称 |
型 号 |
配用热电偶 |
热电偶分度号 |
铜-铜镍补偿型导线(电缆) |
SC |
铂铑10-铂热电偶 铂铑13-铂热电偶 |
S |
铁-铜镍补偿型导线(电缆) 铜-铜镍补偿型导线(电缆) |
KCA KCB |
镍铬-镍硅热电偶 |
K |
镍铬-镍硅延长型导线(电缆) |
KX |
镍铬-镍硅热电偶 |
K |
铁-铜镍补偿型导线(电缆) 镍铬硅-镍硅延长型导线(电缆) |
NC NX |
镍铬硅-镍硅热电偶 |
N |
镍铬-铜镍延长型导线(电缆) |
EX |
镍铬-铜镍热电偶 |
E |
铁-铜镍延长型导线(电缆) |
JX |
铁-铜镍热电偶 |
J |
铜-铜镍延长型导线(电缆) |
TX |
铜-康铜镍电偶 |
T |
六、型号、名称:见表7~表8
表7 补偿导线
型 号 |
名 称 |
KX-VV |
聚氯乙烯绝缘和护套K分度热电偶用补偿导线 |
KX-VPV |
聚氯乙烯绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线 |
KX-FF |
氟塑料绝缘和护套K分度热电偶用补偿导线 |
KX-FPF |
氟塑料绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线 |
KX-FV-105 |
氟塑料绝缘耐热105℃聚氯乙烯护套K分度热电偶用补偿导线 |
KX-FPV-105 |
氟塑料绝缘铜丝编织屏蔽耐热105℃聚氯乙烯护套K分度热电偶用屏蔽补偿导线 |
KX-HF4B |
聚四氟绝缘玻璃丝编织护套K分度热电偶用补偿导线 |
KX-HF4PB |
聚四氟绝缘铜丝编织屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿导线 |
注:① 其他型号补偿导线SC、KC、EX、JX、TX、NC、NX等,只需改写型号的*项,如:EX-VVP;
② 屏蔽型式有:P:铜丝屏蔽,P1:镀锡丝屏蔽;
③ 氟塑料绝缘和护套高温补偿导线用氟塑料整体连续挤出,具有很好的电性能和耐酸碱油水性能;④ 一般用(G)普通级和精密级(S)以及耐热用(H)普通级和精密级(S)补偿导线在订货注明即可。
