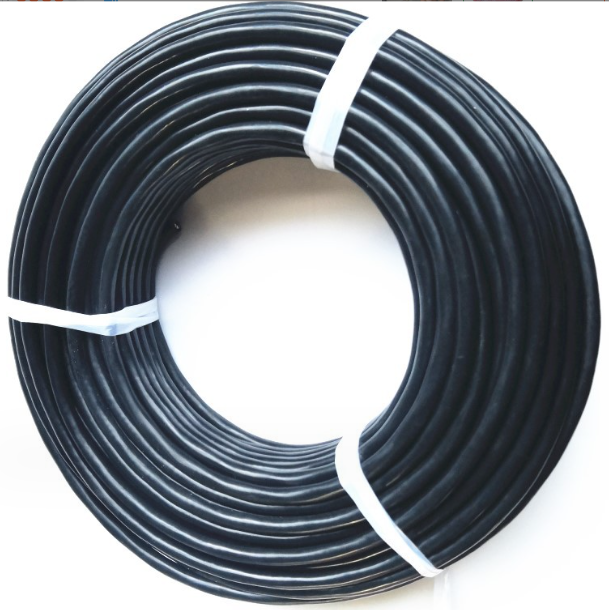

执行标准:耐高温热电偶补偿导线 TX-FF执行GB/T4989-1994
耐高温热电偶补偿导线 TX-FF产品特性:
1、额定电压:无要求
2、工作温度:-40℃~+105℃/200℃/380℃
3、导 体:实芯或绞合合金丝
4、绝 缘:聚氯乙烯/聚四氟乙烯
5、护 套:聚氯乙烯/聚四氟乙烯/无碱玻璃丝
6、屏 蔽:镀锡铜丝或镀锌钢丝或铝塑复合带
7、颜 色:红/黄/兰/白/黑/灰/棕等
耐高温热电偶补偿导线 TX-FF使用温度:
普通型 GVV(RP) -20℃~+105℃
耐温型 FF46-GS(RP) -40℃~+200℃
耐火、耐高温 HF4B -40℃~+380℃
耐高温热电偶补偿导线 TX-FF用途:
补偿导线、补偿电缆与热电偶配套,用于仪表、电力、冶金、石油、化工、轻纺等厂矿及科研部门中的温度测量和控制系统。该补尝线缆敷设方便简单,具有防潮耐火、耐酸碱、耐高温、耐老化等特点,屏蔽可以防止外界干扰。
热电偶补偿导线它是在一定温度范围内(包括常温)具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。分为延长型和补偿型两种。
热电偶合金性能参数表
名 称 |
分度号 |
等级 |
使用温度范围(℃) |
允许偏差 |
执行标准 |
|
长期 |
短期 |
|||||
镍铬-镍硅 |
K |
Ⅰ |
-40~1100 |
-40~1300 |
±1.5℃或0.4%t |
GB/T2614-1998 |
Ⅱ |
±2.5℃或0.75%t |
|||||
镍铬-铜镍 |
E |
Ⅰ |
-40~800 |
-40~900 |
±1.5℃或0.4%t |
GB/T4993-1998 |
Ⅱ |
±2.5℃或0.75%t |
|||||
铁-康铜 |
J |
Ⅰ |
-40~600 |
-40~800 |
±1.5℃或0.4%t |
GB/T4994-1998 |
Ⅱ |
±2.5℃或0.75%t |
|||||
铜-铜镍 |
T |
Ⅰ |
-200~300 |
-200~400 |
±0.5℃或0.4%t |
GB/T2903-1998 |
Ⅱ |
±1℃或0.75%t |
主要技术数据:
1、补偿线缆按产品品种划分为:SC BC KC KX JX TX EA,其中字母“X”表示延长型补偿导线,字母“C”表示补偿型线缆,它们的区别是延长型线缆其合金丝的名义化学成分及热电动势标称值与配用热电偶偶丝相同。补偿型线缆其合金丝的名义化学成分配用热电偶偶丝不同,但是其热电动势标称值在0~100℃或0~200℃时与配用热电偶热电动势标称值相同。热电势和电阻值符合下表规定。
2、补偿线缆防潮试验的绝缘电阻在40℃水中24小时后不小于(10米)25MΩ.
3、补偿线缆耐热老化24小时后进行5倍外径试验,经电压试验1000V/1min不击穿。
20℃时往复电阻值:
补偿导线型号 |
线芯标称截面(mm2) |
||||
0.2 |
0.5 |
1.0 |
1.5 |
2.5 |
|
SC 或 RC |
0.25 |
0.10 |
0.05 |
0.03 |
0.02 |
