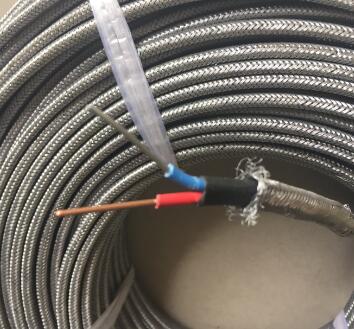

 K型高温补偿导线

K型高温补偿导线特点:


①特性稳定,电绝缘性能好,使用寿命长。

②柔软,弯曲性能能好,使用方便。
产品介绍
K型高温补偿导线 特点:

①特性稳定,电绝缘性能好,使用寿命长。

②柔软,弯曲性能能好,使用方便。

K型高温补偿导线 的引线主要有三种方式

  1二线制:在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制:这种引线方法很简单,但由于连接导线必然存在引线电阻r,r大小与导线的材质和长度的因素有关,因此这种引线方式只适用于测量精度较低的场合

  2三线制:在热电阻的根部的一端连接一根引线,另一端连接两根引线的方式称为三线制,这种方式通常与电桥配套使用,可以较好的消除引线电阻的影响,是工业过程控制中的较常用的引线电阻。

  3四线制:在热电阻的根部两端各连接两根导线的方式称为四线制,其中两根引线为热电阻提供恒定电流I,把R转换成电压信号U,再通过另两根引线把U引至二次仪表。可见这种引线方式可*消除引线的电阻影响,主要用于高精度的温度检测。

  热电阻采用三线制接法。采用三线制是为了消除连接导线电阻引起的测量误差。这是因为测量热电阻的电路一般是不平衡电桥。热电阻作为电桥的一个桥臂电 阻,其连接导线(从热电阻到中控室)也成为桥臂电阻的一部分,这一部分电阻是未知的且随环境温度变化,造成测量误差。采用三线制,将导线一根接到电桥的电 源端,其余两根分别接到热电阻所在的桥臂及与其相邻的桥臂上,这样消除了导线线路电阻带来的测量误差。工业上一般都采用三线制接法。热电偶产生的是毫伏信 号,不存在这个问题。

高温补偿导线适用于分度号为S、E、K、N、E、J和T型热电偶配用的补偿导线。

一、K型高温补偿导线 执行标准 采用企业标准
二、K型高温补偿导线 产品名称、型号如表1所示
表1

产品名称 补偿导线型号 所配用热电偶名称 所配用热电偶分度号
铜-铜镍0.6补偿导线 SC
RC 铂铑10-铂热电偶
铂铑13-铂热电偶 S
R
铁-铜镍22补偿导线 KCA 镍铬-镍硅热电偶 K
铜-康铜补偿导线 KCB
镍铬10-镍硅3延长型导线 KX
铁-铜镍22补偿导线 NC 镍铬-镍硅热电偶 N
镍铬14硅-镍硅延长型导线 NX
镍铬10-铜硅45延长型导线 EX 镍铬-铜镍热电偶 E
铁-铜镍45延长型导线 JX 铁-铜镍热电偶 J
铜-铜镍45延长型导线 TX 铜-康铜热电偶 T


三、高温补偿导线使用条件 环境温度:-60~275℃。

四、技术条件
1、当周围空气温度为15~35℃,相对温度不超过80%时,补偿导线成品的线芯间和线芯与屏蔽层间的绝缘电阻每10米不小于5MΩ;
2、成品补偿导线经受交流50Hz、500V电压试验1分钟不击穿;
3、热电势允差如表2

表2


型号 热电动势μV 200℃时
热电动势 允差
SC或RC
KCA或KCB
KX
NC
NX
EX
JX
TX
1440
8137
8137
5912
5912
13419
10777
9285

±60
±100
±100
±100
±100
±120
±140
±90







五、电缆的型号规格及外径参考如表3

表3


型号 线芯材料 线芯型式 标称截面mm2 导体结构根/直径mm 成品电缆外径参考
KCHFF
KCAHFF
KXHFF
NCHFF
NXHFF
EXHFF
JXHFF
TXHFF
补偿导线合金丝 单股线芯 0.2
0.5
1.0
1.5
2.5
1/0.52
1/0.8
1/1.13
1/1.37
1/1.76
1.6×2.4
2.1×3.2
2.1×3.2
2.7×4.7
3.5×5.9
多股线芯 0.2
0.5
1.0
1.5
7/0.2
7/0.3
7/0.43
7/0.52
1.7×2.6
2.2×3.4
2.9×4.6
3.1×5.2


注:1、屏蔽型补偿导线的外径应加屏蔽层厚度,即再加0.8mm;
2、线芯为多股线芯(R)或带屏蔽(P),其型号应加“R”或“P”或“RP”。

六、交货要求
1、交货长度为100m或其整数倍,成盘长度应不小于100m,长度计量误差应不超过±0.5%;
2、根据双方协议允许任何长度交货。





型号

产品名称

ZR-KX-GsFV 氟塑料绝缘阻燃PVC护套精密级单股导体,K分度号热电偶用补偿导线
ZR-KX-GsFVR 氟塑料绝缘阻燃PVC护套精密级多股导体,K分度号热电偶用补偿软导线
ZR-KX-GsFVP 氟塑料绝缘阻燃PVC护套精密级单股导体铜丝编织屏蔽,K分度号热电偶用补偿电缆
ZR-KX-GsFVRP 氟塑料绝缘阻燃PVC护套精密级单多导体铜丝编织屏蔽,K分度号热电偶用补偿软电缆
ZR-KX-GsFPVP 氟塑料绝缘阻燃PVC护套精密级单股导体铜丝编织分屏、总屏,K分度号热电偶用补偿电缆
ZR-KX-GsFPVRP 氟塑料绝缘阻燃PVC护套精密级多股导体铜丝编织分屏、总屏,K分度号热电偶用补偿软电缆
ZR-KX-GsFVPl 氟塑料绝缘阻燃PVC护套精密级单股导体铝塑复合带绕包屏蔽,K分度号热电偶用补偿电缆
ZR-KX-GsFVRPl 氟塑料绝缘阻燃PVC护套精密级多股导体铝塑复合带绕包屏蔽,K分度号热电偶用补偿软电缆
ZR-KX-GsFPlVPl 氟塑料绝缘阻燃PVC护套精密级单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用补偿电缆
ZR-KX-GsFPlVRPl 氟塑料绝缘阻燃PVC护套精密级多股导体铝塑复合带绕包分屏总屏,K分度号热电偶用补偿软电缆
ZR-KX-GsFVP2 氟塑料绝缘阻燃PVC护套精密级单股导体铜塑复合带绕包屏蔽,K分度号热电偶用补偿电缆
ZR-KX-GsFVRP2 氟塑料绝缘阻燃PVC护套精密级多股导体铜塑复合带绕包屏蔽,K分度号热电偶用补偿软电缆
ZR-KX-GsFP2VP2 氟塑料绝缘阻燃PVC护套精密级单股导体铜塑复合带绕包分屏、总屏,K分度号热电偶用补偿电缆
ZR-KX-GsFP2VRP2 氟塑料绝缘阻燃PVC护套精密级多导体铜塑复合带绕包分屏、总屏,K分度号热电偶用补偿软电缆
KX-HsFGP 氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织屏蔽,K分度号热电偶用补偿电缆
KX-HsFGRP 氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织屏蔽,K分度号热电偶用补偿软电缆
KX-HsFPGP 氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织分屏总屏,K分度号热电偶用补偿电缆
KX-HsFPGRP 塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏总屏,K分度号热电偶用补偿软电缆
KX-INHsFGP 进口氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织屏蔽,K分度号热电偶用补偿电缆
KX-INHsFGRP 进口氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织屏蔽,K分度号热电偶用补偿软电缆
KX-INHsFPGP 进口氟塑料绝缘硅橡胶护套精密级单股导体铜丝编织分屏、总屏,K分度号热电偶用补偿电缆
KX-INHsFPGRP 进口氟塑料绝缘硅橡胶护套精密级多股导体铜丝编织分屏、总屏,K分度号热电偶用补偿软电缆
