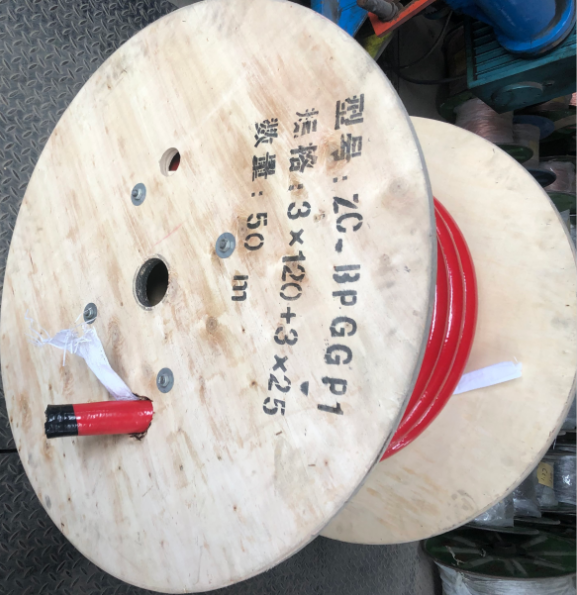

硅橡胶耐高温变频电缆ZR-BPGGP1-3*120+3*25
一:产品特点及用途:
硅橡胶耐高温变频电缆ZR-BPGGP1-3*120+3*25适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆,产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性,电缆结构柔软,辐射方便,高温(高寒)环境下电气性能稳定,抗老化性能突出,使用寿命长,广泛用于冶金、电力、石化、电子、汽车制造等行业。
二:产品执行标准:
硅橡胶耐高温变频电缆ZR-BPGGP1-3*120+3*25产品执行标准:企业标准,阻燃耐火特性试验执行GB12666-90要求
三:硅橡胶耐高温变频电缆ZR-BPGGP1-3*120+3*25使用特性
1.交流额定电压:U0/U 0.6/1KV, 高工作温度: 180℃
低环境温度:固定敷设-60℃
2.电缆安装敷设温度应不低于-25℃。
3.电缆允许弯曲半径:电缆很小为电缆外径的10倍
四:硅橡胶耐高温变频电缆ZR-BPGGP1-3*120+3*25基本型号及名称 表1
型 号 |
名 称 |
ZR-BPGGP |
阻燃硅橡胶绝缘硅橡胶护套编织屏蔽阻燃耐高温变频电缆 |
ZR-BPGGP2 |
阻燃硅橡胶绝缘硅橡胶护套铜带绕包屏蔽阻燃耐高温变频电缆 |
ZR-BPGGP3P1 |
阻燃硅橡胶绝缘硅橡胶护套铝塑复合袋绕包+镀锡丝编织双层屏蔽阻燃耐高温变频电缆. |
ZR-BPGGP1 |
阻燃硅橡胶绝缘硅橡胶护套镀锡丝编织屏蔽耐高温变频电缆。 |
ZR-BPGGPR |
阻燃硅橡胶绝缘硅橡胶护套编织屏蔽软耐高温变频电缆。 |
ZR-BPGVFP |
阻燃硅橡胶绝缘丁青护套编织屏蔽阻燃耐高温变频电缆 |
ZR-GVFP1 |
阻燃硅橡胶绝缘丁青护套铜带绕包屏蔽阻燃耐高温变频电缆 |
ZR-BPGVFP3P1 |
阻燃硅橡胶绝缘丁青护套铝塑复合袋绕包+镀锡丝编织双层屏蔽阻燃变频电缆。 |
ZR-BPFGP3P1 |
阻燃氟塑料绝缘硅橡胶护套铝塑复合袋绕包+镀锡丝编织双层屏蔽耐高温变频电缆 |
ZR-BPFFP1 |
阻燃氟塑料绝缘氟塑料护套镀锡丝编织屏蔽耐高温变频电缆。 |
ZR-BPFGP1 |
阻燃氟塑料绝缘硅橡胶护套镀锡丝编织屏蔽耐高温变频电缆 |
ZR-YGVFTP2 |
阻燃硅橡胶绝缘丁青护套铜丝缠绕+铜带绕包屏蔽耐高温变频电缆。 |
ZR-BPGGP12R |
阻燃硅橡胶绝缘硅橡胶护套铜带绕包+铜丝编织双层屏蔽耐高温变频电缆 |
ZR-BPGGP2 |
阻燃硅橡胶绝缘硅橡胶护套铜带绕包屏蔽耐高温变频电缆。 |
ZR-BPGVFPX13R |
阻燃硅橡胶绝缘丁青护套铝塑复合袋绕包+镀锡丝编织双层屏蔽阻燃变频电缆 |
备注:导体线芯中铜丝可以采用镀锡,阻燃型电缆型号前加ZR,软结构电缆加R。五:代号名称和含义表2
代号 |
代号含义 |
ZR |
阻燃代号 |
BP |
变频电力电缆 |
铜导体 |
省略 |
G |
硅橡胶绝缘或护套 |
F |
F46绝缘或护套 |
V |
聚氯乙烯绝缘或护套 |
YJ |
交联聚乙烯绝缘 |
VF |
丁青护套 |
P(P1) |
铜编织屏蔽(镀锡编织屏蔽) |
P2 |
铜带绕包屏蔽 |
P3 |
铝聚酯复合膜绕包屏蔽 |
PP2 |
铜丝编织铜带绕包屏蔽 |
六:硅橡胶耐高温变频电缆ZR-BPGGP1-3*120+3*25规格主线芯截面
型号 |
芯数 |
标称截面mm2 |
全部型号 |
3+3 3+1 |
4,6,10,16,25,35,50,70,95,120,150,185,240 |
六:主要技术指标1.成品电缆导体直流电阻(符合GB3956规定)2.成品电缆的绝缘电阻(20℃)氟塑料及硅橡胶绝缘应不小于100MΩ*km。聚氯乙烯绝缘应不小于50 MΩ*km。3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。4.屏蔽层传输阻抗电缆在100MHz时传输阻抗等于或小于100Ω/m。电缆的理想屏蔽抑制系数等于或小于0.7。
