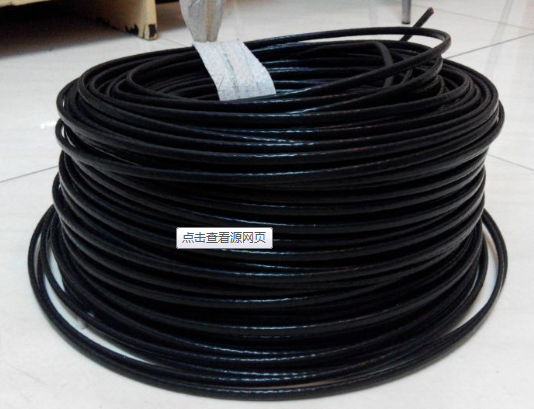

补偿导线KXS-VVP KXS-VPVP是在一定温度范围内具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的导线,用它们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。GB/T4989-94(等效采用IEC584-3标准)
补偿导线KXS-VVP KXS-VPVP使用特性
1. 导体工作温度:耐热级:聚全氟乙丙烯(F46)200℃
可溶性聚四氟乙烯260℃
硅橡胶180℃
普通级:聚氯乙烯70℃和105℃,交联聚乙烯90℃
低烟无卤阻燃聚烯烃70℃,交联型90℃和125℃
2. 低环境温度: 聚氯乙烯护套:固定敷设-40℃,非固定敷设-15℃
氟塑料绝缘和护套:固定敷设-60℃,非固定敷设-20℃
3. 电缆允许弯曲半径: 非铠装电缆***小为外径的6倍
铜带或钢带铠装点缆小为电缆外径的12倍
氟塑料绝缘和护套***小为电缆外径的10倍
热电偶补偿导线型号和名称
型号 |
名称 |
KX-VV |
聚氯乙烯绝缘聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KX-VPV |
聚氯乙烯绝缘聚氯乙烯护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆 |
KX-VPVP |
聚氯乙烯绝缘聚氯乙烯护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆 |
KX-VVP |
聚氯乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆 |
KXS-VV |
聚氯乙烯绝缘聚氯乙烯护套***级K分度热电偶用补偿电缆 |
KXS-VPV |
聚氯乙烯绝缘聚氯乙烯护套铜丝编织分屏蔽***级K分度热电偶用补偿电缆 |
KXS-VPVP |
聚氯乙烯绝缘聚氯乙烯护套铜丝编织分屏蔽及总屏蔽***级K分度热电偶用补偿电缆 |
KXS-VVP |
聚氯乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽***级K分度热电偶用补偿电缆 |
IA-KX-VP3V |
聚氯乙烯绝缘铝塑/复合膜双层分屏蔽和单层总屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KX-VP3V |
聚氯乙烯绝缘铝/塑复合带分屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KX-VP3VP3 |
聚氯乙烯绝缘铝/塑复合带分屏蔽及总屏蔽聚氯乙烯护套普通级K分度热电偶用补偿电缆 |
KX-VVP3 |
聚氯乙烯绝缘聚氯乙烯护套铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆 |
KXS-VP3V |
聚氯乙烯绝缘铝/塑复合带分屏蔽聚氯乙烯护套***级K分度热电偶用补偿电缆 |
KXS-VVP3 |
聚氯乙烯绝缘及护套铝/塑复合带总屏蔽***级K分度热电偶用补偿电缆 |
KXS-VP3VP3 |
聚氯乙烯绝缘铝/塑复合带分屏蔽及总屏蔽聚氯乙烯护套***级K分度热电偶用补偿电缆 |
A-KXS-VP3V |
聚氯乙烯绝缘铝/塑复合带双层分屏蔽及单层总屏蔽聚氯乙烯护套***级K分度热电偶用补偿电缆 |
注:1、其它型号补偿电缆EX、SC、KC、NC、TX、NX、BC、JX,只需改写型号的***项,如EX-VV EX-VPV等
2、对于铜带屏蔽的电缆只需将型号中的P3改写成P2即可,如KX-VP2V即是聚氯乙烯绝缘铜带绕包分屏蔽聚氯乙烯护套普通级K分度 热电偶用补偿电缆。
