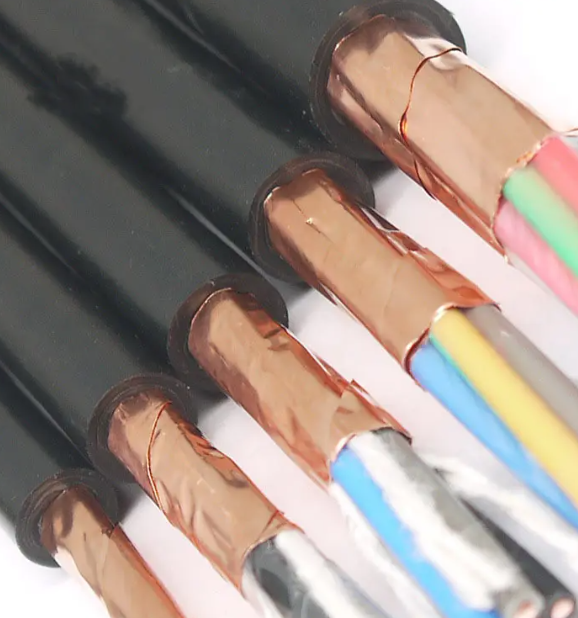

耐高温电缆BPFFPP2-3*16+3*4
一:产品特点及用途
耐高温电缆BPFFPP2-3*16+3*4适用于交流额定电压0.6/1KV及以下变频控制系统作供电电缆或电气连接,产品具有较强的耐电压冲击性,能经受变频时的脉冲电压,电缆具有良好的屏蔽性,并有效消除电磁干扰,降低变频电机噪音,保证系统稳定运行。广泛用于冶金、电力、石化等行业。
二:产品执行标准:执行企业标准。
阻燃耐火特性试验执行GB12666-90标准
三:耐高温电缆BPFFPP2-3*16+3*4使用特性
1. 交流额定电压:U0/U 0.6/1KV
Z高工作温度:硅橡胶绝缘180℃
氟46绝缘200℃和260℃两种
聚氯乙烯绝缘70℃
交联聚乙烯90℃
Z低环境温度:敷设电缆时的环境温度应不低于-40℃;聚氯乙烯护套电缆不低于0℃。
2. 电缆安装敷设温度应不低于-25℃。
3. 电缆允许弯曲半径:电缆Z小为电缆外径的10倍
四:耐高温电缆BPFFPP2-3*16+3*4基本型号及名称
表1
型号 |
名称 |
BPFFP |
氟46绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。 |
BPFFP2 |
氟46绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。 |
BPFFPP2 |
氟46绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆 |
BPFFP3 |
氟46绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
备注:导体线芯中铜丝可以采用镀锡,阻燃型电缆型号前加ZR,软结构电缆加R。
五:代号名称和含义
表2
代号 |
代号含义 |
BP |
变频电力电缆 |
铜导体 |
省略 |
G |
硅橡胶绝缘或护套 |
F |
F46绝缘或护套 |
P(P1) |
铜编织屏蔽(镀锡编织屏蔽) |
P2 |
铜带绕包屏蔽 |
P3 |
铝聚酯复合膜绕包屏蔽 |
PP2 |
铜丝编织铜带绕包屏蔽 |
六:主要技术指标
1.成品电缆导体直流电阻(符合GB3956规定)
2.成品电缆的绝缘电阻(20℃)氟塑料及硅橡胶绝缘应不小于100MΩ*km。聚氯乙烯绝缘应不小于50 MΩ*km。
3.成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
4.屏蔽层传输阻抗
电缆在100MHz时传输阻抗等于或小于100Ω/m。
电缆的理想屏蔽抑制系数等于或小于0.7。
