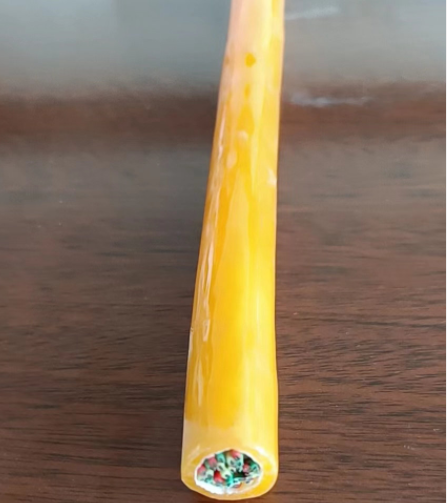

耐寒拖链电缆TRVV-PUR TRVVP-PUR

在线咨询全国热线
18855017299

 耐寒拖链电缆TRVV-PUR TRVVP-PUR

产品说明:
耐寒拖链电缆TRVV-PUR TRVVP-PU作为连接电缆,适用安装在扭力和弯曲应力同时存在的各种场合,如焊接机器人及机械手的连接和装配,亦适用于连接回旋式或升降工作台,或因设计时无法设定电缆的移动{如拖链系统中}等场合的安装。

耐寒拖链电缆TRVV-PUR TRVVP-PU产品特性:

耐寒拖链电缆TRVV-PUR TRVVP-PU适用于中等应力下的工作环境,特别是摩擦,高柔性抗扭应力,同时在没有拉应力的负载下,可自由弯曲运动。

可应用于干燥,潮湿,和严重潮湿的房间或无防护的场所。

柔韧性好的玻璃丝或无纺布绕包,使该电缆的扭力和弯曲应力同时存在的情况下使用寿命延长。

耐寒拖链电缆TRVV-PUR TRVVP-PU使用特性:

额定电压:U0/U 300/300 V

测试电压: U 50Hz交流电压 1500 V符合DIN VDE 0472 第509部分

扭转角度: 在扭转半径0.5 m时抗扭角度可达 4500(已验证)

持续运动时的较小弯曲半径: 12 × 电缆外径,34芯线12 × 电缆外径

温度范围: 移动安装:-40℃~ 80℃

固定安装:-40℃~ 90℃

耐化学性: 不错的耐酸、碱溶剂和各种液压油等。

抗辐射: 5×107cJ/Kg

燃烧试验: 符合VDE 0472 804 部分B 类 试验和IEC 60332-1-2和EN60332-1-2,符合 UL VW-1 CSA FT2。

环保要求: 符合ROHS指令2002/95/EG中的要求。

产品型号、销售范围、产品名称使用范围及场合

产品型号规格

产品名称

使用范围、场合

TRVV-PUR TRVVP-PUR 3×0.14

抗扭电缆(机器人用电缆)

包装机械,木材加工,纺织机械,焊接和切断机器,汽车制造工业,工业自动化机械,电动、控制和测量技术,工业化工厂和机器工具厂。

TRVV-PUR TRVVP-PUR 4×0.14

TRVV-PUR TRVVP-PUR 3×0.25

TRVV-PUR TRVVP-PUR 4×0.25

TRVV-PUR TRVVP-PUR 7×0.25

TRVV-PUR TRVVP-PUR 25×0.25

TRVV-PUR TRVVP-PUR 2×0.34

TRVV-PUR TRVVP-PUR 18×0.50

TRVV-PUR TRVVP-PUR25×0.50

TRVV-PUR TRVVP-PUR 4×0.75

TRVV-PUR TRVVP-PUR 14×0.75

TRVV-PUR TRVVP-PUR 2×1.00

TRVV-PUR TRVVP-PUR3×1.00

TRVV-PUR TRVVP-PUR 4×1.00

TRVV-PUR TRVVP-PUR 6×1.00

TRVV-PUR TRVVP-PUR 7×1.00

TRVV-PUR TRVVP-PUR 12×1.00

TRVV-PUR TRVVP-PUR 18×1.00

TRVV-PUR TRVVP-PUR 25×1.00

TRVV-PUR TRVVP-PUR 34×1.00

导体结构

  电缆应选择挠性导体。一般来说,导体越细,电缆的柔韧性就越好。但是,如果导体太细,则会导致电缆缠绕。一系列长期实验提供了单线直径,长度和间距屏蔽的组合,具有抗拉强度。

  3、聚氨酯电缆芯绝缘

  电缆中的绝缘材料不得相互粘附。 绝缘层还需要共享一根电线。因此,只有高压模塑的PVCTPE材料才能用于数百万米电缆的拖链中,以其可靠性。

  4、绞线

  绞合线结构须***以节距围绕稳定的拉伸中心缠绕。但是,由于绝缘材料的应用,绞合线的结构应根据运动状态从12条芯线开始进行设计,因此应捆扎并绞合。

  5、内护套

  铠装型挤压成型的内护套其取代了廉价的羊毛材料,填充物或辅佐填充物。这种方法可以确保双绞线结构不会散开。

  6、屏蔽层

  编织层以编织角度紧密编织在内护套的外部。松散的编织带会降低EMC保护,并且屏蔽层会因屏蔽层破损而很快失效。紧密编织的屏蔽层也具有抗扭转性。

  7、聚氨酯电缆外套



  由不同改良材料制成的外护套具有不同的功能,即具有耐紫外线性,具有耐低温性,具有耐油性和具有甚佳成本的那些。
