耐高温电缆ABHB-1*120
我公司销售优质的玻璃丝编织耐高温电缆ABHB-1*120,在消防领域广泛应用。
【详细说明】
耐高温电缆ABHB-1*120用途:
耐高温电缆ABHB-1*120适用于交流额定电压0.6/1kV及以下,高温环境中的型号检测及电力传输。尤其适用于消防与保安系统的系统保护回路的控制及动力传输。
耐高温电缆ABHB-1*120重要的特征是:能在1000℃下使用90分钟,维持在火灾状况下给消防、救生设备和保安系统供应电能,以减少人员伤亡和降低救援难度。
耐高温电缆ABHB-1*120执行标准:
Q/HX09-98
耐火特性试验方法执行GB12666.6-90(等效采用IEC331)
耐高温电缆ABHB-1*120使用特性:
1、长期使用工作温度:200℃;短期使用1000℃,90分钟
2、额定电压Uo/U:450/750V、600/1000V
3、Z低环境温度:固定敷设-60℃,非固定敷设-20℃
4、Z小弯曲半径:非铠装电缆不小于电缆外径的的10倍,铠装电缆不小于电缆外径的12倍。

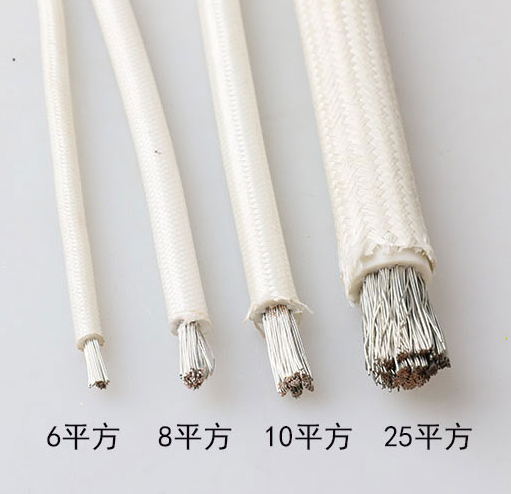

玻璃丝编织耐高温防火电缆 ABHB-1*120型号说明
1、系列代号 2、绝缘材料 3、屏蔽材料 4、护套材料 5、铠装材料 6、导体种类
型号含义表
项 目 |
代号 |
含义说明 |
系列代号 |
NH |
防火电缆 |
绝缘材料 |
F |
防火绝缘材料 |
屏蔽材料 |
/ P1 |
无屏蔽可省略 镀锡铜丝编织屏蔽 |
护套材料 |
F |
聚全氟乙丙烯 |
铠装材料 |
22 32 |
钢带铠装 细钢丝铠装 |
导体种类 |
A B |
单股导体 绞合导体 |
ABHB型防火电缆结构
一种使用温度-40℃~500℃
一种使用温度40℃~800℃
型号对照表
序号 |
ABHB |
AFHBR |
1 |
铜芯或镍芯 |
|
2 |
聚四氟绕包玻纤编织 |
氟塑料绝缘或云母带着绝缘 |
3 |
玻纤 |
玻纤 |
4 |
高温玻纤布 |
|
5 |
云母带 |
|
6 |
玻纤布绕包 |
|
7 |
外屏蔽护套 |
