 射频同轴电缆SEYV-100-2

执行标准:射频同轴电缆SEYV-100-2执行GB/T 14864-1993

产品用途:射频同轴电缆SEYV-100-2适用于无限通信和采用类似集技术的各种电子设备、装置中。

产品型号及名称:;

SEYV——实芯聚乙烯绝缘聚氯乙烯护套射频对称电缆。

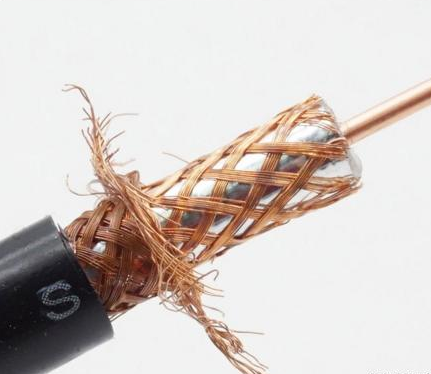

SEYV产品结构:

1导体:裸软铜线

2)绝缘:实心聚乙烯

3)屏蔽(外导体):裸软铜丝

4)护套:聚氯乙烯外护套

产品主要技术参数:

型号

内导体根数/直径(n/mm

标称绝缘外径(mm

标称电缆外径(mm

绝缘电阻/MΩ·km

20℃时200/MHz衰减常数(dB/m)≤

特性阻抗/Ω

额定电容/pF/m

缆芯介电强度/kV

参考重量(kg/km

SEYV-75-2

7×0.31

1.6

7.3

5000

0.32

75

70

3

101

SEYV-100-2

1×0.79

1.6

6.0

46

4

39

SEYV-100-6-1

7×0.79

6.3

15.8

43

10

212

SEYV-100-6-2

7×0.79

6.3

16.6

0.1

100

50

10

314

注:以上数据为近似值,。

我公司还可以销售以下射频同轴电缆电缆规格


型号

导体规格

J缘直径



护套

火花检测

锭数

单锭根数

SYV-50-2-1

1 /0.68

2.2±0.10

16

5/0.15

4.0±0.2

3

SYV-50-2-2

7/0.16

1.5±0.10

16

6/0.15

2.8±0.2

3

SYV-50-3-1

1/0.9

2.95±0.13

16

6/0.15

5.0±0.2

3

SYV-50-3-2

7/0.32

2.95±0.13

24

5/0.15

5.0±0.2

3

SYV-50-5-1

1/1.40

4.8±0.20

24

5/0.15

7.2±0.3

5

SYV-50-5-1

1/1.40

4.8±0.20

24

6/0.20

7.2±0.3

5

SYV-50-7-2

7/0.75

7.25±0.25

24

6/0.20

10.3±0.3

8

SYV-50-9

7/0.95

9.0±0.30

36

5/0.20

12.2±0.4

8

SYV-50-12

7/1.15

11.5±0.30

36

6/0.20

15.0±0.4

8

SYV-75-4-1

1/0.59

3.7±0.13

16

6/0.15

6.0±0.2

3

SYV-75-4-2

7/0.21

3.7±0.13

16

6/0.15

6.0±0.2

3

SYV-75-5-1

1/0.75

4.8±0.20

24

5/0.15

7.2±0.2

5

SYV-75-5-2

7/0.26

4.8±0.20

24

5/0.15

7.2±0.3

5

SYV-75-7-1

1/1.15

7.25±0.15

24

6/0.20

10.3±0.3

8

SYV-75-7-2

7/0.40

7.25±0.25

24

6/0.20

10.3±0.3

8

SYV-75-9

1/1.37

9.0±0.30

36

5/0.20

12.2±0.4

8

SYV-75-12

7/0.63

11.5±0.30

36

6/0.20

15.0±0.4

8
