低烟无卤耐火电缆WDZN-KYJYP (WDZN-KYJEP)

在线咨询全国热线
18855017299

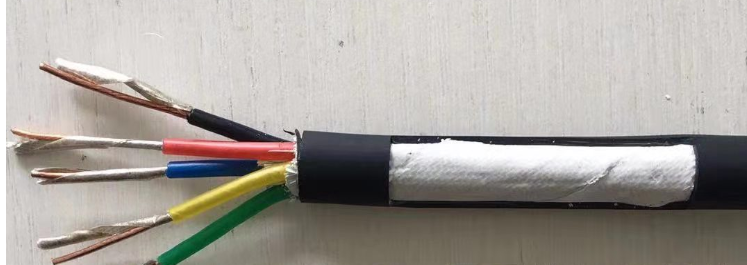

低烟无卤耐火电缆WDZN-KYJYP (WDZN-KYJEP)

产品详细介绍

本产品适用于额定电压0.6/1KV及以下的电力线路中作输送电能用。

一、产品执行标准:企业标准Q/TY1012-2008

二、低烟无卤电缆的说明

低烟无卤电缆可分为低烟无卤阻燃系列和低烟无卤耐火系列。

低烟无卤电缆是本公司参照法国标准RCCENF系列标准、国家标准GB/T18380GB/T19216GB/T17651GB/T17650及国际标准进行销售。
 低烟无卤阻然电缆具有难以着火并具有阻止或延缓火焰蔓延的能力,而且,一旦着火,它具有无卤、低烟、无毒、无腐蚀等特性,适用于如高层建筑、宾馆、医院、地铁、核电站、隧道、发电厂、矿山、石油、化工等。

低烟无卤耐火电缆除满足低烟无卤阻燃电缆的特性外,它还能在火灾条件下满足线路供电的能力。主要用于火灾报警、消防设备、排烟设备、以及紧急通道运输、照明等应急设施的供电线路中需要耐火的场合。
(1)、低烟无卤电缆的阻燃等级
 根据GB/T18380.3-2002规定的试验条件,低烟无卤电缆的阻燃等级分为ABCD四个等级
1http:http://www.anhdl.com//www.anhdl.com

阻燃等级

供火温度

供火时间

成束敷设电缆的非金属材料体积

炭化高度

自熄时间

A

≥815℃

40min

≥7/

≤2.5

≤1h

B

≥815℃

40min

≥3.5/

≤2.5

≤1h

C

≥815℃

20min

≥1.5/

≤2.5

≤1h

D

≥815℃

20min

≥0.5/

≤2.5

≤1h

(2)、低烟无卤阻燃电缆绝缘采用不含卤素的交联聚乙烯,护套采用了不含卤素的聚稀烃材料,所以组成电缆的所有材料都不含卤素,电缆燃烧时释放的烟雾量很少,它不会产生很浓的酸雾、有毒气体,毒性很小。

四、低烟无卤电缆产品表示方法
1、低烟无卤电缆的型号由燃烧特性代号和电缆型号两部分组成

 燃烧特性代号

名称

代号

阻燃A

ZA

阻燃B

ZB

阻燃C

ZC

阻燃D

ZD

耐火

N

无卤低烟

WD

用途代号



名称

代号

电力

省略

控制

K

布线

B

材料代号

名称

代号

铜导体

省略

交联聚乙烯绝缘

YJ

聚稀烃护套

Y(E)

(2)产品用型号、额定电压、芯数、标称截面和本标准号表示。
例如:
额定电压600/1000V交联聚乙烯绝缘聚稀烃护套阻燃B类低烟无卤电缆,3芯,240mm2 ,表示为WDZB-YJY    600/1000V  3*240  Q/TEC16. 05-2005 http://www.anhdl.com
额定电压600/1000V 交联聚乙烯绝缘聚稀烃护套阻燃B类耐火低烟无卤电缆,3芯,240mm2,表示为     WDZBN-YJY   600/1000V  3*240  Q/TEC16. 05-2005
额定电压450/750V交联聚乙烯绝缘聚稀烃护套阻燃B类低烟无卤
控制电缆7芯,1.5mm2,表示为WDZB-KYJY    450/750V  7*1.5  Q/TEC16. 05-2005

 五、电缆的型号及名称见表2

 2





      http://www.anhdl.com



阻燃级别



芯数



截面 mm2



额定电压 v



WDZN-KYJY
(WDZN-KY
JE)

交联聚乙烯绝缘聚烯烃护套低烟无卤耐火控制电缆

ABCD

2-61



1-10



450/750



WDZN-KYJY22
(WDZN-KYJE22)

交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃低烟无卤耐火控制电缆

ABCD

2-61



1-10



450/750



WDZN-KYJYP2
(WDZN-KYJEP2)

交联聚乙烯铜带屏蔽聚烯烃护套阻燃低烟无卤耐火控制电缆

ABCD

2-61



1-10



450/750



WDZN-KYJYP2-22
(WDZN-KYJEP2-22)

交联聚乙烯绝缘铜带屏蔽钢带铠装聚烯烃护套阻燃低烟无卤耐火控制电缆

ABCD

2-61



1-10



450/750



WDZN-KYJY
(WDZN-KYJE)

交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤耐火控制电缆

ABCD

2-61



1-10



450/750



WDZN-KYJY22
(WDZN-KYJE22)

交联聚乙烯绝缘钢带铠装聚烯烃护套阻燃耐火低烟无卤耐火控制电缆

ABCD

2-61



1-10



450/750



WDZN-KYJYP
(WDZN-KYJEP)

交联聚乙烯绝缘铜带屏蔽烯烃护套耐火低烟无卤耐火控制电缆

ABCD

2-61



1-10



450/750



WDZN-KYJYP2-22
(WDZN-KYJEP2-22)

交联聚乙烯绝缘铜带屏蔽钢带铠装聚烯烃护套耐火低烟无卤耐火控制电缆

ABCD

2-61



1-10



450/750



WDZN-YJY
(WDZN-YJE)

交联聚乙烯绝缘聚烯烃护套低烟无卤耐火电力电缆

ABCD

1-5



1.5-800



600/1000



WDZN-YJY22
(WDZN-YJE22)

交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤耐火电力电缆

ABCD

1-5



1.5-400



600/1000



WDZN-YJY
(WDZN-YJE)

交联聚乙烯绝缘聚烯烃护套阻燃耐火低烟无卤耐火电力电缆

ABCD

1-5



1.5-800



600/1000



WDZN-YJY22
(WDZN-YJE22)

交联聚乙烯绝缘钢带铠装聚烯烃护套耐火低烟无卤耐火电力电缆

ABCD

1-5



1.5-400



600/1000
