铁路信号电缆概述
铁路信号电缆适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的控制电路，其中综合护套铁路信号电缆具有一定的屏蔽性能，适宜于电气化区段或其它有强电干扰的地区敷设。
1 铁路信号电缆使用特性
1.1 电缆的使用环境温度为-40℃~+60℃。
1.2 电缆导体长期工作温度应不超过+70℃。
1.3 电缆敷设环境温度：聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。
1.4 电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。
1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3
1.1 电缆的使用环境温度为-40℃~+60℃。
1.2 电缆导体长期工作温度应不超过+70℃。
1.3 电缆敷设环境温度：聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。
1.4 电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。
1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3
2铁路信号电缆型号及规格
|
|
|
|
|
|
PTYV
|
聚乙烯J缘聚氯乙烯护套铁路信号电缆
|
敷设在土壤、槽、管中，能承受一般的机械外力。
|
4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
|
|
PTYY
|
聚乙烯J缘聚乙烯护套铁路信号电缆
|
||
|
PTY22
|
聚乙烯J缘钢带铠装聚氯乙烯外护套铁路信号电缆
|
敷设在土壤、槽、管中，能承受较大的机械外力
|
|
|
PTY23
|
聚乙烯J缘钢带铠装聚乙烯外护套铁路信号电缆
|
||
|
PTYA22
|
聚乙烯J缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆
|
||
|
PTYA23
|
聚乙烯J缘综合护套钢带铠装聚乙烯外护套铁路信号电缆
|
||
|
PTYL22
|
聚乙烯J缘铝护套钢带铠装聚氯乙烯外护套铁路信号电缆
|
||
|

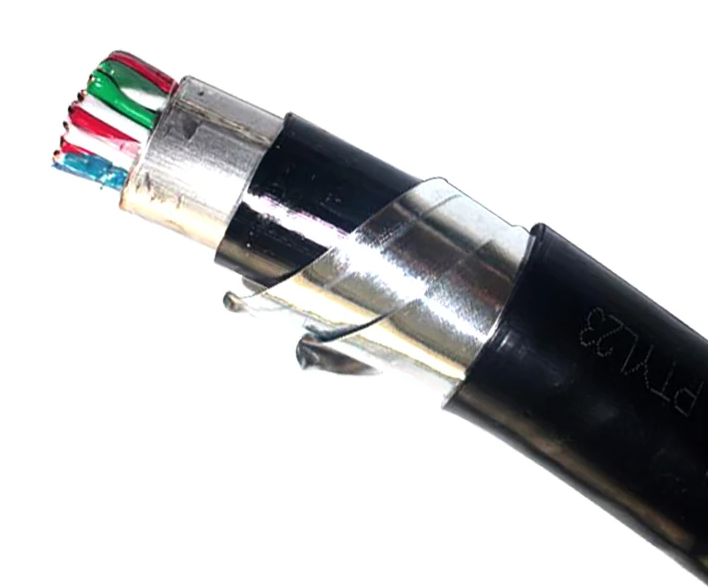

PTYL23
|
聚乙烯J缘铝护套钢带铠装聚乙烯外护套铁路信号电缆
|
3、 铁路信号电缆的主要电气性能
|
|
|
|
|
|
|
1
1.1 1.2 |
直流电阻 20℃时
每根导体直流电阻 工作线对导体直流电阻不平衡 |
Ω/km
|
≤23.5
≤2% |
L/1000
|
|
2
|
J缘电阻
|
MΩ·km
|
≥3000
|
1000/L
|
|
3
3.1 3.2 3.3 |
电容
对绞组工作电容 星形四线组工作电容 任一J缘线芯对连接到地的其它J缘线芯间电容 |
nF/km
|
≤70
≤50 ≤100 |
L/1000
|
|
4
4.1 4.2 |
电容耦合
K1 平均值 大值 K9～K12平均值 大值 四线组K1值指标为大值 |
pF/500m
|
≤100
≤330 ≤120 ≤230 > |
(L/500)1/2
L/500 (L/500)1/2 L/500 |
|
5
|
对外来地电容不平衡
ea1 ea2平均值 大值 四芯电缆ea1 ea2指标为大值 |
nF/500m
|
≤330
≤1300 |
L/500
|
|
6
6.1 6.2 |
J缘耐压
持续时间 2min 线芯间 线芯对其余线芯接地 |
Ｖ
|
1000
1800 |
|
4、铁路信号电缆的外径及重量
|
规格
|
参考外径 mm
|
参考重量 kg/km
|
参考外径 mm
|
参考重量kg/km
|
||
|
PTYV
|
PTYY
|
PYT22
|
PTY23
|
|||
|
4
6 8 9 12 14 16 19 21 24 28 30 33 37 42 44 48 52 56 61 |
8.8
11.8 12.8 12.8 14.5 14.5 16.1 16.1 16.1 17.8 19.8 19.8 19.8 22.1 23.0 23.0 25.1 25.1 26.3 26.3 |
93
137 163 173 218 238 270 300 320 364 439 459 489 550 608 628 687 728 779 830 |
78
116 140 150 192 212 241 271 291 330 396 416 446 500 556 576 631 672 719 770 |
12.2
15.2 16.2 16.2 19.0 19.0 20.6 20.6 20.6 22.3 23.7 23.7 23.7 26.0 26.9 26.9 29.2 29.2 31.6 31.6 |
189
260 296 306 434 454 508 538 558 623 692 712 742 831 899 919 1016 1056 1430 1480 |
166
231 266 276 391 411 461 491 511 572 638 658 688 770 837 857 944 984 1352 1402 |
|
规格
|
PTYA22
|
PTYA23
|
||
|
参考外径mm
|
参考重量 kg/km
|
参考外径mm
|
参考重量 kg/km
|
|
|
4
6 8 9 12 14 16 19 21 24 28 30 33 37 42 44 48 52 56 61 |
15.7
17.6 18.6 18.6 20.3 20.3 21.9 21.9 21.9 23.6 25.0 25.0 25.0 27.3 28.4 28.4 31.9 31.9 33.1 33.1 |
292
379 423 433 503 523 580 610 630 701 778 798 828 921 1002 1025 1438 1478 1562 1612 |
15.7
17.6 18.6 18.6 20.3 20.3 21.9 21.9 21.9 23.6 25.0 25.0 25.0 27.3 28.4 28.4 31.9 31.9 33.1 33.1 |
258
340 381 391 457 477 530 560 580 646 720 740 770 857 932 955 1355 1395 1476 1526 |
|
规格
|
PTYL22
|
PTYL23
|
||
|
参考外径mm
|
参考重量 kg/km
|
参考外径mm
|
参考重量 kg/km
|
|
|
4
6 8 9 12 14 16 19 21 24 28 30 33 37 42 44 48 52 56 61 |
21.8
24.0 24.0 24.0 26.0 26.0 28.2 28.2 28.2 31.4 31.4 31.4 31.4 34.6 34.6 34.6 36.6 36.6 38.8 38.8 |
681
792 815 825 936 956 1066 1096 1116 1279 1321 1341 1371 1548 1600 1620 1743 1783 1919 1969 |
21.8
24.0 24.0 24.0 26.0 26.0 28.2 28.2 28.2 31.4 31.4 31.4 31.4 34.6 34.6 34.6 36.6 36.6 38.8 38.8 |
640
741 764 774 880 900 1002 1032 1052 1203 1245 1265 1295 1460 1512 1532 1650 1690 1816 1866 |
5 交货长度
500m及以上的电缆应不少于总交货长度的50%;50~250m的短段电缆交货长度应不超过总交货长度的5%; 电缆长度计量误差应不超过±0.5%。根据双方协商规定的长度交货。
6铁路信号电缆截面结构示意图
