变频屏蔽电缆BPGVFRP-3*16+3*2.5应用范围:
变频屏蔽电缆BPGVFRP-3*16+3*2.5主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用.尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。

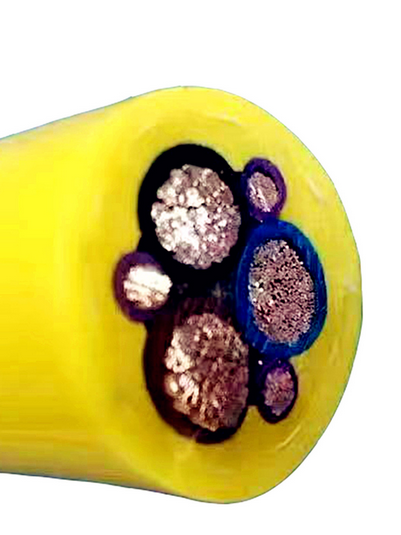

变频屏蔽电缆BPGVFRP-3*16+3*2.5产品结构:
导 体: 多股软裸铜丝、或镀锡铜丝,符合IEC60228标准,第5类
线芯绝缘: 硅橡胶 (可选特殊材料抗拉撕硅橡胶)
线芯颜色: 红、黄、绿、蓝3+3黄/绿 符合 GB6995 《电线电缆识别标志方法》
线芯结构: 圆形绞合
隔离材料: 玻璃纤维编制带绕包
屏 蔽: 铜丝编织,及镀锡铜丝编织
护套材料: 特制弹性体,符合GB2952 《电缆外护套》
护套颜色: 红色丁腈PVC 符合GB6995 《电线电缆识别标志方法》
变频屏蔽电缆BPGVFRP-3*16+3*2.5使用特性
1. 额定电压:0.6/1KV
2. 电缆安装敷设温度应不低于-20℃。高温180℃
3. 电缆允许弯曲半径:电缆zui小为电缆外径的10倍
4、电缆导体长期允许ZUI高温度为180度,短路时ZUI高温度230度
5、安装敷设环境温度不低于0度,固定敷设时环境温度不低于-20度.
6、电缆允许zui小弯曲半径不小于15D(D-电缆外径,mm)
7、低传输阻抗,电磁兼容性好,低工作电容,良好的抗干扰和低辐射性能。
8、对称的三芯电缆结构设计,具有比四芯电缆更好的传输性能。
