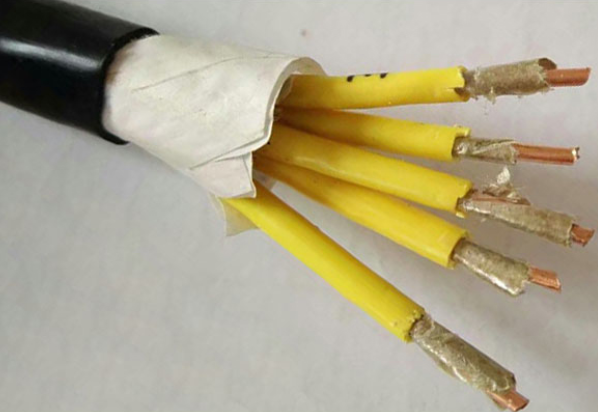

耐火电缆NH-FF NH-FFP NH-KFFP2
一：耐火电缆产品特点及用途:
耐火电缆NH-FF NH-FFP NH-KFFP2具有较高的耐火性能，经受火焰直接燃烧下，在一定的时间内不发生短路和短路故障，因此，在火灾发生时，有利于减少损失，耐火电缆NH-FF NH-FFP NH-KFFP2属于耐火耐温电缆，尤其适用于对消防要求较大的电力、大型建筑、铁路、船舶等行业。
二：耐火电缆NH-FF NH-FFP NH-KFFP2产品执行标准:执行企业标准，耐火特性符合GB12666.6-90要求(IEC331)
三：耐火电缆NH-FF NH-FFP NH-KFFP2使用特征
1． 交流额定电压：U0/U 0.6/1KV
2． 大长期工作温度：阻燃聚氯乙烯绝缘和护套70℃和105℃
氟塑料绝缘和护套200℃和260℃
交联聚乙烯绝缘90℃
低烟无卤阻燃聚烯烃70℃
低烟无卤阻燃交联聚烯烃90℃和120℃
3． 低环境温度：阻燃聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃
氟塑料绝缘和护套：固定敷设-60℃；非固定敷设-20℃
四：耐火电缆基本型号及名称
1.耐火电力电缆
表1
|
型号 |
产品名称 |
|
NH-VV |
阻燃聚氯乙烯绝缘和护套耐火控制电缆 |
|
NH-FF |
氟塑料绝缘和护套耐火控制电缆 |
|
NH-VDVD |
低烟低卤阻燃聚氯乙烯绝缘和护套耐火控制电缆 |
|
NH-YDYD |
低烟无卤阻燃聚烯烃绝缘和护套耐火控制电缆 |
|
备注：铠装电缆型号后加22 |
|
2.耐火控制电缆
|
型号 |
产品名称 |
|
NH-KVV |
阻燃聚氯乙烯绝缘和护套耐火控制电缆 |
|
NH-KVVP |
阻燃聚氯乙烯绝缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KVVP2 |
阻燃聚氯乙烯绝缘和护套铜带绕包屏蔽耐火控制电缆 |
|
NH-KFF |
氟塑料绝缘和护套耐火控制电缆 |
|
NH-KFFP |
氟塑料绝缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KFFP2 |
氟塑料绝缘和护套铜带绕包屏蔽耐火控制电缆 |
|
NH-KVDVD |
低烟低卤阻燃聚氯乙烯绝缘和护套耐火控制电缆 |
|
NH-KVDVDP |
低烟低卤阻燃聚氯乙烯绝缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KVDVDP2 |
低烟低卤阻燃聚氯乙烯绝缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KYDYD |
低烟无卤阻燃聚烯烃绝缘和护套耐火控制电缆 |
|
NH-KYDYDP |
低烟无卤阻燃聚烯烃绝缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KYDYDP2 |
低烟无卤阻燃聚烯烃绝缘和护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KYJV |
交联聚乙烯绝缘阻燃聚氯乙烯护套耐火控制电缆 |
|
NH-KYJVP |
交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝编织屏蔽耐火控制电缆 |
|
NH-KYJVP2 |
交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包屏蔽耐火控制电缆 |
|
备注：铠装电缆型号后加22，软结构电缆屏蔽种类可采用P2、P3等形式。 |
|
五：耐火电缆代号名称和含义
|
项目 |
代号 |
说明 |
|
耐火特性 |
NH |
耐火电缆A或B |
|
系列代号 |
K |
控制电缆 |
|
绝缘材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
Y |
聚乙烯 |
|
|
YD |
低烟无卤聚烯烃(YDJ低烟无卤交联聚烯烃) |
|
|
YJ |
交联聚乙烯 |
|
|
F |
氟塑料分200℃和260℃两种 |
|
|
护套材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
F |
氟塑料 分200℃和260℃两种 |
|
|
YD |
低烟无卤聚烯烃 |
|
|
屏蔽材料 |
P |
铜丝编织屏蔽 |
|
P2 |
铜带绕包屏蔽 |
|
|
P3 |
铝塑绕包屏蔽 |
|
|
铠装材料 |
22 |
钢带铠装聚氯乙烯护套 |
|
32 |
钢丝铠装聚氯乙烯护套 |
|
|
导体结构 |
A |
单股导体 |
|
B |
7股绞合导体 |
|
|
R |
多股绞合导体 |
表2
六：耐火电缆主要技术指标
|
性能项目 |
单位 |
技术指标 |
|
20℃导体直流电阻≤ |
Ω/km |
参照表 |
|
试验电压 |
|
3.5/5min |
|
绝缘电阻 |
MΩ/km |
500 |
|
耐火特性 |
|
GB12666.6A类或B类 |
|
阻燃特性 |
|
GB12666.5A类或B类 |
