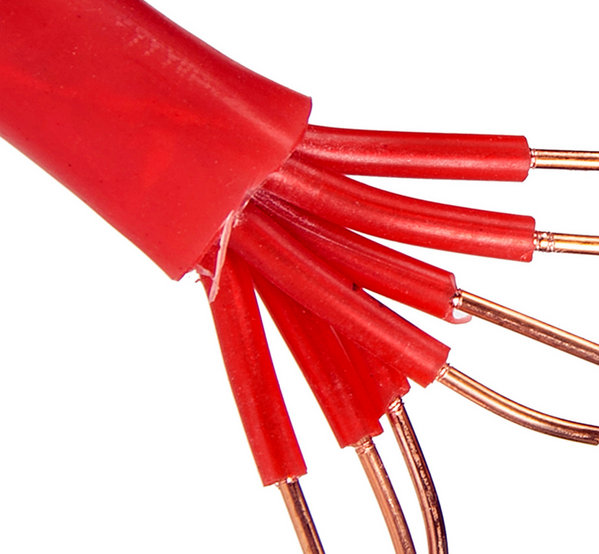

硅橡胶电缆HGG-19*1.5
硅橡胶电缆HGG-19*1.5用于微波炉,电子消毒柜,电饭煲,电子热水瓶,电暖器,电烤箱,电炒锅,灯具灯饰等的内部布线。HGG19*1.5硅橡胶电缆是我公司近新推产品。
详细介绍
硅橡胶电缆HGG-19*1.5应用:
硅橡胶电缆HGG-19*1.5适合于交流1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路,本产品已广泛应用于冶金、电力、化工、船舶、港口等行业。
硅橡胶电缆HGG-19*1.5销售执行标准: 采用企业标准,使用特性及结构
1、 额定电压UO/U:600/1000V。
2、 电缆允许工作温度范围-60℃~+180℃。
3、 短路时(长持续间不超过5S)电缆导体的高温度不超过250℃。
4、 电缆敷设温度应不低于-20℃。
5、 电缆的弯曲半径如下: 单芯电缆弯曲半径不小于电缆外径的15D; (D-电缆外径) ;
三芯电缆弯曲半径不小于电缆外径的12D。
6、铜芯导体线芯数 7
7、导体股数 30
8、每股直径 0.25 mm
9、线芯标称截面积 1.5mm²
10、电缆近似外径 10.8mm
11、允许弯曲半径≥电缆外径的12倍
12、导体直流电阻大值 ≤13.3Ω/km
13、J缘材料:硅橡胶J缘、硅橡胶护套
硅橡胶电缆HGG-19*1.5适合于交流1KV及以下具有抗拉、耐热、防腐等特殊要求的行车、台车、传输机械等移动设备和电器用动力传输线及控制、照明、通讯线路,本产品已广泛应用于冶金、电力、化工、船舶、港口等行业。
硅橡胶电缆HGG-19*1.5销售执行标准: 采用企业标准,使用特性及结构
1、 额定电压UO/U:600/1000V。
2、 电缆允许工作温度范围-60℃~+180℃。
3、 短路时(长持续间不超过5S)电缆导体的高温度不超过250℃。
4、 电缆敷设温度应不低于-20℃。
5、 电缆的弯曲半径如下: 单芯电缆弯曲半径不小于电缆外径的15D; (D-电缆外径) ;
三芯电缆弯曲半径不小于电缆外径的12D。
6、铜芯导体线芯数 7
7、导体股数 30
8、每股直径 0.25 mm
9、线芯标称截面积 1.5mm²
10、电缆近似外径 10.8mm
11、允许弯曲半径≥电缆外径的12倍
12、导体直流电阻大值 ≤13.3Ω/km
13、J缘材料:硅橡胶J缘、硅橡胶护套
型号 |
产品名称 |
HGG |
铜芯硅橡胶绝缘硅橡胶软电缆 |
KGGP |
铜芯硅橡胶绝缘护套编织屏蔽控制电缆 |
KGG22 |
铜芯硅橡胶绝缘硅橡胶护套钢带铠装控制电缆 |
KGGR |
铜芯硅橡胶绝缘硅橡胶护套控制软电缆 |
KGG32 |
铜芯硅橡胶绝缘硅橡胶护套细钢丝铠装控制电缆 |
YGC |
硅橡胶绝缘硅橡胶护套电力电缆 |
YGCR |
硅橡胶绝缘硅橡胶护套移动用电力软电缆 |
YGCP |
硅橡胶绝缘硅橡胶护套铜编织屏蔽电力电缆 |
YGC22 |
硅橡胶绝缘硅橡胶护套钢带铠装电力电缆 |
JGG |
硅橡胶绝缘硅橡胶护套安装线 |
JGGR |
硅橡胶绝缘硅橡胶护套移动用安装软线 |
JGGP |
硅橡胶绝缘硅橡胶护套铜编织屏蔽安装线 |
JHXG |
硅橡胶绝缘电机引接线 |
四.硅橡胶电缆基本型号及说明
型 号 | 名 称 |
YVVFB | 多股细铜丝绞合聚氯乙烯绝缘,丁晴聚氯乙烯复合物护套扁平软电缆 |
YFFB | 多股细铜丝绞合丁晴弹性体复合物绝缘,丁晴弹性体复合物护套扁平软电缆 |
YVVB | 多股细铜丝绞合聚氯乙烯绝缘,聚氯乙烯护套扁平软电缆 |
YVGB | 多股细铜丝绞合聚氯乙烯绝缘,硅橡胶护套扁平软电缆 |
YGGB | 多股细铜丝绞合硅橡胶绝缘,硅橡胶护套扁平软电缆 |
YGVFB | 多股细铜丝绞合硅橡胶绝缘,丁晴聚氯乙烯复合物护套扁平软电缆 |
YGVB | 多股细铜丝绞合硅橡胶绝缘, 聚氯乙烯护套扁平软电缆 |
YGCB | 多股细铜丝绞合硅橡胶绝缘,重型硅橡胶护套扁平软电缆 |
YEVFB | 多股细铜丝绞合乙丙橡胶绝缘,丁晴聚氯乙烯复合物护套扁平软电缆 |
ZR-YVVFB | 多股细铜丝绞合聚氯乙烯绝缘,丁晴聚氯乙烯复合物护套阻燃扁平软电缆 |
YVVFB—J | 多股细铜丝绞合聚氯乙烯绝缘,丁晴聚氯乙烯复合物护套加强型扁平软电缆 |
YGGP1B | 多股细铜丝绞合硅橡胶绝缘,镀锡铜丝编织屏蔽,硅橡胶护套扁平软电缆 |
备注:本表只列举主要型号,电缆可以根据阻燃(ZR)、耐火(NH)、加强型(—J)、屏蔽型(P、P1、P2、P3)等演变出更多派生型号。
