一：产品特点及用途

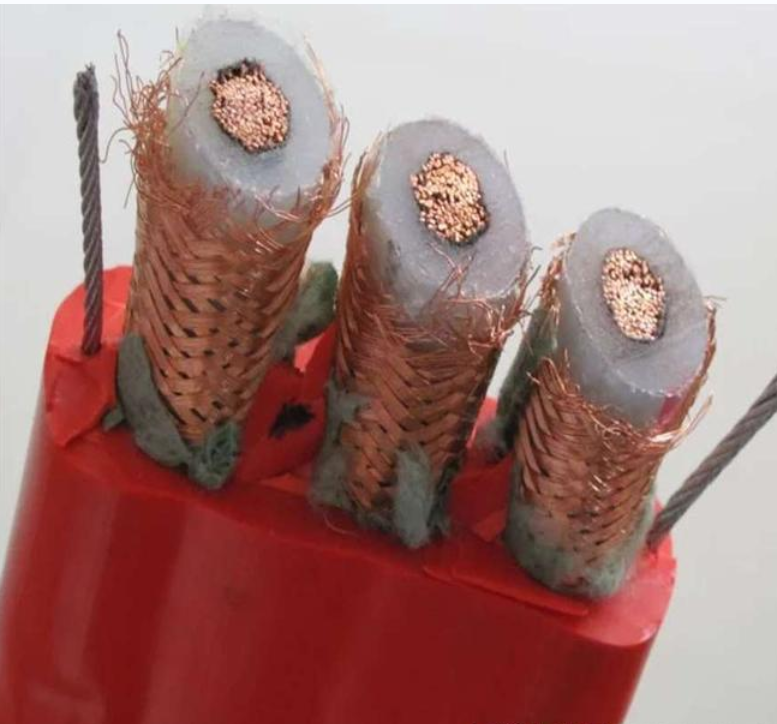

扁平软电缆BPYGGPBF NH-BPYGGPBF具有良好的抗干扰性，使得变频电机传输电能时能够稳定传输而不会受到干扰同时也不会干扰到其它设备的运行，变频电缆的结构包括三根主线绝缘线、三根零线绝缘线，在主线绝缘线和零线绝缘线外依次设置内绕包层、铜带层、外绕包层和外护套层，形成3+3线芯结构，使电缆具有较强的耐电压冲击性。
二：产品执行标准：企业标准，阻燃耐火特性试验执行GB12666-90标准
三： 扁平软电缆BPYGGPBF NH-BPYGGPBF使用特性
1． 交流额定电压：U0/U 0.6/1KV
高工作温度：硅橡胶绝缘180℃
氟46绝缘200℃和260℃两种
聚氯乙烯绝缘70℃
交联聚乙烯90℃
低环境温度：敷设电缆时的环境温度应不低于-40℃；聚氯乙烯护套电缆不低于0℃。
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆小为电缆外径的10倍
四：基本型号及名称
表1
|
ZA-BPGGP |
铜芯导体硅橡胶绝缘铜丝编织屏蔽A类阻燃硅橡胶护套高温变频电缆 |
|
ZA-BPGGPR |
铜芯导体硅橡胶绝缘铜丝编织屏蔽A类阻燃硅橡胶护套高温变频软电缆 |
|
ZB-BPGGP |
铜芯导体硅橡胶绝缘铜丝编织屏蔽B类阻燃硅橡胶护套高温变频电缆 |
|
ZB-BPGGPR |
铜芯导体硅橡胶绝缘铜丝编织屏蔽B类阻燃硅橡胶护套高温变频软电缆 |
|
ZC-BPGGP |
铜芯导体硅橡胶绝缘铜丝编织屏蔽C类阻燃硅橡胶护套高温变频电缆 |
|
ZC-BPGGPR |
铜芯导体硅橡胶绝缘铜丝编织屏蔽C类阻燃硅橡胶护套高温变频软电缆 |
|
型号 |
名称 |
|
BPFFP |
铜芯导体氟塑料绝缘铜丝编织屏蔽氟塑料护套高温变频电缆 |
|
BPFFPR |
铜芯导体氟塑料绝缘铜丝编织屏蔽氟塑料护套高温变频软电缆 |
|
BPFFP2 |
铜芯导体氟塑料绝缘铜带屏蔽氟塑料护套高温变频电缆 |
|
BPFFP2R |
铜芯导体氟塑料绝缘铜带屏蔽氟塑料护套高温变频软电缆 |
|
型号 |
名称 |
|
BPYGGPBF |
硅橡胶绝缘和护套铜丝编织屏蔽耐高温扁平电缆 |
|
NH-BPYGGPBF |
硅橡胶绝缘和护套铜丝编织屏蔽耐高温扁平防火电缆 |
|
BPGGP |
硅橡胶绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。 |
|
BPGGP2 |
硅橡胶绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPGGPP2 |
硅橡胶绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPGGP3 |
硅橡胶绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
|
BPGVFP |
硅橡胶绝缘丁晴护套铜丝编织屏蔽耐高温变频电力电缆。 |
|
BPGVFP2 |
硅橡胶绝缘丁晴护套铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPGVFPP2 |
硅橡胶绝缘丁晴护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPGVFP3 |
硅橡胶绝缘丁晴护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
|
BPFFP |
氟46绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。 |
|
BPFFP2 |
氟46绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPFFPP2 |
氟46绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆 |
|
BPFFP3 |
氟46绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
|
BPVVP |
聚氯乙烯绝缘和护套铜丝编织屏蔽变频电力电缆。 |
|
BPVVP2 |
聚氯乙烯绝缘和护套铜带绕包屏蔽变频电力电缆。 |
|
BPVVPP2 |
聚氯乙烯绝缘和护套铜丝编织铜带绕包屏蔽变频电力电缆。 |
|
BPVVP3 |
聚氯乙烯绝缘和护套铝聚酯复合膜绕包屏蔽变频电力电缆。 |
|
BPYJVP |
交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电力电缆。 |
|
BPYJVP2 |
交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频电力电缆。 |
|
BPYJVPP2 |
交联聚乙烯绝缘聚氯乙烯护套铜丝编织铜带绕包屏蔽变频电力电缆。 |
|
BPYJVP3 |
交联聚乙烯绝缘聚氯乙烯护套铝聚酯复合膜绕包屏蔽变频电力电缆。 |
备注：导体线芯中铜丝可以采用镀锡，阻燃型电缆型号前加ZR，软结构电缆加R。
五：代号名称和含义
表2
|
代号 |
代号含义 |
|
BP |
变频电力电缆 |
|
铜导体 |
省略 |
|
G |
硅橡胶绝缘或护套 |
|
F |
F46绝缘或护套 |
|
V |
聚氯乙烯绝缘或护套 |
|
YJ |
交联聚乙烯绝缘 |
|
VF |
丁晴护套 |
|
P(P1) |
铜编织屏蔽(镀锡编织屏蔽) |
|
P2 |
铜带绕包屏蔽 |
|
P3 |
铝聚酯复合膜绕包屏蔽 |
|
PP2 |
铜丝编织铜带绕包屏蔽 |
