KX-HA-FGP-KX KX-HA-FPGP-KC K型补偿导线

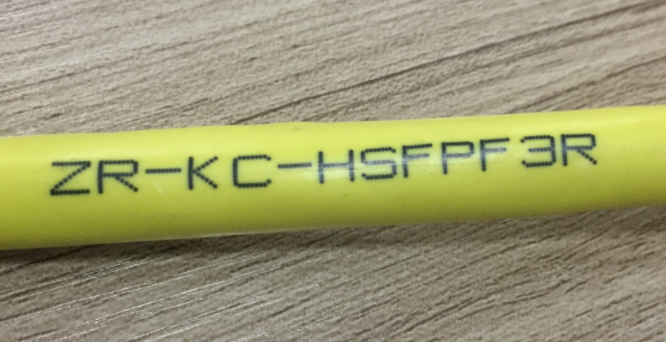

KX-HA-FGP-KX KX-HA-FPGP-KC K型补偿导线是指在一定温度范围内,具有与其所匹配热电偶的热电动势相同标称值的一对且带有绝缘层的导线,用它们连接热电偶与温度显示控制仪表,以补偿它们与热电偶连接处的温度变化所产生的误差。补偿导线(补偿电缆)适用于电力、冶金、石油、化工、轻纺等工业以及国防、科研等部门自动化测温仪表的单点或多点连接。
二:KX-HA-FGP-KX KX-HA-FPGP-KC K型补偿导线产品标准:GB/T4989-94
三:KX-HA-FGP-KX KX-HA-FPGP-KC K型补偿导线使用特性:
使用温度:耐热级: -65 ℃ ~+200 ℃及 -65 ℃ ~+260 ℃两种;
普通级: -40 ℃ ~+70 ℃及 -40 ℃ ~+105 ℃两种;
小弯曲半径:补偿导线:不小于导体外径 8 倍;
补偿电缆:有铠装时不小于电缆外径 12 倍,无铠装时不小于电缆外径 6 倍
可溶性聚四氟乙烯260℃、硅橡胶180℃
低环境温度:氟塑料绝缘和护套:固定敷设-60℃,非固定敷设-20℃
电缆允许弯曲半径: 非铠装电缆小为外径的6倍铜带屏蔽或钢带铠装点缆小为电缆外径的12倍
四:精密级K分度补偿电缆型号:
KX-HA-FFP |
氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FFRP |
氟塑料烯绝缘和护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FPFP |
氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FPFRP |
氟塑料绝缘和护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FVP |
氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FVRP |
氟塑料烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FPVP |
氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FPVRP |
氟塑料绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FGP |
氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FGRP |
氟塑料烯绝缘硅橡胶护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-HA-FPGP |
氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-HA-FPGRP |
氟塑料绝缘硅橡胶护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-GA-YJVP |
交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿电缆 |
KX-GA-YJVRP |
交联聚乙烯绝缘聚氯乙烯护套铜丝编织总屏蔽精密级K分度号热电偶用补偿软电缆 |
KX-GA-YJPVP |
交联聚乙烯绝缘聚氯乙烯护套铜丝编织分屏加总屏蔽精密级K分度号热电偶用补偿电缆 |
产品型号 |
产品M称 |
KXVV |
PVCJ缘和护套普通对K分度号热电偶用补偿导线和电缆 |
KXVV22 |
PVCJ缘和护套钢带铠装普通K分度号热电偶用补偿电缆 |
KXVPV |
PVCJ缘和护套铜丝编织分屏蔽普通K分度号热电偶用补偿导线和电缆 |
KXVPV22 |
PVCJ缘和护套铜丝编织分屏蔽钢带铠装普通K分度号热电偶用补偿电缆 |
KXVVP |
PVCJ缘和护套铜丝编织总屏蔽普通K分度号热电偶用补偿电缆 |
KXVV22P |
PVCJ缘和护套铜丝编织总屏蔽钢带铠装普通K分度号热电偶用补偿电缆 |
KXVPVP |
PVCJ缘和护套铜丝编织分屏蔽及总屏蔽普通K分度号热电偶用补偿电缆 |
KXVPV22 |
PVCJ缘和护套铜丝编织分屏蔽及总屏蔽钢带铠装普通K分度号热电偶用补偿电缆 |
KXFF |
氟塑料和护套普通K分度号热电偶用补偿导线和电缆 |
KXFPF |
氟塑料和护套铜丝编织分屏蔽普通K分度号热电偶用补偿导线和电缆 |
KXFFP |
氟塑料和护套铜丝编织总屏蔽普通K分度号热电偶用补偿导线和电缆 |
KXFPFP |
氟塑料和护套铜丝编织分屏蔽及总屏蔽普通K分度号热电偶用补偿电缆 |
▲使用特性:KX-HA-FGP-KX KX-HA-FPGP-KC K型补偿导线使用特性
类型 |
小弯曲半径 |
低温度 |
高温度 |
||
无铠装 |
有铠装 |
固定敷设 |
非固定敷设 |
||
一般型 |
电缆外径6倍 |
电缆外径12倍 |
≥-40℃ |
≥-15℃ |
≤70℃ |
▲产品代号及含义:
项目 |
代号 |
代号含义 |
项目 |
代号 |
代号含义 |
型号 |
SC |
配用S分度号热电偶补偿导线 |
耐热等 |
70 |
高使用温度为70℃ |
RC |
配用R分度号热电偶补偿导线 |
105 |
高使用温度为105℃ |
||
NC |
配用N分度号热电偶补偿导线 |
200 |
高使用温度为200℃ |
||
NX |
配用N分度号热电偶补偿导线 |
250 |
高使用温度为250℃ |
||
KCA |
配用K分度号热电偶补偿导线 |
J缘材料 |
V |
PVC |
|
KX |
配用K分度号热电偶补偿导线 |
Y |
聚乙烯 |
||
EX |
配用E分度号热电偶补偿导线 |
B |
聚丙烯 |
||
JX |
配用J分度号热电偶补偿导线 |
F4 |
聚四氟乙烯 |
||
T |
配用T分度号热电偶补偿导线 |
F46 |
聚全氯乙丙烯 |
||
系列代号 |
ZR |
阻燃电缆 |
护套材料 |
V |
PVC |
ia |
本安电缆 |
B |
玻璃纤维 |
||
使用分类 |
G |
一般用 |
F4 |
聚四氟乙烯 |
|
H |
耐热用 |
F46 |
聚全氯乙丙烯 |
||
精度等 |
S |
准确 |
屏蔽材料 |
P |
铜丝编织 |
P1 |
镀锡铜丝编织 |
||||
/ |
普通 |
P2 |
铜带绕包 |
||
P3 |
铝/塑复合膜绕包 |
||||
规格 |
|
2×导体截面积mm2 |
导体种类 |
|
单股导体可省略 |
R |
多股绞合导体 |
||||
铠装 |
22 |
钢带铠装 |
|||
32 |
细钢丝铠装 |
▲技术指标:
1、型号、合金丝材料和绝缘颜色
补偿导线型号 |
配用热电偶 |
热电偶分度号 |
补偿导线合金丝 |
J缘层颜色 |
||
正 |
负 |
正 |
负 |
|||
SC |
铂铑10-铂热电偶 |
S |
SPC(铜) |
SNC(铜镍) |
红 |
绿 |
RC |
铑13-铂热电偶 |
R |
RPC(铜) |
RNC(铜镍) |
红 |
绿 |
KCA |
镍铬-镍硅热电偶 |
K |
KPCA(铁) |
KNCA(铜镍) |
红 |
蓝 |
KCB |
KPCB(铜) |
KNCB(铜镍) |
红 |
蓝 |
||
KX |
KPX(镍铬) |
KNX(镍硅) |
红 |
黑 |
||
NC |
镍铬硅-镍硅热电偶 |
N |
NPC(铁) |
NNC(铜镍) |
红 |
灰 |
NX |
NPX(镍铬硅) |
NNX(镍硅) |
红 |
灰 |
||
EX |
镍铬-铜镍热电偶 |
E |
EPX(镍铬) |
ENX(铜镍) |
红 |
棕 |
JX |
铁-铜镍热电偶 |
J |
JPX(铁) |
JNX(铜镍) |
红 |
紫 |
TX |
铜-铜镍热电偶 |
T |
TPX(铜) |
TNX(铜镍) |
红 |
白 |
2、使用分类的护层颜色
使用分类 |
精度等及标志 |
护套颜色 |
|||
普通 |
准确 |
普通 |
准确 |
||
一般用 |
G |
/ |
S |
黑色 |
灰色 |
耐热用 |
H |
/ |
S |
黑色 |
黄色 |
我公司还可以销售以下耐高温K型补偿导线
型号 |
产品M称 |
ZR-KX-GsVV |
阻燃PVCJ缘及护套准确单股导体,K分度号热电偶用补偿导线 |
ZR-KX-GsVVR |
阻燃PVCJ缘及护套准确多股导体,K分度号热电偶用补偿软导线 |
ZR-KX-GsVVP |
阻燃PVCJ缘及护套准确单股导体铜丝编织屏蔽,K分度号热电偶用补偿电缆 |
ZR-KX-GsVVRP |
阻燃PVCJ缘及护套准确单股导体铜丝编织屏蔽,K分度号热电偶用补偿软电缆 |
ZR-KX-GsVPVP |
阻燃PVCJ缘及护套准确单股导体铜丝编织分屏、总屏,K分度号热电偶用补偿电缆 |
ZR-KX-GsVPVRP |
阻燃PVCJ缘及护套准确单股导体铜丝编织分屏、总屏,K分度号热电偶用补偿软电缆 |
ZR-KX-GsVVPl |
阻燃PVCJ缘及护套准确单股导体铝塑复合带绕包屏蔽,K分度号热电偶用补偿电缆 |
ZR-KX-GsVVRPl |
阻燃PVCJ缘及护套准确单股导体铝塑复合带绕包屏蔽,K分度号热电偶用补偿软电缆 |
ZR-KX-GsVPlVPl |
阻燃PVCJ缘及护套准确单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用补偿电缆 |
ZR-KX-GsVPlVRPl |
阻燃PVCJ缘及护套准确单股导体铝塑复合带绕包分屏总屏,K分度号热电偶用补偿软电缆 |
ZR-KX-GsVVP2 |
阻燃PVCJ缘及护套准确单股导体铜塑复合带绕包屏蔽,K分度号热电偶用补偿电缆 |
ZR-KX-GsVVRP2 |
阻燃PVCJ缘及护套准确单股导体铜塑复合带绕包屏蔽,K分度号热电偶用补偿软电缆 |
ZR-KX-GsVP2VP2 |
阻燃PVCJ缘及护套准确单股导体铜塑复合带绕包分屏总屏,K分度号热电偶用补偿电缆 |
ZR-KX-GsVP2VRP2 |
阻燃PVCJ缘及护套准确单股导体铜塑复合带绕包分屏总屏,K分度号热电偶用补偿软电缆 |
