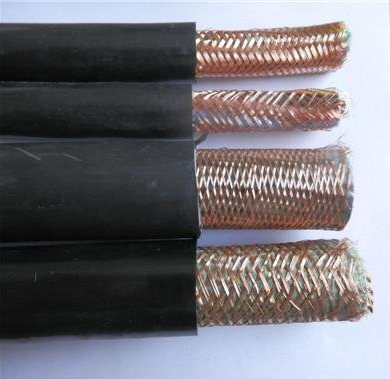

低烟无卤屏蔽电缆WDZA-YJVP WDZ-YJVP
低烟无卤屏蔽电缆WDZA-YJVP WDZ-YJVP适用于交流额定电压0.6/1KV及以下的地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业等对电缆阻燃特性要求高的场合。电缆的无卤低烟、低卤低烟特性，当火灾发生时，蔓延速度慢，烟浓度低，可见度高，有害气体释放量小，便于人员撤离。燃烧气体的有害性小，也避免了对仪器设备的损害，低卤、无卤的特性，使得电缆材料在耐老化和耐紫外线及其它辐照性能大大提高，从而延长电缆的使用寿命。
低烟无卤屏蔽电缆WDZA-YJVP WDZ-YJVP使用特性1.电缆额定电压UO/U:600/1000V，交流聚烯烃UO/U为0.6/1KV2.电缆长期工作温度为:-20℃－90℃，-40℃－105℃3.推荐弯曲半径:无铠装电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
主要技术指标1. 低烟无卤屏蔽电缆WDZA-YJVP WDZ-YJVP应经受环境温度下工频电压试验3kV，5min不击穿2.电 缆的透光率应符合下表电缆外径 D(mm) 透光率(％)≥ 电缆外径 D(mm) 透光率(％)≥ D＞40 70 5＜D≤10 5010＜D≤40 60 D≥5 403.电缆的不延燃性(阻燃特性):应通过GB12666.5-90中B类成束燃烧试验。单根电线电缆垂直燃烧试验应通过GB12666.2-904.卤酸气体释放量，符合IEC754-15.燃烧气体的PH值和导电率，符合IEC754-2 PH≥4.3 电导率≤10μS/m。
二、低烟无卤屏蔽电缆WDZA-YJVP WDZ-YJVP绝缘要求：
1低烟无卤阻燃料
低烟无卤电缆阻燃护套料耐温等级有70℃，90℃，一般要求产品氧指数达到32以上，具有良好的机械性能和加工性能，可广泛应用于电力电缆、通信电缆、控制电缆、船用电缆等的护套层。
2低烟无卤电缆阻燃绝缘料
低烟无卤阻燃绝缘料性能与低烟无卤护套料相似，绝缘性能要求更高，可用于电力电缆、通信电缆、电子线等的绝缘层。
3低烟无卤阻电缆燃隔氧层
该材料用于具有较高阻燃要求的电力电缆的内护套层，可提高电缆整体的阻燃效果，适当降低对电缆绝缘护套层的阻燃要求。
三、低烟无卤屏蔽电缆WDZA-YJVP WDZ-YJVP使用特性
1.电缆额定电压UO/U:600 /1000V，交流聚烯烃UO/U为0.6/1KV
2.电缆长期工作温度为:-20℃－90℃，-40℃－105℃
3.推荐弯曲半径:无铠装电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。
4.电缆的不延燃性(阻燃特性):应通过GB12666.5-90中B类成束燃烧试验。单根电线电缆垂直燃烧试验应通过GB12666.2-90
4.卤酸气体释放量，符合IEC754-1
5.燃烧气体的PH值和导电率，符合IEC754-2 PH≥4.3 电导率≤10μS/mm。
四、低烟无卤屏蔽电缆型号
|
型 号 |
名 称 |
|
WDZA-KYJY |
铜芯交联聚乙烯绝缘聚烯烃护套无卤低烟A(B、C)类阻燃控制电缆 |
|
WDZB-KYJY |
|
|
WDZC-KYJY |
|
|
WDZA-KYJYP |
铜芯交联聚乙烯绝缘铜丝屏蔽聚烯烃护套无卤低烟A(B、C)类阻燃控制电缆 |
|
WDZB-KYJYP |
|
|
WDZC-KYJYP |
|
|
WDZA-KYJYP2 |
铜芯交联聚乙烯绝缘铜带屏蔽聚烯烃护套无卤低烟A(B、C)类阻燃控制电缆 |
|
WDZB-KYJYP2 |
|
|
WDZC-KYJYP2 |
|
|
WDZA-KYJYP3 |
铜芯交联聚乙烯绝缘铝塑复合带屏蔽聚烯烃护套无卤低烟A(B、C)类阻燃控制电缆 |
|
WDZB-KYJYP3 |
|
|
WDZC-KYJYP3 |
|
|
WDZA-KYJYP2-23 |
铜芯交联聚乙烯绝缘铜带屏蔽钢带铠装聚烯烃护套无卤低烟A(B、C)类阻燃控制电缆 |
|
WDZB-KYJYP2-23 |
|
|
WDZC-KYJYP2-23 |
五、主要技术指标
导体直流电阻
|
标称截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
|
20℃时导体直流电阻≤Ω/KM |
24.5 |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1、 绝缘电阻：90℃时绝缘体积电阻率≥1012Ω·CM；90℃时绝缘电阻常数ki≥3.67MΩ·KM；
2、 电缆经受3.5KV交流电压试验，5min不发生击穿；
3、 按IEC754标准试验，PH值≥4.3；
4、 按IEC1034标准试验，透光率≥60%；
5、 电缆通过GB/T18380-2001规定的阻燃试验。
