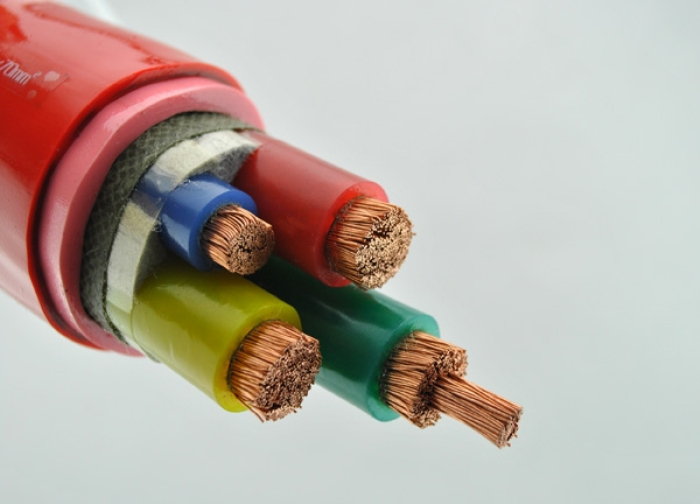

一：产品特点及用途: 变频屏蔽电缆BPGGP2适用于交流额定电压0.6/1KV及以下变频控制系统作供电电缆或电气连接，产品具有较强的耐电压冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并有效消除电磁干扰，降低变频电机噪音，保证系统稳定运行。广泛用于冶金、电力、石化等行业。
二：产品执行标准：
变频屏蔽电缆BPGGP2参照GB/T12706.0-2002
阻燃耐火特性试验执行GB12666-90标准
三：变频屏蔽电缆BPGGP2使用特性
1． 交流额定电压：U0/U 0.6/1KV
***高工作温度：硅橡胶绝缘180℃
氟46绝缘200℃和260℃两种
聚氯乙烯绝缘70℃
交联聚乙烯90℃
***低环境温度：敷设电缆时的环境温度应不低于-40℃；聚氯乙烯护套电缆不低于0℃。
2． 电缆安装敷设温度应不低于-25℃。
3． 电缆允许弯曲半径：电缆***小为电缆外径的10倍
四：基本型号及名称
表1
|
型号 |
名称 |
|
BPGGP |
硅橡胶绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。 |
|
BPGGP2 |
硅橡胶绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPGGPP2 |
硅橡胶绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPGGP3 |
硅橡胶绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
|
BPGVFP |
硅橡胶绝缘丁青护套铜丝编织屏蔽耐高温变频电力电缆。 |
|
BPGVFP2 |
硅橡胶绝缘丁青护套铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPGVFPP2 |
硅橡胶绝缘丁青护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPGVFP3 |
硅橡胶绝缘丁青护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
|
BPFFP |
氟46绝缘和护套铜丝编织屏蔽耐高温变频电力电缆。 |
|
BPFFP2 |
氟46绝缘和护套铜带绕包屏蔽耐高温变频电力电缆。 |
|
BPFFPP2 |
氟46绝缘和护套铜丝编织铜带绕包屏蔽耐高温变频电力电缆 |
|
BPFFP3 |
氟46绝缘和护套铝聚酯复合膜绕包屏蔽耐高温变频电力电缆。 |
|
BPVVP |
聚氯乙烯绝缘和护套铜丝编织屏蔽变频电力电缆。 |
|
BPVVP2 |
聚氯乙烯绝缘和护套铜带绕包屏蔽变频电力电缆。 |
|
BPVVPP2 |
聚氯乙烯绝缘和护套铜丝编织铜带绕包屏蔽变频电力电缆。 |
|
BPVVP3 |
聚氯乙烯绝缘和护套铝聚酯复合膜绕包屏蔽变频电力电缆。 |
|
BPYJVP |
交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电力电缆。 |
|
BPYJVP2 |
交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频电力电缆。 |
|
BPYJVPP2 |
交联聚乙烯绝缘聚氯乙烯护套铜丝编织铜带绕包屏蔽变频电力电缆。 |
|
BPYJVP3 |
交联聚乙烯绝缘聚氯乙烯护套铝聚酯复合膜绕包屏蔽变频电力电缆。 |
备注：导体线芯中铜丝可以采用镀锡，阻燃型电缆型号前加ZR，软结构电缆加R。
五：代号名称和含义
表2
|
代号 |
代号含义 |
|
BP |
变频电力电缆 |
|
铜导体 |
省略 |
|
G |
硅橡胶绝缘或护套 |
|
F |
F46绝缘或护套 |
|
V |
聚氯乙烯绝缘或护套 |
|
YJ |
交联聚乙烯绝缘 |
|
VF |
丁青护套 |
|
P(P1) |
铜编织屏蔽(镀锡编织屏蔽) |
|
P2 |
铜带绕包屏蔽 |
|
P3 |
铝聚酯复合膜绕包屏蔽 |
|
PP2 |
铜丝编织铜带绕包屏蔽 |
六：电缆规格
主线芯截面
|
型号 |
芯数 |
标称截面mm2 |
|
全部型号 |
3+3 |
4，6，10，16，25，35，50，70，95， |
接地线芯截面
|
|
六：BPGGP2硅橡胶变频电缆主要技术指标
1．成品电缆导体直流电阻(符合GB3956规定)
2．成品电缆的绝缘电阻（20℃）氟塑料及硅橡胶绝缘应不小于100MΩ*km。聚氯乙烯绝缘应不小于50 MΩ*km。
3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
4．屏蔽层传输阻抗
电缆在100MHz时传输阻抗等于或小于100Ω/m。
电缆的理想屏蔽抑制系数等于或小于0.7。
