WDZR-SYEER-19*2.5+DMX512*2低烟无卤舞台灯光电缆
应用:
WDZR-SYEER-19*2.5+DMX512*2低烟无卤舞台灯光电缆用于公共建筑(机场、火车站、博物馆、歌剧院等)运输系统和工厂内固定安装舞台电源、舞台机械、影视设备、住宅、楼宇、照明、电气装置或控制柜内部固定布线
WDZR-SYEER-19*2.5+DMX512*2低烟无卤舞台灯光电缆还适用于人口密度大,财产价值高的领域,一旦发生火灾须***保护人员和财产安全

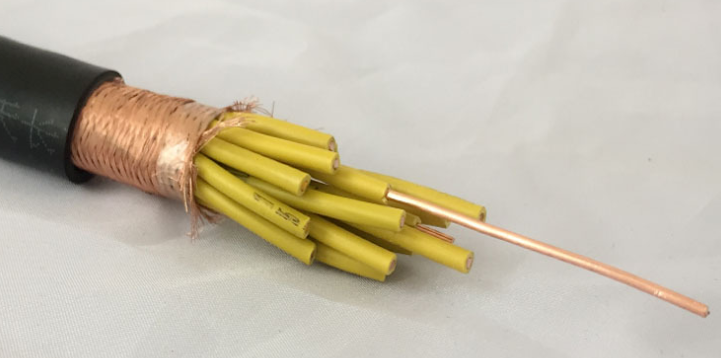

WDZR-SYEER-19*2.5+DMX512*2低烟无卤舞台灯光电缆产品结构:
导体:单股或多股绞合裸铜丝(可定制镀锡铜丝导体),符合GB/T 3956-2008及IEC 60228:2004第1类或第2类导体
绝缘:特殊LSZH混合料
绝缘颜色:无优先选用色谱,可根据客户需要定选用各种颜色

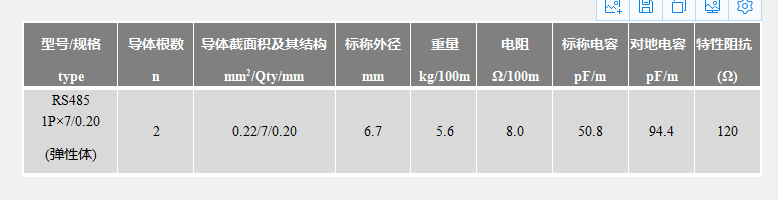

多DMX512控制线缆,传输DMX512灯光信号,特性阻抗120Ω,采用优质高纯度(OFC)无氧镀锡铜丝绞合;特别配方聚乙烯绝缘,铝箔加覆盖率为95%的镀锡铜丝编织双层屏蔽,护套采用特别配方聚氯乙烯材料,常规护套为黑色。可以为1P,2P,3P,4P等. 2、DMX512是一个数字调光协议,应用它能够对舞台、剧场、演播室等场所的调光器及其他的控制设备进行数字控制,适用于一点多点的主从式控制系统,其互连形式采用了多点总线结构,不存在信息通路阻塞问题,其连线简单,可靠性高。
3、DMX512数据传输速率的要求以及控制网络分散的特点,其物理层的设计采用RS-485总线收发器,总线用一对双绞线实现调光台与调光器的相接。RS-485总线采用平衡发送和差分接收,接收灵敏度高,而且抗干扰的能力强,信号传输距离可达1000m。如果调光器距离调光台过远,可使用放大器或者信号分离器以增强信号。DMX512协议采用总线型结构,但数据都是从调光台到调光器单向传送,因此不存在各个调光器之间争夺总线使用权而导致信息堵塞的现象。
电缆特性:
电线的长期工作温度应不超过90℃
火灾时通过降低烟雾密度和减少腐蚀性气体
阻燃性:阻燃自熄符合IEC 60332-1-2
无卤:符合 IEC 60754-1(卤素酸性气体量)的要求
可燃气体腐蚀性:符合 EN 50267-2-3(酸度)的要求
低烟密度:符合 IEC 61034-2
影视舞台灯光用低烟无卤安装电线 电缆技术参数:
工作电压:300/500V 450/750V
测试电压:2000V 2500V
绝缘电阻:≥ 10 MΩ/km (20℃)
*小弯曲半径:固定安装 6 X D(电缆外径)
工作温度:固定安装 -15 ~ 90℃
