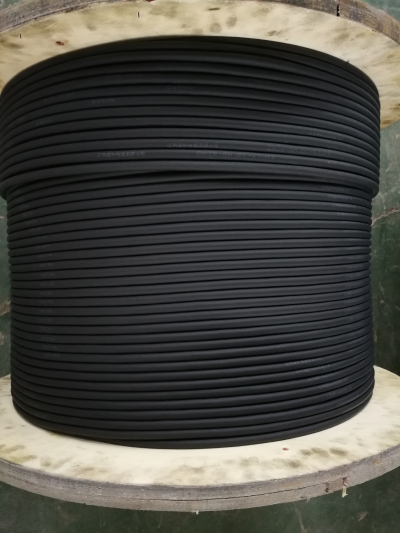

低烟无卤屏蔽电缆DDZ-KVVP/DDZ-KYJ(F)VP

 低烟无卤屏蔽电缆DDZ-KVVP/DDZ-KYJ(F)VP

产品说明:

产品特点及用途

低烟无卤屏蔽电缆DDZ-KVVP/DDZ-KYJ(F)VP适用于交流额定电压450/750V及以下的地铁、高层建筑、商场、剧院、发电站、化学工厂、城市广场及其他公用事业等对电缆阻燃特性要求高的场合。电缆的无卤低烟、低卤低烟特性，当火灾发生时，蔓延速度慢，烟浓度低，可见度高，有害气体释放量小，便于人员撤离。燃烧气体的腐蚀性小，也避免了对仪器设备的损害，低卤、无卤的特性，使得电缆材料在耐老化和耐紫外线及其它辐照性能大大提高，从而延长电缆的使用寿命。

产品执行标准：低烟无卤屏蔽电缆DDZ-KVVP/DDZ-KYJ(F)VP 执行GB/T9330-88　

烟无卤屏蔽电缆DDZ-KVVP/DDZ-KYJ(F)VP使用特性

1.电缆额定电压UO/U:450/750V，交流聚烯烃UO/U为0.6/1KV

2.电缆长期工作温度为：-20℃－90℃，-40℃－105℃

3.推荐弯曲半径：无铠装电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。

主要技术指标

1.电缆应经受环境温度下工频电压试验3kV，5min不击穿

2.电缆的透光率应符合下表

电缆外径　D（mm）透光率（%）≥电缆外径　D（mm）透光率（%）≥D>40705≤105010≤4060D≥540

3.电缆的不延燃性（阻燃特性）:应通过GB12666.5-90中B类成束燃烧试验。单根电线电缆垂直燃烧试验应通过GB12666.2-90

4.卤酸气体释放量，符合IEC754-1

5.燃烧气体的PH值和导电率，符合IEC754-2　PH≥4.3　电导率≤10μS/mm。

代号、名称及含义

项目代号含义系列代号

DLDWLDK低烟低卤低烟无卤控制电缆绝缘材料

VJEF聚氯乙烯交联聚烯烃丁腈热塑体护套材料

VGS聚氯乙烯热固性护套热塑性护套屏蔽材料

PP2铜网或镀锡铜网铜带/塑复合带铠装材料

2232钢带/细钢丝导体种类

ABR独股导体/7股绞合导体/多股绞合导体

销售范围

截面mm20.51.01.52.546101625

芯数2-812-812-812-502-372-202-192-142-10

1

DDZ-VV/DDZ-VLV低烟低卤聚氯乙烯绝缘低烟低卤聚氯乙烯/聚乙烯护套阻燃电力电缆

A.B.C

DDZ-VV22/DDZ-VLV22/DDZ-VV23/DDZ-VLV23

低烟低卤聚氯乙烯绝缘钢带铠装低烟低卤聚氯乙烯/聚乙烯护套阻燃电力电缆

DDZ-VV32/DDZ-VLV32/DDZ-VV33 /DDZ-VLV33/DDZ-VV42 /DDZ-VLV42/DDZ-VV43/DDZ-VLV43低烟低卤聚氯乙烯绝缘钢丝铠装低烟低卤聚氯乙烯/聚乙烯护套阻燃电力电缆

2

DDZ-YJ(F)V/DDZ-YJ(F)LV(辐照)交联聚乙烯绝缘低烟低卤聚乙烯护套阻燃电力电缆

A.B.C

DDZ-YJ(F)V22/DDZ-YJ(F)LV22(辐照)交联聚乙烯绝缘钢带铠装低烟低卤聚乙烯护套阻燃电力电缆

DDZ-YJ(F)V32/DDZ-YJ(F)LV32/DDZ-YJ(F)V42/DDZ-YJ(F)LV42(辐照)交联聚乙烯绝缘钢丝铠装低烟低卤聚乙烯护套阻燃电力电缆

3

DDZ-KVV/DDZ-KYJ(F)V低烟低卤聚氯乙烯/(辐照)交联聚乙烯绝缘低烟低卤聚氯乙烯护套阻燃控制电缆

A.B.C

DDZ-KVV22/DDZ-KYJ(F)V22低烟低卤聚氯乙烯/(辐照)交联聚乙烯绝缘钢带铠装低烟低卤聚氯乙烯护套阻燃控制电缆

DDZ-KVVP/DDZ-KYJ(F)VP低烟低卤聚氯乙烯/(辐照)交联聚乙烯绝缘铜丝编织屏蔽低烟低卤聚氯乙烯护套阻燃控制电缆

DDZ-KVVP22/DDZ-KYJ(F)VP22低烟低卤聚氯乙烯/(辐照)交联聚乙烯绝缘铜带屏蔽低烟低卤聚氯乙烯护套阻燃控制电缆

DDZ-KVVP32/DDZ-KYJ(F)VP32低烟低卤聚氯乙烯/(辐照)交联聚乙烯绝缘铜丝铠装低烟低卤聚氯乙烯护套阻燃控制电缆

 DDZ-BV/DDZ-BLV 低烟低卤聚乙烯绝缘阻燃电线A.B.C

DDZ-BVV/DDZ-BLVV低烟低卤聚乙烯绝缘和护套阻燃电线

DDZ-BVR 低烟低卤聚乙烯绝缘阻燃软电线
