FROH2R 4*0.75屏蔽电缆应用及描述：
这些电缆适合用来在内部和外部环境和信号传输。也可用于固定露天安装，管道内墙面及金属框架上。铠装层可防止可能发生的机械冲击及防鼠。也可直接或间接地面铺设。

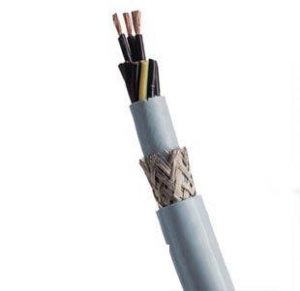

电缆结构
- 柔软裸铜导体
- 符合VDE-0295 Cl-5, IEC 60228 Cl-5, CEI 20-29 Cl-5,
- 聚氯乙烯绝缘类型TI1，遵循CEI 20-11
- 颜色编码 Unel 0722
- 聚酯带
- 裸铜线编织，覆盖率75%±5%
- 聚氯乙烯外护套类型TM2/Rz,遵循CEI 20-11, VDE 0207
技术特性
- 工作电压: 300/500V 450/750V
- 测试电压: 2000V (300/500V) / 2500V (450/750V)
- 动态弯曲半径: 10 x Ø
- 静态弯曲半径: 6 x Ø
- 应用时的工作温度: 0o C to +70o C
- 静态时可承受的温度: -15o C to +70o C
- 阻燃: VDE 0472-804, 测试方法B, IEC 60332.1
- 绝缘电阻: 10 MΩ x km
电缆参数
|
线规
|
芯数 x 导体截面积
# x mm2
|
标称绝缘厚度
mm
|
标称护套厚度
mm
|
标称外径
mm
|
标称电缆重量
kg/km
|
|
FROH2R 300/500V
|
|
7芯(包括接地线)
|
|
17(32/32)
|
7 x 1
|
0.6
|
1.0
|
10.5
|
147.1
|
|
|
|
16(30/30)
|
7 x 1.5
|
0.7
|
1.2
|
12.1
|
186.9
|
|
|
|
14(50/30)
|
7 x 2.5
|
0.8
|
1.4
|
14.0
|
242.4
|
|
|
|
10芯(包括接地线)
|
|
17(32/32)
|
10 x 1
|
0.6
|
1.2
|
12.8
|
215.9
|
|
|
|
16(30/30)
|
10 x 1.5
|
0.7
|
1.3
|
14.5
|
263.9
|
|
|
|
14(50/30)
|
10 x 2.5
|
0.8
|
1.5
|
16.7
|
345.5
|
|
|
|
12芯(包括接地线)
|
|
17(32/32)
|
12 x 1
|
0.6
|
1.2
|
14.0
|
252.0
|
|
|
|
16(30/30)
|
12 x 1.5
|
0.7
|
1.4
|
16.1
|
315.1
|
|
|
|
14(50/30)
|
12 x 2.5
|
0.8
|
1.6
|
18.7
|
412.7
|
|
|
|
14芯(包括接地线)
|
|
17(32/32)
|
14 x 1
|
0.6
|
1.3
|
14.9
|
287.9
|
|
|
|
16(30/30)
|
14 x 1.5
|
0.7
|
1.4
|
16.9
|
350.9
|
|
|
|
14(50/30)
|
14 x 2.5
|
0.8
|
1.6
|
19.6
|
460.5
|
|
|
|
16芯(包括接地线)
|
|
17(32/32)
|
16 x 1
|
0.6
|
1.3
|
15.6
|
317.3
|
|
|
|
16(30/30)
|
16 x 1.5
|
0.7
|
1.5
|
17.9
|
397.5
|
|
|
|
14(50/30)
|
16x 2.5
|
0.8
|
1.7
|
20.9
|
520.9
|
|
|
|
19芯(包括接地线)
|
|
17(32/32)
|
19 x 1
|
0.6
|
1.4
|
16.6
|
368.3
|
|
|
|
16(30/30)
|
19 x 1.5
|
0.7
|
1.5
|
18.8
|
449.2
|
|
|
|
14(50/30)
|
19 x 2.5
|
0.8
|
1.7
|
22.0
|
593.7
|
|
|
|
24芯(包括接地线)
|
|
17(32/32)
|
24 x 1
|
0.6
|
1.5
|
19.4
|
459.8
|
|
|
|
16(30/30)
|
24 x 1.5
|
0.7
|
1.7
|
22.2
|
573.0
|
|
|
|
14(50/30)
|
24 x 2.5
|
0.8
|
1.9
|
26.4
|
793.9
|
|
|
|
FROH2R 450/750V
|
|
|
2芯
|
|
|
17(32/32)
|
2 x 1
|
0.7
|
1.0
|
8.6
|
106.7
|
|
|
|
16(30/30)
|
2 x 1.5
|
0.7
|
1.0
|
9.0
|
118.4
|
|
|
|
14(50/30)
|
2 x 2.5
|
0.8
|
1.2
|
10.7
|
169.6
|
|
|
|
12(56/28)
|
2 x 4.0
|
0.8
|
1.2
|
12.1
|
218.9
|
|
|
|
10(84/28)
|
2 x 6.0
|
0.9
|
1.3
|
13.5
|
287.1
|
|
|
|
3芯(包括接地线)
|
|
|
17(32/32)
|
3x 1
|
0.7
|
1.0
|
9.1
|
123.5
|
|
|
|
16(30/30)
|
3 x 1.5
|
0.7
|
1.0
|
9.5
|
142.2
|
|
|
|
14(50/30)
|
3 x 2.5
|
0.8
|
1.2
|
11.3
|
203.8
|
|
|
|
12(56/28)
|
3 x 4.0
|
0.8
|
1.3
|
13.0
|
277.0
|
|
|
|
10(84/28)
|
3 x 6.0
|
0.9
|
1.4
|
14.4
|
364.8
|
|
|
|
4芯(包括接地线)
|
|
|
17(32/32)
|
4 x 1
|
0.7
|
1.0
|
9.8
|
144.8
|
|
|
|
16(30/30)
|
4 x 1.5
|
0.7
|
1.1
|
10.5
|
173.5
|
|
|
|
14(50/30)
|
4 x 2.5
|
0.8
|
1.2
|
12.2
|
242.5
|
|
|
|
12(56/28)
|
4 x 4.0
|
0.8
|
1.3
|
14.4
|
345.6
|
|
|
|
10(84/28)
|
4 x 6.0
|
0.9
|
1.4
|
15.6
|
441.3
|
|
|
|
5芯(包括接地线)
|
|
|
17
|
5 x 1
|
0.7
|
1.1
|
10.7
|
175.4
|
|
|
|
16(30/30)
|
5 x 1.5
|
0.7
|
1.2
|
11.5
|
209.0
|
|
|
|
14(50/30)
|
5 x 2.5
|
0.8
|
1.3
|
13.6
|
308.4
|
|
|
|
12(56/28)
|
5 x 4.0
|
0.8
|
1.5
|
15.9
|
430.7
|
|
|
|
10(84/28)
|
5 x 6.0
|
0.9
|
1.5
|
17.1
|
536.7
|
|
|
|
